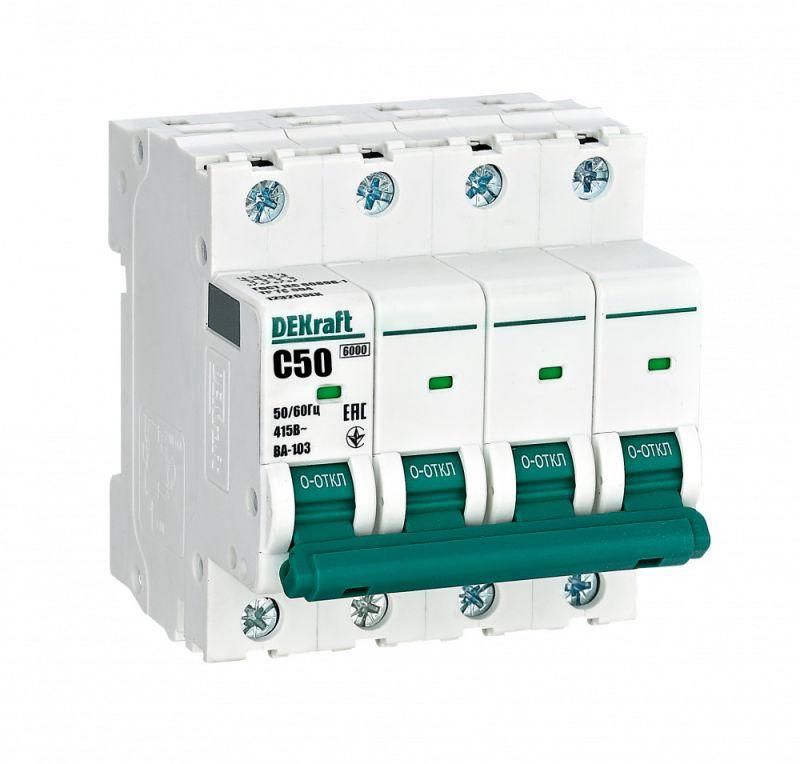

Автоматический выключатель ВА-103 4P 50А C 6кА новый - 12326DEK APC

Автоматический выключатель модульный четырехполюсный 4Р 50А характеристика C 6кА ВА-103 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Модель ВА-103 обеспечивает надежную работу даже при высоких нагрузках и совместима с большинством стандартных щитов DEKraft и Systeme Electric.

Назначение и область применения

Автоматический выключатель ВА-103 используется как вводной или групповой аппарат в трехфазных сетях переменного тока с напряжением до 415 В. Применяется в системах питания оборудования, где требуется защита одновременно всех фаз и нулевого провода - например, в промышленных станках, конвейерах, системах освещения, HVAC и других мощных потребителях. Четыре полюса позволяют полностью отключить все проводники, включая N-проводник, что важно для безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Номинальное напряжение: 415 В AC - рассчитан на трёхфазные сети 380–415 В
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (электродвигатели, трансформаторы, люминесцентные светильники)
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями
• Частота: 50/60 Гц - работает в сетях России, Европы и других стран с этими стандартами
• Ширина по модулям: 4M - занимает 4 стандартных модуля на DIN-рейке (72 мм)
• Глубина монтажа: 78,5 мм - требует достаточного места внутри щита
• Степень защиты IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только во внутренних помещениях
• Степень загрязнения 2 - допустимо использование в условиях с небольшим количеством пыли и неагрессивными парогазовыми выбросами

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или инструментов не требуется. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric, включая крышки, перемычки и другие элементы системы. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны аппарата. Для правильного соединения используйте кабели сечением, соответствующим току 50 А (обычно 10–16 мм2 медный провод).

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Конструкция обеспечивает классическую двухступенчатую защиту: тепловую - против длительных перегрузок, и электромагнитную - против коротких замыканий. Индикатор состояния контактов через окошко позволяет визуально определить, открыт ли выключатель, даже если рукоятка находится в промежуточном положении. Это снижает риск случайного включения при работе с оборудованием.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками - повышена механическая прочность и долговечность
• Боковые каналы охлаждения - обеспечивают стабильную работу при повышенных температурах окружающей среды (до +40 C)
• Явный индикатор положения контактов - исключает неопределённость при диагностике
• Поддержка дополнительных аксессуаров слева - гибкость в настройке функционала
• Полную совместимость с экосистемой DEKRAFT - упрощает сборку и замену в существующих щитах

Ограничения применения

• Не предназначен для внешней установки - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные насосы, компрессоры без мягкого пуска) - характеристика C может давать ложные срабатывания
• Запрещено применять в цепях постоянного тока - устройство рассчитано только на переменный ток (AC)
• Не следует использовать в местах с уровнем загрязнения выше 2 - возможны пробои из-за накопления пыли или конденсата

Примеры использования

• Вводной автомат в распределительном щите многоквартирного дома с трёхфазным питанием
• Защита группы двигателей на производственной линии
• Щит управления кондиционированием воздуха в офисном здании
• Распределительный пункт на складе с мощными светодиодными светильниками и вентиляцией

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 50 А лучше использовать медный кабель 10–16 мм2
• Обеспечьте свободное пространство вокруг аппарата - боковые охлаждающие каналы должны быть открыты, чтобы тепло эффективно рассеивалось
• При использовании дополнительных аксессуаров (например, расцепителей) убедитесь, что они подходят именно для левой стороны ВА-103
• При замене старого автомата - учтите глубину монтажа 78,5 мм, особенно если щит уже собран
• Не забудьте про маркировку - пометьте каждый полюс, чтобы упростить диагностику и ремонт
