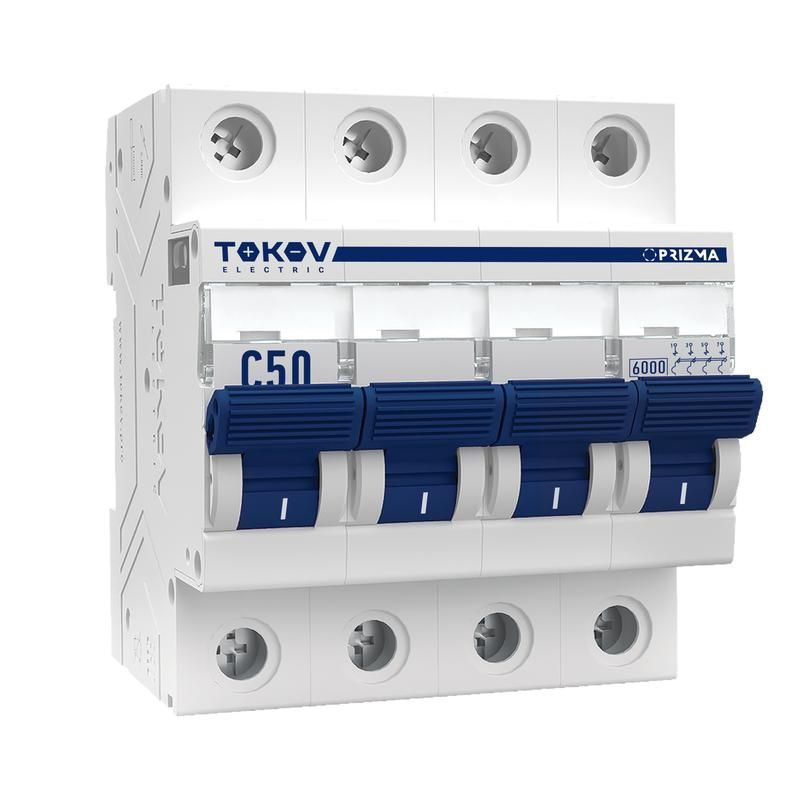

Выключатель автоматический модульный 4п C 50А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-4-50-C

Автоматический выключатель модульный 4 полюса 50 ампер 6 килоампер характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Артикул tke-pz60-mcbi-4-50-c подходит для установки в щитах управления промышленным и коммерческим оборудованием.

Назначение и область применения

Этот автоматический выключатель используется для защиты четырёхфазных сетей с рабочим напряжением до 400 В. Он обеспечивает надёжную защиту от длительной перегрузки и внезапных коротких замыканий. Подходит для монтажа в распределительных щитах на DIN-рейку. Применяется в системах питания станков, насосов, конвейеров, HVAC-оборудования и других трёхфазных нагрузок с высокими пусковыми токами.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 50 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (все защищаются)
• Отключающая способность: 6 кА при 230 В и 400 В
• Характеристика срабатывания: C - подходит для нагрузок с умеренно высокими пусковыми токами (например, двигатели, трансформаторы)
• Номинальное напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Максимальное сечение провода: 1–25 мм2 (монолитный), 1–16 мм2 (гибкий многожильный)
• Глубина установки: 50 мм
• Ширина: 4 модуля (72 мм)
• Рабочий температурный диапазон: от –25 C до +60 C

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 50 ампер 6 килоампер характеристика C совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в шкафах с достаточным свободным пространством - требуется минимум 50 мм глубины. Для подключения используйте провода сечением не более 25 мм2 (твердые) или 16 мм2 (мягкие). Клеммы рассчитаны на один зажим на полюс - не допускается соединение нескольких проводов на одном контакте. Монтаж выполняется при отключенном питании. После установки проверьте плотность фиксации и правильность подвода фаз.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов EN 60898 и IEC 60898. Отключение происходит при превышении порога тока, что исключает риск возгорания из-за перегрева. Наличие механической блокировки предотвращает случайное включение при обслуживании. Не предназначено для работы во взрывоопасных средах или местах с постоянным воздействием воды и пыли - степень защиты IP20 требует установки внутри закрытых щитов.

Преимущества

• Высокая отключающая способность (6 кА) обеспечивает безопасность даже при серьёзных аварийных режимах
• Характеристика C оптимальна для оборудования с пусковыми токами - меньше ложных срабатываний
• Поддержка широкого диапазона сечений проводов - удобно для различных типов кабельной сети
• Устойчивость к широкому температурному диапазону - работает в холодных и жарких помещениях
• Компактная форма (4 модуля) экономит место в щите

Ограничения применения

• Не применяется в цепях постоянного тока - только для AC 50 Гц
• Запрещена установка вне закрытых щитов из-за низкой степени защиты IP20
• Не рекомендован для защиты светодиодных осветительных систем с малыми пусковыми токами - лучше использовать характеристику B
• Не подходит для цепей с частотой выше 50 Гц
• Не предназначен для частого ручного включения/выключения - не является рубильником

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт в промышленном станке
• Щит управления конвейерной линией с несколькими приводами
• Распределительный щит торгового центра с групповой защитой освещения и розеток
• Система вентиляции с тепловыми насосами и компрессорами

Практические советы

• Выбирая автоматический выключатель модульный 4 полюса 50 ампер 6 килоампер характеристика C, убедитесь, что суммарная нагрузка всех фаз не превышает 50 А на каждую
• Для гибких проводов используйте наконечники - это повысит контакт и долговечность
• Проверяйте соответствие сечения провода и номинала автомата - переоценка сечения не снижает риск перегрузки
• При установке в условиях низких температур (ниже –10 C) дайте устройству адаптироваться перед первым включением
• Не забывайте про балансировку нагрузки между фазами - перекос может вызвать ложное срабатывание
• Артикул tke-pz60-mcbi-4-50-c от TOKOV ELECTRIC легко заменить аналогичным устройством другой марки с такими же параметрами - главное соблюсти класс C и 6 кА.
