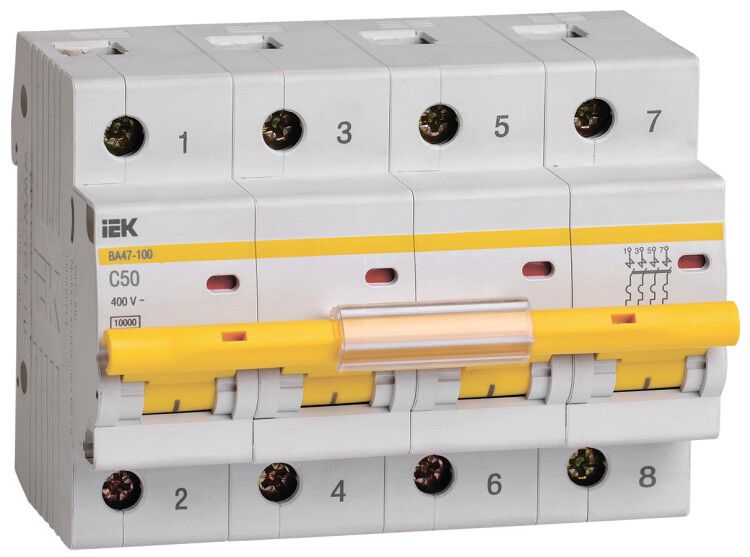

Выключатель автоматический четырехполюсный ВА47-100 50А C 10кА KARAT | MVA40-4-050-C IEK

Автоматический выключатель ВА47-100 от IEK - четырёхполюсный коммутационный аппарат на 50 А с характеристикой C и отключающей способностью 10 кА, предназначен для защиты электропроводки от перегрузок и коротких замыканий в промышленных и жилых объектах. Этот выключатель ВА47-100 устанавливается в щитовые шкафы на DIN-рейку и соответствует требованиям ГОСТ Р 50345.

Назначение и область применения

Выключатель ВА47-100 используется для автоматического отключения электроэнергии при возникновении сверхтоков - перегрузок или коротких замыканий. Подходит для установки в групповых, учётно-распределительных и этажных щитках жилых домов, офисов, административных зданий и промышленных объектов. Четыре полюса позволяют отключать все фазы и ноль одновременно, что важно для безопасной работы трёхфазных сетей 400 В.

Технические характеристики

• Номинальный ток: 50 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Частота: 50 Гц
• Количество полюсов: 4
• Номинальная отключающая способность: 10 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели)
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает риск повреждения оборудования
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузок)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ монтажа: на DIN-рейку (стандарт 35 мм)
• Модульная ширина: 6 модулей (1 модуль = 17,5 мм)
• Глубина монтажа: 74,3 мм
• Максимальное сечение кабеля: 25 мм2
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 - работает при температуре от -40C до +50C

Совместимость и монтаж

Выключатель ВА47-100 совместим со всеми стандартными DIN-рейками. Для монтажа требуется свободное место глубиной не менее 74,3 мм. Клеммы рассчитаны на провода сечением до 25 мм2 - можно использовать как одножильные, так и многожильные кабели. Поддерживается двойное присоединение: одновременно можно подключить шины типа PIN и FORK. Наличие безвинтового зажима позволяет легко подключать дополнительные устройства - модули сигнализации, расцепители, блокировочные элементы. Все выводы доступны для опломбирования, что необходимо для энергонадзора.

Безопасность и стандарты

Выключатель ВА47-100 соответствует ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует высокую степень безопасности при аварийных режимах. Индикатор состояния контактов («ON/OFF») визуально показывает положение аппарата, исключая ошибочную интерпретацию. Плексигласовая вставка защищает механизм теплового расцепителя от механических воздействий и попадания сторонних предметов.

Преимущества

• Усиленная конструкция клемм: две дополнительные заклёпки и монолитная лицевая панель предотвращают деформацию при затяжке проводов
• Контакты изготовлены из серебросодержащего композита - обеспечивают повышенную износостойкость и долгий срок службы даже при частых операциях
• Поддержка двойного подключения шин - удобно при организации сборки в щите
• Возможность опломбировки выводов - требование для контроля в коммунальных и промышленных системах
• Широкий рабочий температурный диапазон (-40…+50 C) - подходит для неотапливаемых помещений и уличных щитовых

Ограничения применения

Выключатель ВА47-100 не предназначен для эксплуатации во влажных средах, на открытом воздухе или в помещениях с постоянным воздействием брызг, пара и пыли - степень защиты IP20 не обеспечивает герметичность. Не рекомендуется для защиты мощных двигателей с высоким пусковым током (требуется характеристика D). Также не следует использовать в цепях постоянного тока - он рассчитан только на переменный ток 50 Гц.

Примеры использования

• Защита трёхфазной сети в этажном щите жилого дома
• Отключение питания конвейерной линии на производстве
• Щит управления насосной станцией в коттедже
• Распределительный щит административного здания с несколькими потребителями

Практические советы

• Выбирая выключатель ВА47-100, проверьте соответствие сечения кабеля - не используйте провода более 25 мм2, чтобы избежать перегрева клемм
• При монтаже в плотно заполненных щитах убедитесь, что есть минимум 80 мм свободной глубины для комфортного обслуживания
• Для надёжного соединения используйте кабели с жилами, хорошо обжатыми наконечниками - особенно при использовании шин PIN/FORK
• Не забудьте про опломбирование после окончательной сборки - это обязательное условие для передачи объекта в эксплуатацию
• Если нужна защита от скачков напряжения - параллельно установите УЗО, поскольку этот автомат не реагирует на утечки тока
