Выключатель автоматический четырехполюсный 63А B 4,5кА AC OptiDin BM63-4B63-4,5-УХЛ3 - 329534 КЭАЗ

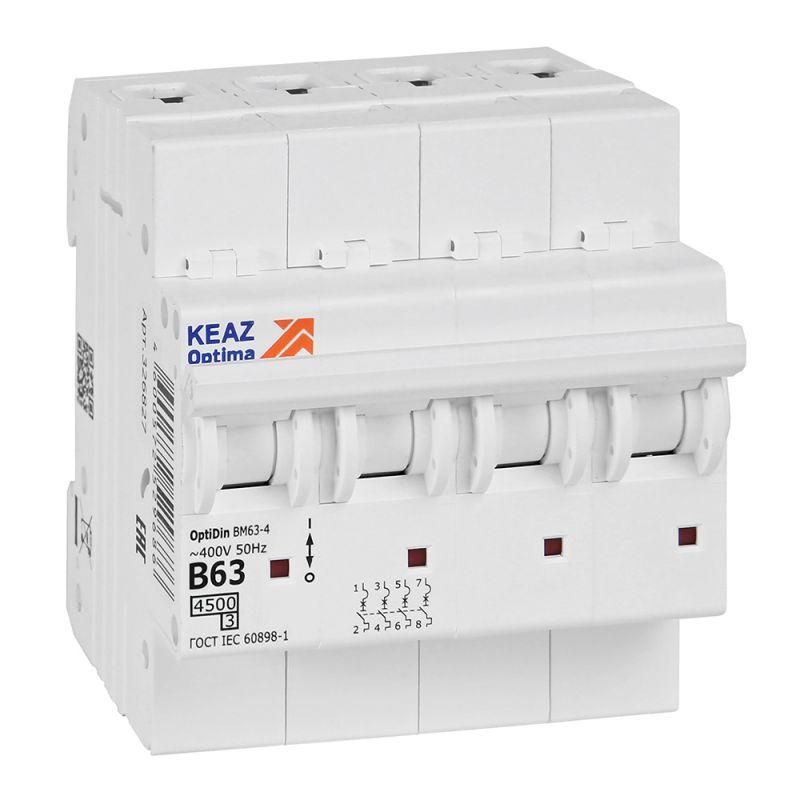

Автоматический выключатель OptiDin BM63-4B63-4,5-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных, квартирных и этажных щитах, рассчитан на работу в условиях умеренного климата. Номинальный ток 63 А, отключающая способность 4,5 кА, монтаж на DIN-рейку.

Назначение и область применения

OptiDin BM63-4B63-4,5-УХЛ3 предназначен для защиты электрических цепей переменного тока напряжением до 400 В и частотой 50 Гц. Обеспечивает безопасную коммутацию и надёжную защиту при перегрузках и коротких замыканиях. Устройство применяется в жилых зданиях: в этажных и квартирных щитах, где требуется одновременное отключение всех фаз и нулевого провода. Также подходит для промышленных объектов с аналогичными требованиями - например, для питания трёхфазных потребителей с нейтралью.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 4 - защищает три фазы и ноль одновременно; все полюса срабатывают при аварии на любом из них;
• Номинальное напряжение: 400 В - рабочее напряжение сети, соответствует стандартным трёхфазным сетям 230/400 В;
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно прервать;
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок (освещение, розетки, бытовая техника);
• Сечение проводника: 1–25 мм2 - допустимый диапазон сечений для подключения медных проводов;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на оборудование;
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и от предметов более 12,5 мм, но не защищён от воды и пыли;
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (по 17,5 мм каждый) на рейке;
• Глубина монтажа: 75 мм - требуемое свободное пространство за щитом для правильной установки;
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать в холодных и жарких помещениях;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ;
• Категория перенапряжения: IV - предназначен для установки на входе в здание, в местах с высокими рисками перенапряжений;
• Степень загрязнения: 2 - работает в помещениях с невысоким уровнем пыли и влаги, типично для жилых и офисных помещений;
• Возможна дополнительная комплектация - можно установить блоки сигнализации, расцепители, дополнительные контакты.

Совместимость и монтаж

OptiDin BM63-4B63-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 75 мм свободного пространства за щитом. Подключение проводов - винтовые зажимы, подходят медные провода сечением от 1 до 25 мм2. Перед монтажом проверьте соответствие сечения провода и номинала автомата. Все полюса механически связаны - при срабатывании одного отключаются все. Не рекомендуется использовать в щитах с ограниченным доступом - необходим простор для обслуживания и замены.

Безопасность и стандарты

OptiDin BM63-4B63-4,5-УХЛ3 соответствует международному стандарту IEC 60898-1 и российскому ГОСТ Р 50345. Выполнен в соответствии с классом токоограничения 3, что повышает безопасность при коротком замыкании. Сертифицирован для работы в условиях категории перенапряжения IV - значит, может использоваться на вводе в здание. Температурный диапазон –70…+60 C подтверждает надёжность даже в экстремальных условиях.

Преимущества

• Четыре полюса обеспечивают полное отключение цепи - важное преимущество для систем с нулём, где требуется исключить потенциальный контакт с фазой;
• Характеристика B идеально сочетается с бытовыми нагрузками - меньше ложных срабатываний при запуске двигателей или освещения;
• Высокая отключающая способность (4,5 кА) гарантирует безопасность даже при значительных токах КЗ;
• Класс 3 токоограничения снижает риск возгорания и повреждения оборудования после аварии;
• Поддержка дополнительной комплектации - возможность добавления блоков сигнализации или дистанционного управления;
• Широкий диапазон температур делает устройство пригодным для установки в неотапливаемых помещениях (например, на лестничных клетках).

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли;
• Не используется в цепях постоянного тока - только для переменного тока 50 Гц;
• Не рекомендован для частых включений свыше 30 раз в сутки - это может снизить срок службы механизма;
• Не подходит для защиты мощных промышленных двигателей - для них нужна характеристика C или D;
• Не следует применять в помещениях с повышенной влажностью, сыростью или пылевыми выбросами - требуется дополнительная защита корпуса.

Примеры использования

• Главный автомат в квартирном щите - отключает всю квартиру при аварии;
• Защита трёхфазного электрокотла или вентиляционной системы с нейтралью;
• Входной автомат в этажном распределительном щите многоквартирного дома;
• Щит на балконе или в подвале, где есть трёхфазная розетка для инструментов;
• Объекты с низкотемпературным режимом - например, зимние дачи или ангары с отоплением.

Практические советы

• Выбирая OptiDin BM63-4B63-4,5-УХЛ3, убедитесь, что ваша сеть имеет именно 400 В переменного тока - не используйте в 220 В однофазных цепях без необходимости;
• При монтаже соблюдайте правило: провод должен плотно войти в зажим, не оставляйте оголённых участков - это предотвращает нагрев и искрение;
• Избегайте перегрузки щита - 4 модуля занимают место, планируйте расположение других автоматов заранее;
• Если нужна сигнализация срабатывания - заказывайте модель с дополнительным контактом сразу, чтобы не переделывать щит позже;
• Проверяйте сертификаты и маркировку на корпусе - оригинальные устройства КЭAZ имеют чёткую печать и отсутствие дефектов покрытия.
