Выключатель автоматический четырехполюсный ВА47-29-4B63-УХЛ3 (4,5кА)| 318327 | КЭАЗ

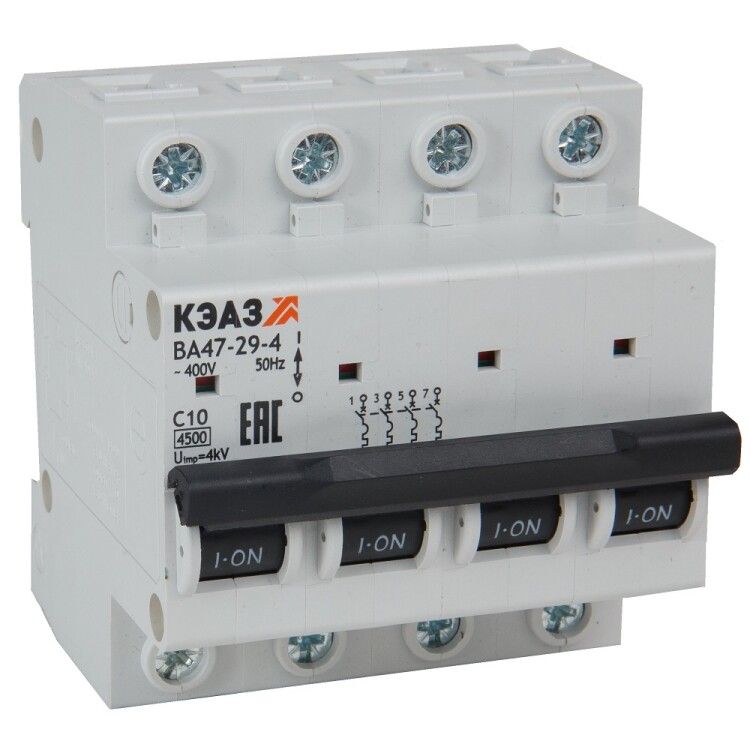

Автоматический выключатель ВА47-29-4B63-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, промышленных и коммерческих объектов, где требуется надёжная защита трёхфазной сети с нулевым проводом.

Назначение и область применения

ВА47-29-4B63-УХЛ3 предназначен для защиты четырёхпроводных трёхфазных сетей переменного тока с рабочим напряжением до 400 В. Устройство обеспечивает отключение цепи при превышении допустимой нагрузки (перегрузка) или возникновении аварийного тока (короткое замыкание). Применяется в распределительных щитах зданий, на производствах, в офисах, торговых центрах и других объектах, где используется трёхфазное питание с необходимостью отключения нейтрали.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В - работает в сетях с фазным напряжением до 230 В (линейное - до 400 В);
• Количество полюсов: 4 - три фазы + нейтраль, все полюса коммутируются одновременно;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой и световой нагрузки (например, освещение, компьютеры, малые приборы);
• Способ монтажа: на DIN-рейку шириной 35 мм - стандартная система крепления в электрощитах;
• Количество модулей: 4 - занимает четыре стандартных модуля на рейке (по 17,5 мм каждый);
• Сечение провода: 1,5–25 мм2 - позволяет подключать медные провода этого диапазона;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых или влажных мест;
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений, включая неотапливаемые;
• Класс токоограничения: 3 - высокая скорость отключения при КЗ, снижающая тепловую нагрузку на проводку;
• Категория перенапряжения: IV - рассчитан на использование в точках подключения к распределительным сетям (первый уровень защиты);
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной конденсации;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молний или коммутаций;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа;
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность при обслуживании.

Совместимость и монтаж

ВА47-29-4B63-УХЛ3 устанавливается на стандартную DIN-рейку типа 35 мм. Для монтажа достаточно зафиксировать устройство на рейке и подключить провода сечением 1,5–25 мм2. Все полюса имеют одинаковый механизм отключения - при срабатывании одного из них отключаются сразу все четыре. Нейтральный проводник также размыкается, что важно для соблюдения норм безопасности при ремонте. Убедитесь, что глубина шкафа минимум 71 мм - иначе выключатель не поместится полностью. Совместим со всеми типами клеммных колодок и кабелями, соответствующими требованиям ПУЭ.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Класс токоограничения 3 и категория перенапряжения IV обеспечивают соответствие требованиям к первичной защите в распределительных устройствах. Сертифицирован для работы в условиях степени загрязнения 2 и класса перенапряжения IV - то есть допущен к использованию в главных распределительных щитах. Отсутствие герметизации (IP20) исключает применение во влажных помещениях без дополнительной защиты.

Преимущества

• Комплексная защита всех четырёх проводников - включая нейтраль, что повышает безопасность при работах;
• Низкая стоимость в рамках серии «Бюджетный модуль» - оптимальный выбор для проектов с ограничениями по цене;
• Широкий диапазон рабочих температур - можно использовать даже в неотапливаемых помещениях зимой;
• Высокая скорость отключения при КЗ благодаря классу 3 - снижает риск повреждения оборудования;
• Подтверждённая надёжность бренда КЭАЗ - продукция прошла испытания в реальных условиях эксплуатации.

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице - степень защиты IP20 недостаточна;
• Не рекомендован для мощных двигателей или сварочных установок - характеристика B слишком чувствительна к пусковым токам;
• Не подходит для систем с постоянным током - только для переменного тока 50 Гц;
• Требует свободного пространства в щите: глубина 71 мм и 4 модуля - не впишется в узкий корпус;
• Не имеет функции дистанционного управления или сигнализации - только механическое управление.

Примеры использования

• Главный входной автомат в щите многоквартирного дома с трёхфазным вводом и нейтралью;
• Защита группы розеток и освещения в торговом центре;
• Щит питания конвейера с контролируемым нулём;
• Распределительный щит на производстве с оборудованием до 63 А на фазу;
• Объекты с ограниченным бюджетом: склады, административные здания, объекты ЖКХ.

Практические советы

• Выбирая ВА47-29-4B63-УХЛ3, проверьте, чтобы суммарная нагрузка на каждую фазу не превышала 63 А - иначе будет частое отключение;
• Если планируете подключать двигатели, выбирайте характеристику C или D - B может ложно срабатывать при запуске;
• Перед монтажом убедитесь, что в щите хватает места: 4 модуля × 17,5 мм = 70 мм, плюс зазоры для проводов;
• При подключении нейтрали используйте качественный провод - он тоже отключается, значит, должен быть надёжно закреплён;
• Для удобства обслуживания отметьте на щите, что этот автомат защищает именно трёхфазную группу с нулём - так легче найти проблему;
• Если нужна дополнительная защита (например, УЗО), можно установить его перед этим автоматом - ВА47-29-4B63-УХЛ3 совместим с такой схемой.
