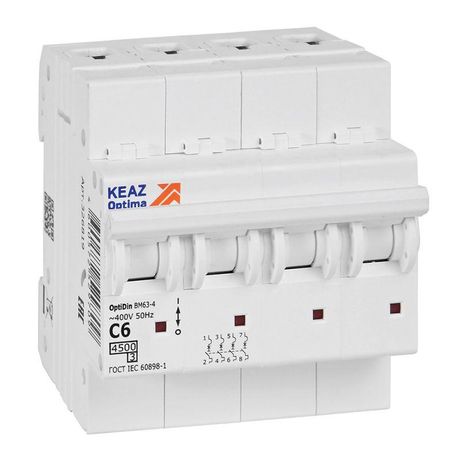

Выключатель автоматический четырехполюсный 6А C 4,5кА AC OptiDin BM63-4C6-4,5-УХЛ3 - 326819 КЭАЗ

Автоматический выключатель модульный четырехполюсный 6А C 4,5кА AC BM63-4C6-4,5-УХЛ3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий в распределительных щитах. Произведён Кэаз в серии OptiDin BM63, предназначен для установки в бытовых и многоквартирных объектах.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 6А C 4,5кА AC BM63-4C6-4,5-УХЛ3 защищает четырёхпроводные сети переменного тока 400 В, 50 Гц. Подходит для установки в этажных, квартирах и распределительных щитах жилых зданий. Применяется там, где требуется одновременное отключение всех фаз и нуля - например, при питании трёхфазных потребителей (кондиционеры, насосы, плиты) или для обеспечения безопасности в системах TN-S и TT.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без срабатывания
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; подходит для нагрузок с умеренным пуском (например, освещение, бытовые приборы)
• Номинальное напряжение: 400 В - работает в сетях с линейным напряжением до 400 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Количество полюсов: 4 - отключает все три фазы и нулевой проводник одновременно
• Род тока: переменный (AC), 50 Гц
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого диапазона
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ
• Категория перенапряжения: IV - рассчитан на использование в местах с высокой вероятностью скачков напряжения (вводы, распределительные щиты)
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги; требует установки внутри закрытого щита
• Рабочий температурный диапазон: от –70 C до +60 C - позволяет использовать в холодных помещениях, включая неотапливаемые
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 75 мм - необходимый запас пространства за щитом
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 6А C 4,5кА AC BM63-4C6-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Установка выполняется путём защёлкивания - никаких болтов или креплений не требуется. Для подключения используйте провода сечением 1–25 мм2. Зажимы рассчитаны на один контакт на полюс. Обязательно соблюдайте полярность: L1, L2, L3, N должны соответствовать схеме подключения. Ноль (N) подключается к выводу, обозначенному буквой “N” - он также отключается при срабатывании, что важно для безопасности.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 и международному стандарту IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают надёжную работу даже при аварийных ситуациях. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешней среды - поэтому устройство обязательно устанавливается в закрытый металлический или пластиковый щит.

Преимущества

• Полное отключение всех четырёх проводников - повышает безопасность при обслуживании
• Высокая отключающая способность (4,5 кА) - гарантирует надёжность даже при серьёзных КЗ
• Работает при экстремально низких температурах (до –70 C) - подходит для неотапливаемых помещений
• Совместим с сериями OptiDin BM63/BM125 - легко заменить или дополнить другими автоматами той же серии
• Поддерживает широкий диапазон сечений проводов - удобно при использовании старой и новой проводки

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• IP20 не допускает установку во влажных или пыльных местах вне щита
• Не рекомендован для частого ручного включения/отключения более 30 раз в сутки - это сокращает срок службы механических контактов
• Характеристика C не подходит для мощных двигателей с высоким пусковым током - лучше выбрать D-характеристику
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита вводного автомата в квартире с трёхфазным подключением (например, для электроплиты, бойлера и кондиционера)
• Щит на этаже многоквартирного дома, где распределяются три фазы и ноль на несколько квартир
• Распределительный щит в подвале с трёхфазным оборудованием (вентиляция, лифт, насосы)
• Индивидуальный щит в доме с системой TN-S, где необходимо отключать ноль при аварии

Практические советы

• При замене проверьте, чтобы новый автоматический выключатель модульный четырехполюсный 6А C 4,5кА AC BM63-4C6-4,5-УХЛ3 имел ту же ширину (4 модуля) и глубину (75 мм) - иначе не поместится в щите
• Не затягивайте зажимы слишком сильно - это повредит изоляцию провода. Достаточно усилия, при котором провод не выпадает при легком потягивании
• Если используется система IT или TN-C, этот автомат не подойдёт - он требует наличия отдельного PE/N проводника
• Для защиты от утечек тока всегда сочетайте его с УЗО - сам по себе он не отключает при пробое на корпус
• При монтаже в холодных условиях (например, на улице в щите) убедитесь, что температура внутри щита не опускается ниже –70 C - хотя это маловероятно, спецификация предусматривает такой крайний предел
