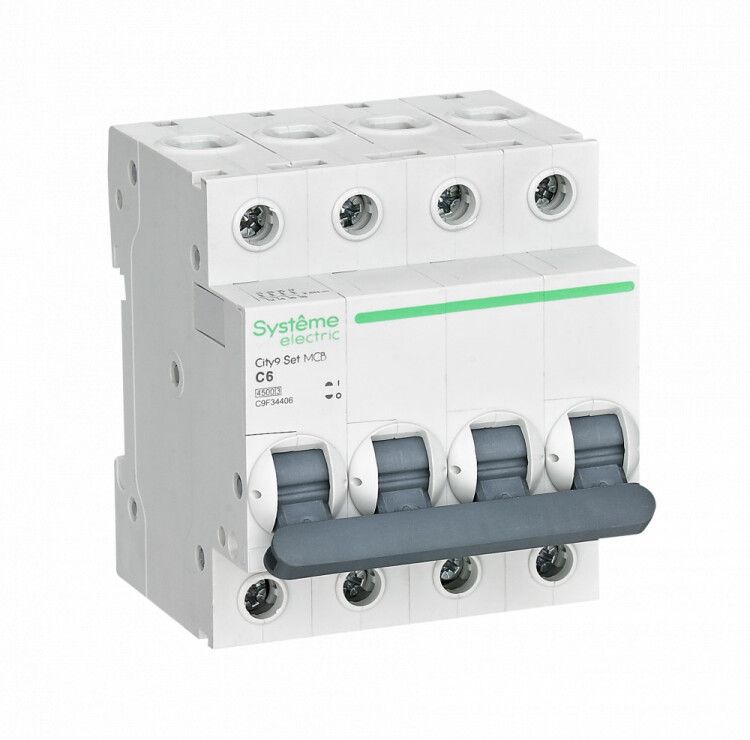

Выключатель автоматический четырехполюсный 6А С 4.5kA 400В City9 Set - C9F34406 APC

Автоматический выключатель модульный четырехполюсный 6А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34406) предназначен для защиты трёхфазных цепей с нейтралью от перегрузок и коротких замыканий. Относится к серии City9 SET и устанавливается на DIN-рейку в распределительных щитах.

Назначение и область применения

Этот автомат защищает электрические сети переменного тока с рабочим напряжением до 400 В. Подходит для защиты трёхфазных потребителей с нулевым проводником - например, двигателей, насосов, конвейеров, систем вентиляции и оборудования на производстве. Четыре полюса позволяют одновременно отключать все фазы и ноль, что важно для безопасности при аварийных ситуациях.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает автомат без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 440 В
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который автомат может безопасно отключить
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ, передаваемую в сеть
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Глубина монтажа: 45 мм - требует минимального свободного пространства внутри щита
• Площадь сечения провода: 1–16 мм2 - подходит для медных жил этого диапазона
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыленности
• Наличие нейтрального проводника: да - ноль также отключается при срабатывании
• Способ монтажа: на DIN-рейку - стандартный крепёж для промышленных и жилищных щитов

Совместимость и монтаж

Автоматический выключатель modulnyy chetyrekhpoljusnyy 6A S 4.5kA 400B совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используйте провода сечением 1–16 мм2. Надёжные клеммы предотвращают выпадение жил и случайное касание токоведущих элементов. Обратите внимание: глубина устройства 45 мм - проверьте наличие достаточного пространства в щите, особенно при установке рядом с другими устройствами.

Безопасность и стандарты

Изделие соответствует международным нормам IEC/EN 60898-1 для автоматических выключателей для домашних и аналогичных применений. Конструкция обеспечивает класс защиты IP20 - исключает доступ к токоведущим частям пальцами или инструментами. Механизм “мгновенной коммутации” гарантирует быстрое отключение даже при высоких токах, минимизируя риск возгорания. Корпус изготовлен из ударопрочного пластика с металлическими заклёпками - повышена механическая прочность и долговечность.

Преимущества

• Отключение всех четырёх полюсов (три фазы + ноль) - повышает безопасность при ремонте и авариях
• Класс токоограничения 3 - снижает тепловое воздействие при КЗ, продлевает срок службы оборудования
• Удобные клеммы - исключают контакт с токоведущими частями при затяжке проводов
• Работает в широком диапазоне температур - надёжно функционирует в условиях производственных помещений
• Совместим с сериями City9 SET - легко заменяется на другие автоматы этой же линейки

Ограничения применения

• Не предназначен для работы во влажной среде - степень защиты IP20 не защищает от воды и пыли
• Не рекомендован для цепей с высоким пусковым током (например, мощные компрессоры или сварочные аппараты) - характеристика C не всегда справляется с импульсами выше 5–7×Iн
• Не подходит для постоянного тока (DC) - работает только с переменным током 50–60 Гц
• Не имеет дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт с нулевым проводом в цеху
• Щитовая защита группы розеток и светильников в офисном здании
• Подключение конвейера с управлением через контактор
• Распределительный щит на объекте с TN-S системой заземления

Практические советы

• Выбирая этот автомат, убедитесь, что суммарная нагрузка на каждую фазу не превышает 6 А - иначе будет ложное срабатывание
• При подключении проводов не забудьте зачистить жилы на 8–10 мм - меньше не зажмётся, больше может выйти из клеммы
• Если в цепи есть частотный преобразователь или источник бесперебойного питания - проверьте соответствие характеристик C и возможные помехи
• Для комплексной защиты добавьте УЗО после автомата - он не защищает от утечек тока
• При замене старого автомата - сравните глубину и ширину: новый c9f34406 требует 45 мм глубины и 72 мм ширины
