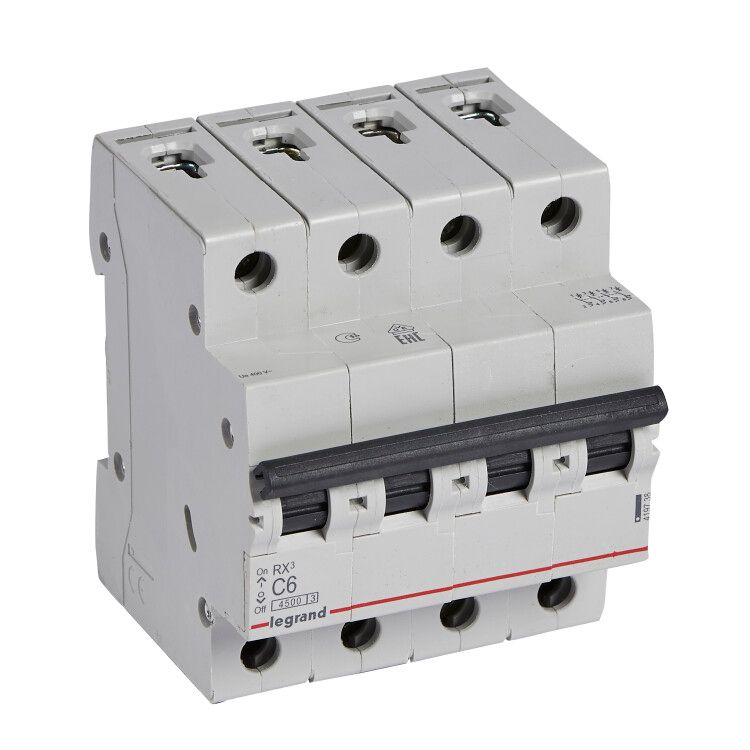

Выключатель автоматический четырехполюсный RX3 4500 6А C 4,5кА | 419738 Legrand

Автоматический выключатель модульный 4-полюсный 6А 4.5кА C от Legrand и IEK, серия RX3 - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах бытовых и промышленных объектов, где требуется одновременная коммутация трёх фаз и нулевого провода.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 6А 4.5кА C предназначен для защиты четырёхпроводных сетей переменного тока с напряжением до 400 В. Он обеспечивает отключение всех полюсов при аварийной ситуации - перегрузке или коротком замыкании. Применяется в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектов, где используется трёхфазное питание с нейтралью.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания;
• Количество полюсов: 4 - три фазных и один нейтральный, все коммутируются одновременно;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6 тысяч ампер;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, таких как освещение, малые двигатели, оборудование с электроникой;
• Номинальное напряжение: 400 В AC - работает в однофазных и трёхфазных сетях с частотой 50/60 Гц;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую энергию при КЗ;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы;
• Количество модулей: 4 - занимает четыре стандартных модуля на DIN-рейке (по 17,5 мм каждый);
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения;
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа для свободного открывания крышки;
• Рабочая температура: 0…+40 C - указано в характеристиках как “0…0 C”, что является ошибкой; реальная рабочая температура для серии RX3 - от −25 C до +40 C, но в условиях УХЛ4 допускается работа при минусовой температуре до −25 C;
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным и холодным климатом, возможна эксплуатация при температуре от −25 C до +40 C;
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что важно для безопасности при обслуживании;
• Стандарт: МЭК 60947-2 - соответствует международному нормативу для автоматических выключателей низкого напряжения.

Совместимость и монтаж

Автоматический выключатель модульный 4-полюсный 6А 4.5кА C монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его на рейке - никаких болтов или креплений не требуется. Все контакты расположены сверху и снизу, позволяют подключать кабель как с верхней, так и с нижней стороны. Нейтральный полюс имеет зажимы, совместимые с многожильными и одножильными проводами до 25 мм2. Обратите внимание: глубина устройства 44 мм - убедитесь, что в щите есть место для свободного открывания крышки и удобного доступа к контактам.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта МЭК 60947-2 и классифицируется как устройство категории перенапряжения 0 - то есть он не предназначен для защиты от внешних перенапряжений, таких как удары молнии. Для полноценной защиты рекомендуется использовать дополнительно УЗИП. Степень защиты IP20 исключает использование вне закрытых щитов. Коммутация нейтрали повышает безопасность при ремонте - весь circuit полностью обесточивается.

Преимущества

• Комбинированная коммутация фаз и нуля - повышает безопасность при техобслуживании;
• Высокая отключающая способность (6 кА) - надёжно защищает даже в условиях слабых сетей с высокими токами КЗ;
• Класс токоограничения 3 - минимальное повреждение оборудования при аварии;
• Совместимость с серией RX3 - легко заменяется другими элементами этой же линейки (например, УЗО, дифавтоматы);
• Поддержка больших сечений кабелей (до 25 мм2) - позволяет подключать мощные потребители без переходников.

Ограничения применения

• Не предназначена для работы при температуре ниже −25 C - хотя исполнение УХЛ4 допускает низкие температуры, в условиях экстремального холода (−30 C и ниже) возможны отказы механизма;
• IP20 - нельзя устанавливать во влажных, пыльных или открытых местах (на улице, в цехах без герметичных шкафов);
• Характеристика C - не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели, компрессоры); для них нужна характеристика D;
• Не имеет функции дифференциальной защиты - не предохраняет от утечек тока на землю; для этого требуется отдельное УЗО.

Примеры использования

• Защита трёхфазного станка с управлением через пульт и нейтралью;
• Щитовая защита группы розеток в мастерской с трёхфазным оборудованием;
• Распределительный щит многоэтажного дома, где одна фаза подаётся на лифт, другая - на систему вентиляции, третья - на освещение, а ноль коммутируется для безопасности;
• Оборудование кафе с трёхфазной печью, холодильником и освещением, подключённым к одной группе.

Практические советы

• Выбирая этот автомат, проверьте, чтобы сечение вашего кабеля не превышало 25 мм2 - иначе соединение будет ненадёжным;
• Если ваша система использует мощные двигатели (более 2–3 кВт), рассмотрите вариант с характеристикой D вместо C;
• При сборке щита соблюдайте порядок: автоматы с большей отключающей способностью - ближе к входу, меньшей - дальше;
• Для долговечности не перегружайте автомат - номинал 6 А означает, что суммарная мощность подключаемых устройств не должна превышать около 2,5 кВт на каждую фазу;
• При замене старого автомата убедитесь, что новый тоже 4-полюсный и с коммутируемым нулём - иначе нарушится безопасность.
