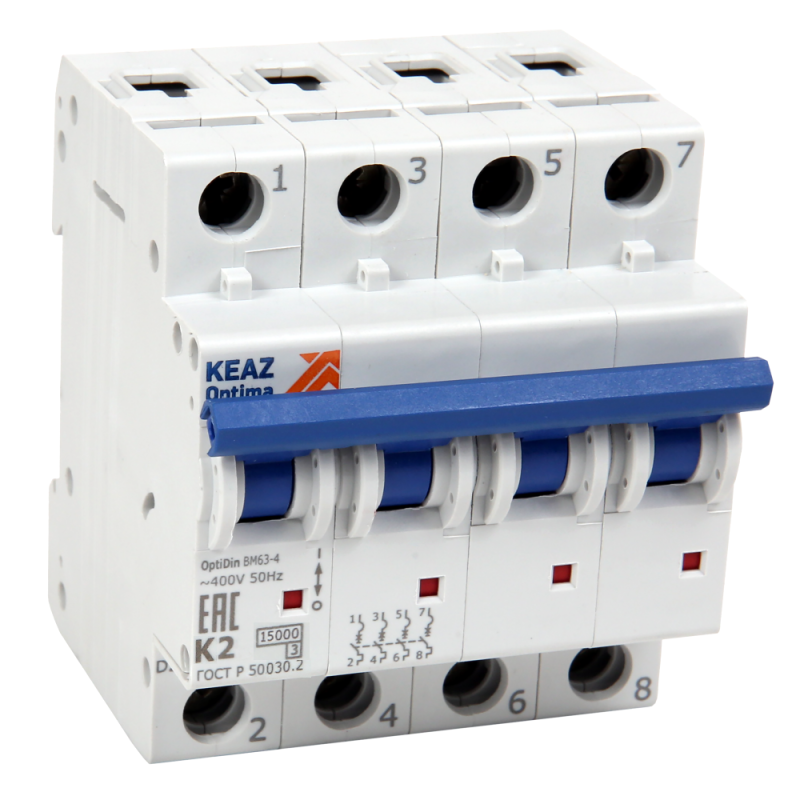

Выключатель автоматический четырёхполюсный OptiDin BM63-4B20-15-УХЛ3 |341986| КЭАЗ

Автоматический четырехполюсный выключатель OptiDin ВМ63-4B20-15-УХЛ3 КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях переменного тока 400 В. Выключатель подходит для установки в распределительных щитах промышленных объектов, жилых зданий и коммерческих помещений, где требуется надежная защита всех фаз и нулевого провода одновременно.

Назначение и область применения

OptiDin ВМ63-4B20-15-УХЛ3 КЭАЗ используется для защиты четырехпроводных цепей переменного тока — трех фаз и нейтрали. Он обеспечивает отключение всей цепи при превышении допустимой нагрузки или возникновении аварийного тока. Применяется в системах питания оборудования с TN-S и TN-C-S заземлением, особенно там, где важно отключить ноль совместно с фазами — например, в группах розеток, силовых щитах, станках с трёхфазным питанием и системах освещения с нейтралью.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания;
• Номинальное напряжение: 400 В — рассчитан на работу в сети 380–400 В переменного тока;
• Количество полюсов: 4 — все четыре полюса (L1, L2, L3, N) коммутируются одновременно;
• Номинальная отключающая способность: 15 кА — способен безопасно прервать ток короткого замыкания до 15 тысяч ампер;
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, подходит для бытовых и слабонагруженных промышленных устройств (например, компьютеры, светильники, малые насосы);
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая тепловую и механическую нагрузку на оборудование;
• Степень защиты IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах;
• Частота: 50 Гц — оптимизирован для российских и европейских сетей;
• Модульная ширина: 4 модуля (72 мм) — занимает 4 места в DIN-рейке стандартного щита;
• Глубина монтажа: 75 мм — требует достаточного пространства внутри шкафа для свободного монтажа и обслуживания;
• С коммутируемым нейтральным проводником — ноль также отключается при срабатывании, что повышает безопасность при ремонте;
• Категория перенапряжения: IV — предназначен для установки на входе в здание или в местах с высокими импульсными перенапряжениями;
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и временной конденсации влаги в щите;
• Возможна дополнительная комплектация — можно установить дополнительные контакты, расцепители, блокировки.

Совместимость и монтаж

OptiDin ВМ63-4B20-15-УХЛ3 КЭАЗ монтируется на стандартную DIN-рейку шириной 35 мм. Для правильного подключения используйте кабели сечением 0,5–25 мм² — подходят медные жилы с наконечниками или без них. Подключение осуществляется сверху и снизу — верхние клеммы для входа, нижние — для выхода. Обязательно затягивайте клеммы моментом 1,8 Н·м — недостаточно плотное соединение вызывает нагрев. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Убедитесь, что глубина шкафа позволяет разместить выключатель с запасом 10–15 мм для удобства работы.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60947-2 и международному стандарту IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную отказоустойчивость в условиях скачков напряжения. Конструкция исключает самопроизвольное включение после срабатывания — рычаг остается в положении “выкл” до ручного восстановления. Все материалы соответствуют нормам UL/CE по горючести и термической стойкости.

Преимущества

• Комбинированное отключение фаз и ноля — повышает безопасность при обслуживании;
• Высокая отключающая способность (15 кА) — гарантирует надежность даже при серьёзных КЗ;
• Класс 3 токоограничения — минимизирует риск повреждения кабеля и оборудования;
• Работает в условиях УХЛ3 — устойчив к температуре от −40°C до +60°C и повышенной влажности в закрытых помещениях;
• Поддержка дополнительных модулей — легко адаптировать под нужды системы (сигнализация, дистанционное управление).

Ограничения применения

• Не применяется во внешних установках — степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с частыми пусками двигателей — характеристика B слишком чувствительна к броскам тока;
• Не подходит для постоянных нагрузок выше 20 А — превышение вызывает преждевременное износ и ложные срабатывания;
• Требуется минимальная глубина щита 75 мм — не впишется в узкие корпуса;
• Не предназначен для работы в средах с химически активной пылью, паром или маслом — класс загрязнения 2 ограничен.

Примеры использования

• Защита группы розеток в офисе с трёхфазным питанием и общим нулём;
• Входной автомат в щите многоквартирного дома на этаже с трёхфазной разводкой;
• Щит управления станком с трёхфазным двигателем и нейтралью для контрольной электроники;
• Распределительный щит торгового центра с освещением и розетками на 400 В.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы номинальный ток нагрузки был не более 16 А — оставьте запас 20%, так как характеристика B реагирует на длительные перегрузки;
• Используйте наконечники на кабелях — они увеличивают срок службы клемм и снижают риск нагрева;
• При установке нескольких автоматов рядом — соблюдайте интервал 10 мм между ними для лучшей теплоотдачи;
• Если планируете дистанционное управление — выбирайте модель с возможностью установки дополнительного расцепителя;
• Проверяйте маркировку на корпусе перед монтажом — убедитесь, что указано именно ВМ63-4B20-15-УХЛ3 КЭАЗ, а не аналогичный по виду другой тип.
