Выключатель автоматический четырехполюсный ВА47-29-4B20-УХЛ3 (4,5кА)| 318318 | КЭАЗ

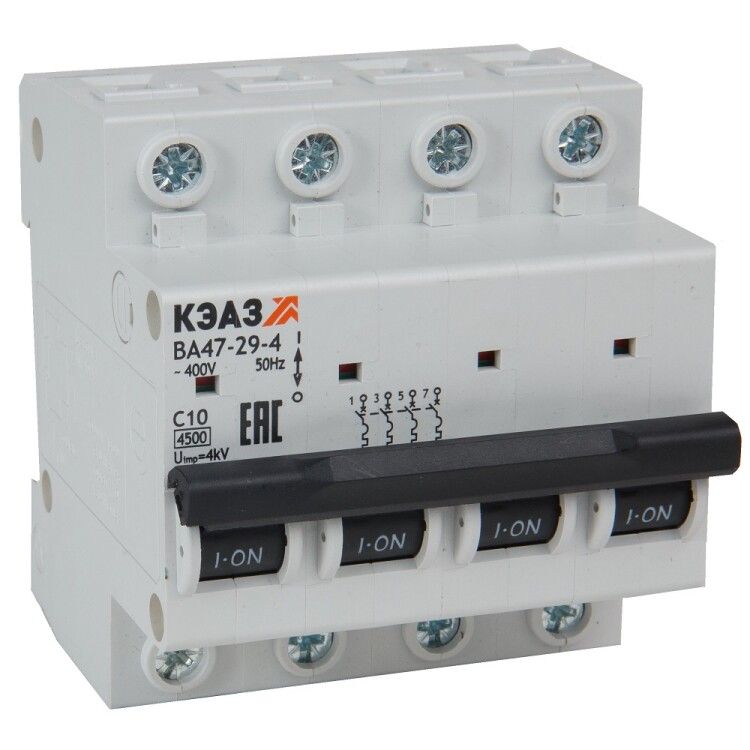

Автоматический выключатель ВА47-29-4B20-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, промышленных и коммерческих объектов, где требуется надёжная защита трёхфазной сети с нулевым проводом.

Назначение и область применения

ВА47-29-4B20-УХЛ3 предназначен для защиты четырёхпроводных трёхфазных сетей переменного тока с рабочим напряжением до 400 В. Устройство отключает питание при превышении допустимой нагрузки (перегрузка) или возникновении аварийного тока (короткое замыкание). Применяется в распределительных щитах зданий, на производствах, в офисах и других местах, где используется трёхфазное питание с нейтралью - например, для питания станков, освещения, групп розеток или HVAC-систем.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без отключения;
• Номинальное напряжение: 400 В AC - работает в сетях с фазным напряжением 230 В и линейным 400 В;
• Количество полюсов: 4 - все четыре провода (три фазы + ноль) коммутируются одновременно;
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовых и световых нагрузок (например, лампы, компьютеры, зарядки);
• Сечение проводников: 1,5–25 мм2 - позволяет подключить медные провода от тонких до мощных;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли; подходит только для внутренней установки в закрытых щитках;
• Монтаж на DIN-рейку: 4 модуля (71 мм глубины) - совместим со стандартными щитами;
• Рабочая температура: от –60 C до +40 C - может использоваться в неотапливаемых помещениях, включая холодные склады;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как удары молнии;
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижая тепловые повреждения;
• Категория перенапряжения: IV - рассчитан на использование в точках подключения к распределительной сети (первый уровень защиты);
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании, что важно для безопасности при обслуживании;
• Частота: 50 Гц - оптимизирован для российских и европейских сетей.

Совместимость и монтаж

ВА47-29-4B20-УХЛ3 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место в щите глубиной не менее 71 мм. Все полюса имеют одинаковый механизм отключения - при срабатывании одного из них отключаются сразу все четыре. Подключение проводов осуществляется через винтовые зажимы. Нейтральный проводник подключается так же, как и фазные - он полностью коммутируется, а не просто проходит через контакт. Перед установкой проверьте соответствие сечения провода (не меньше 1,5 мм2 и не больше 25 мм2).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных помещений. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных режимах. Компоненты выполнены из самозагасающего материала, исключающего распространение пламени. Устройство сертифицировано для работы в условиях степени загрязнения 2 - то есть в помещениях с обычным уровнем пыли и влаги, без агрессивных испарений.

Преимущества

• Полное отключение нейтрали - повышает безопасность при ремонте и диагностике;
• Широкий диапазон температур - можно использовать даже в неотапливаемых помещениях;
• Поддержка больших сечений проводов - удобно для подключения мощных потребителей;
• Надёжная механика срабатывания - гарантирует синхронное отключение всех полюсов;
• Совместим с бюджетной серией КЭАЗ - легко заменить на аналогичные устройства при необходимости расширения системы.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 не защищает от влаги и пыли;
• Не рекомендован для цепей с частыми пусками двигателей - характеристика B слишком чувствительна к броскам тока при запуске;
• Не подходит для постоянной работы при температурах выше +40 C - возможны ложные срабатывания;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО;
• Не следует применять в сетях с постоянным током - только для переменного тока 50 Гц.

Примеры использования

• Защита трёхфазного оборудования в мастерской: сварочные аппараты, насосы, компрессоры;
• Распределительный щит многоквартирного дома - отвод на этаж с несколькими квартирами;
• Щитовая на складе с освещением, вентиляцией и розетками;
• Объекты с ограниченным бюджетом: малые предприятия, временные строительные площадки, административные здания.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует отключения нуля - в некоторых случаях достаточно 3P+PE, тогда можно выбрать более компактный вариант;
• При сборке щита используйте маркировку каждого полюса - особенно важно при наличии нескольких таких автоматов;
• Не затягивайте зажимы слишком сильно - это повредит контакты и вызовет нагрев;
• Если в цепи есть двигатели, лучше выбрать характеристику C вместо B - чтобы избежать ложных срабатываний при пуске;
• ВА47-29-4B20-УХЛ3 - часть бюджетной серии КЭАЗ, поэтому не стоит ожидать премиальных материалов, но для большинства задач он надёжен и долговечен.
