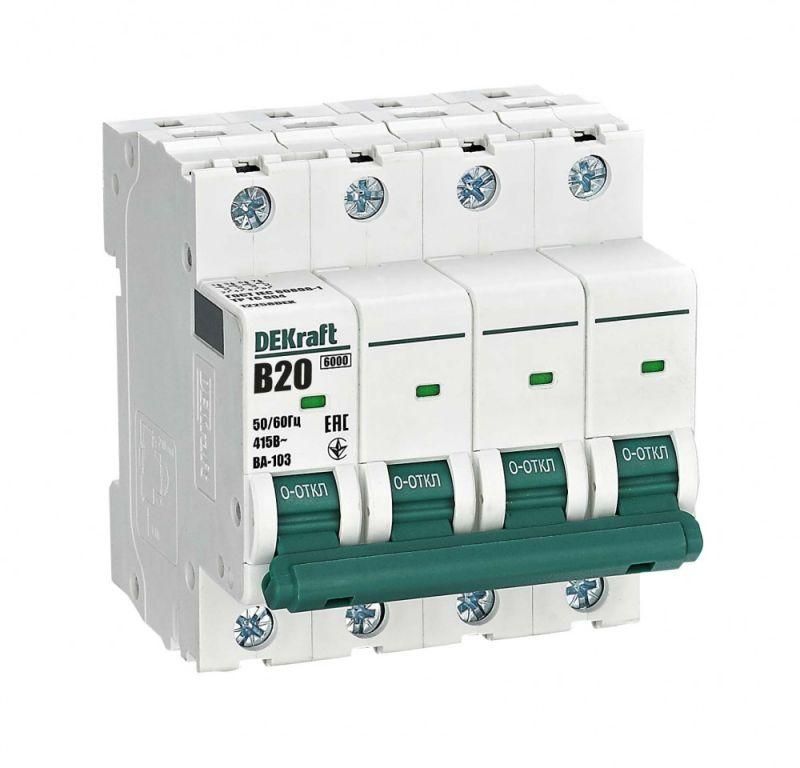

Автоматический выключатель ВА-103 4P 20А B 6кА новый - 12258DEK APC

Автоматический выключатель модульный 4-полюсный 20А характеристика B ВА-103 6кА от бренда DEKraft предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Устройство совместимо с DIN-рейками и подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель модульный 4-полюсный 20А характеристика B ВА-103 6кА используется для защиты четырёхпроводных сетей переменного тока с частотой 50–60 Гц. Его применяют в качестве вводного автомата в трёхфазных системах питания, где требуется одновременное отключение всех фаз и нулевого провода. Подходит для бытовых щитов, офисов, малых производственных участков, насосных станций и оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 415 В (рабочее), 500 В (изоляционное)
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к перегрузкам и коротким замыканиям с пиковым током до 3–5× I_n
• Тип тока: переменный (AC)
• Частота: 50 / 60 Гц
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Ширина по модулям: 4 М (обычная для 4-полюсных автоматов)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 - допустимо использование в помещениях со слабым запылением
• Способ монтажа: на DIN-рейку 35 мм
• Поддерживает установку дополнительных аксессуаров с левой стороны

Совместимость и монтаж

Автоматический выключатель ВА-103 6кА легко монтируется на стандартную DIN-рейку. Он полностью совместим с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующую фурнитуру и крышки без адаптаций. Для подключения используются зажимы на верхней и нижней части устройства; рекомендуется затягивать болты моментом 0,5–0,7 Нм. Клеммы рассчитаны на медные провода сечением до 16 мм2. Обращайте внимание на направление входа/выхода: питание подключается сверху, нагрузка - снизу, согласно правилам безопасности.

Безопасность и стандарты

Устройство соответствует требованиям международной нормы IEC 60947-2. Отключающая способность 6 кА обеспечивает надёжное гашение дуги даже при значительном токе короткого замыкания. Индикатор состояния контактов через окошко позволяет определить, открыт ли автомат, даже если рычаг находится в промежуточном положении. Это снижает риск случайного включения при обслуживании.

Преимущества

• Монолитная конструкция с 5 заклёпками увеличивает механическую прочность корпуса - устройство меньше деформируется при ударах или давлении.
• Боковые каналы охлаждения обеспечивают лучший теплообмен, что особенно важно при длительной работе при повышенных температурах окружающей среды.
• Индикатор состояния контактов работает независимо от положения рукоятки - удобно при диагностике и ремонте.
• Левосторонняя возможность установки аксессуаров (например, катушек UVT, сигнализирующих контактов) даёт гибкость в проектировании системы защиты.
• Высокий уровень совместимости с популярными сериями корпусов DEKRAFT и SE - минимизирует время сборки и стоимость замены.

Ограничения применения

• Не предназначена для постоянной работы при температуре выше +40 C без принудительного охлаждения - хотя есть охладительные каналы, предельная рабочая температура остаётся стандартной.
• IP20 не обеспечивает защиту от влаги - нельзя применять во влажных, сырых или outdoor-условиях без дополнительной герметизации корпуса.
• Характеристика “B” не подходит для мощных двигателей, сварочных аппаратов или оборудования с высокими импульсными токами - возможны ложные срабатывания. Для таких задач лучше выбрать характеристику C или D.
• Работает только с переменным током - не DC-цепи.

Примеры использования

• Вводный автомат в трёхфазном щите многоквартирного дома с групповым освещением и розетками.
• Защита силовой линии на производстве: три фазы + ноль для станков с управлением по PLC.
• Щитовая в административном здании для распределения энергии по этажам.
• Энергообеспечение теплицы с системой вентиляции и полива, где важна синхронная отсечка всех проводников.

Практические советы

• Выбирая автомат ВА-103 6кА, проверьте соответствие посадочного места в щите - глубина 78,5 мм требует свободного пространства назад.
• Если планируете устанавливать дополнительные модули (блокировки, сигнализацию), заранее выбирайте модели, совместимые с левой стороной этого автомата.
• Не используйте этот автомат там, где ожидаются частые пуски двигателей - он будет часто отключаться. Лучше взять аналог с характеристикой C.
• Обязательно пометьте каждый полюс при подключении - особенно ноль, чтобы избежать путаницы при последующем обслуживании.
• Закупайте сразу несколько единиц - модель ВА-103 имеет широкое распространение среди сервисных служб, поэтому её легче найти в наличии при необходимости замены.
