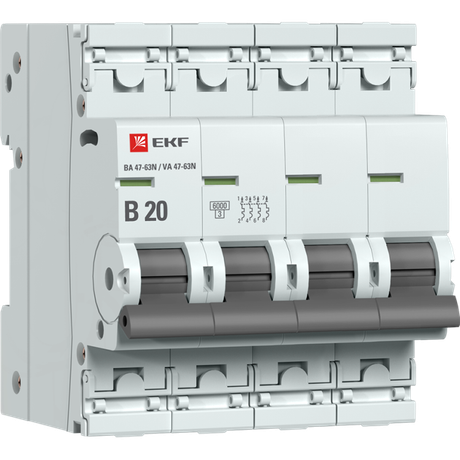

Автоматический выключатель 4P 20А (B) 6кА ВА 47-63N PROxima - M636420B EKF

Автоматический выключатель модульный четырёхполюсный 20А (B) 6кА ВА 47-63N от EKF - устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов. Артикул m636420b относится к сериям PROxima и ВА 47-63N.

Назначение и область применения

Автоматический выключатель модульный четырёхполюсный 20А (B) 6кА ВА 47-63N защищает четырёхпроводные сети переменного тока с напряжением до 230 В. Применяется в распределительных щитах для защиты групповых линий: освещения, розеток, бытовых приборов, оборудования с активной нагрузкой. Четыре полюса позволяют отключать одновременно все фазы и ноль - важно для систем TN-S и TT. Подходит для частных домов, квартир, малых производственных участков и административных зданий.

Технические характеристики

• Номинальный ток: 20 А - допустимый постоянный ток без срабатывания
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовой техники и освещения
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 230 В (AC); изоляция рассчитана на 660 В - позволяет использовать в сетях с повышенным запасом прочности
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые жилы
• Модульная ширина: 4 М - занимает 4 модуля на DIN-рейке (72 мм)
• Глубина монтажа: 50 мм - требует минимального свободного пространства внутри щита
• Рабочая температура: от –25C до +50C - работает в неотапливаемых помещениях и на улице (внутри щита)
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Гарантия: 84 месяца (7 лет)

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка осуществляется путём зацепления за рейку и последующего поворота вниз. Для подключения используются винтовые зажимы, доступ к которым закрывается пластиковыми крышками - они также позволяют опломбировать выключатель после монтажа. Каждый полюс имеет собственный зажим, поэтому можно подключить три фазы и ноль. Сечения проводов от 1 до 25 мм2 подходят без адаптеров. Нельзя использовать с постоянным током (DC) - только переменный (AC).

Безопасность и стандарты

Автоматический выключатель ВА 47-63N соответствует ГОСТ IEC 60898-1 - основному стандарту для бытовых и аналогичных применений. Конструкция обеспечивает класс безопасности II (двойная изоляция). Цветовой индикатор на передней панели показывает реальное положение контактов: «ON» - включено, «OFF» - отключено. Это снижает риск ошибок при обслуживании. Пластиковая крышка над зажимами препятствует несанкционированному доступу и случайным прикосновениям.

Особенности конструкции

Корpus ВА 47-63N усилен дополнительными заклёпками - это увеличивает жёсткость корпуса и снижает вероятность деформации при длительной эксплуатации. Рукоятка управления выполнена с высоким усилием включения/выключения, что гарантирует чёткий переход между состояниями. Индикатор состояния контактов расположен на лицевой стороне - позволяет визуально контролировать работу без вскрытия щита. Все элементы собраны в единую платформу, совместимую с другими изделиями серии PROxima.

Преимущества

• Улучшенная механическая прочность корпуса благодаря заклёпкам
• Защитные крышки над зажимами - повышают безопасность и позволяют пломбировать
• Цветовой индикатор - наглядно показывает состояние аппарата
• Широкий диапазон сечений проводов - не нужны переходники
• Долгий срок гарантии - 7 лет
• Поддержка всех типов DIN-реек - универсальность монтажа

Ограничения применения

• Не предназначен для работы с постоянным током (DC) - только переменный (AC)
• Степень защиты IP20 - нельзя устанавливать во влажных местах, на улице или в пыльных условиях без дополнительной защиты щита
• Не рекомендуется для защиты двигателей или оборудования с высоким пусковым током - характеристика B слишком чувствительна; для таких задач лучше выбрать C или D
• Не подходит для многожильных проводов с плохо обжатыми концами - требуется качественная подготовка жил

Примеры использования

• Щиток в квартире: защита группы розеток на кухне и в ванной (фаза+ноль+PE через внешний контур)
• Производственный участок: отключение трёх фаз и нуля для станка с управлением по PLC
• Офисное помещение: автономная защита системы освещения с несколькими светильниками
• Загородный дом: входной автомат для однофазного ввода с отдельным отключением нулевого провода

Практические советы

• При подключении используйте только хорошо зачищенные и обжатые жилы - особенно важны провода сечением более 16 мм2
• Проверьте глубину щита: ВА 47-63N требует минимум 50 мм свободного пространства назад
• Используйте опломбировочные крышки при наличии требований энергонадзора - это обязательный пункт для коммерческих объектов
• Если нужна защита от перегрузок двигателя - выбирайте характеристику C или D вместо B
• При сборке щита следите, чтобы соседние автоматы не перегревались - ВА 47-63N работает при t=+50C, но перегрев снижает срок службы
• Эта модель - часть обновлённой линейки PROxima. Совместима со всеми аксессуарами этой серии: дугогасительными камерами, дополнительными контактами, блокировками
