Выключатель автоматический четырехполюсный AV-6 20А C 6кА AVERES | mcb6-4-20C-av EKF

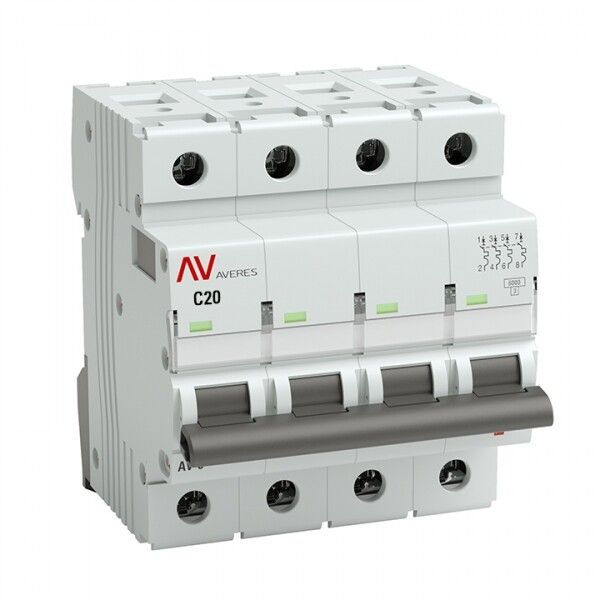

Автоматический выключатель модульный четырехполюсный 20А 6кА тип C серии Averes от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных объектах. Артикул mcb6-4-20c-av обеспечивает надежную работу в сетях переменного тока 400 В с возможностью коммутации нейтрали.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 20А 6кА тип C используется для защиты четырехпроводных цепей: три фазы и ноль. Подходит для распределительных щитов в жилых домах, офисах, производственных помещениях и на объектах с трёхфазным питанием. Особенно эффективен там, где есть мощные потребители - насосы, компрессоры, конвейеры, системы вентиляции. Четыре полюса позволяют отключить все проводники одновременно, включая нейтраль, что повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может держать без отключения
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока (AC)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, оборудование с электроникой)
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термическую и механическую нагрузку на проводку
• Номинальное напряжение изоляции: 660 В - гарантирует безопасную работу при кратковременных скачках напряжения
• Номинальное импульсное напряжение: 6,2 кВ - устойчивость к грозовым и коммутационным перенапряжениям
• Поперечное сечение проводов: 1–25 мм2 - позволяет подключать медные провода от маломощных до значительных нагрузок
• Степень защиты: IP20 - защищён от прикосновений пальцами и твердыми предметами, но не от воды и пыли; применяется внутри щитов
• Рабочая температура: -25…+50 C - работает в большинстве климатических условий России
• Модульная ширина: 4M - занимает четыре стандартных модуля на DIN-рейке (17,5 мм каждый)
• Частота: 50 Гц - совместим с сетями РФ и стран СНГ
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах, а не на конце линии
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временного конденсата
• Срок гарантии: 10 лет (120 месяцев)

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 20А 6кА тип C монтируется на стандартную DIN-рейку шириной 35 мм. Глубина установки - 50 мм, что соответствует требованиям большинства щитов. Возможна установка в щиты с глухими стенками благодаря компактному корпусу. Наличие коммутируемого нейтрального проводника позволяет полностью отключать цепь, включая N-провод, что важно для безопасности при ремонте. Для подключения используйте провода сечением 1–25 мм2 - клеммы обеспечивают плотный контакт без дополнительных наконечников. На клеммах установлены защитные шторки, предотвращающие случайное прикосновение к токоведущим частям.

Безопасность и стандарты

Выключатель сертифицирован по международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Соответствие этим нормам гарантирует соответствие требованиям к надежности, долговечности и безопасности. Класс токоограничения 3 и импульсное напряжение 6,2 кВ обеспечивают защиту оборудования и проводки даже при аварийных режимах. Климатическое исполнение УХЛ3 позволяет применять устройство в условиях повышенной влажности и колебаний температур, характерных для неотапливаемых помещений.

Преимущества

• Механизм мгновенной коммутации (ММК) - обеспечивает быстрое и точное отключение при КЗ, минимизируя риск возгорания
• Жесткий корпус с 9 заклёпками - увеличенная прочность против деформации при ударах и вибрациях
• Литая лицевая панель - исключает растрескивание и выгорание, сохраняет четкость маркировки
• Окно реального состояния контактов - позволяет визуально определить, открыт или закрыт автомат, без вскрытия щита
• Защитные шторки на клеммах - предотвращают случайные прикосновения к токоведущим частям
• Удобное окно для маркировки - легко подписывать каждую цепь, ускоряя диагностику и обслуживание
• Поддержка дополнительных аксессуаров - можно установить блокировки, расцепители, сигнализаторы положения

Ограничения применения

Не предназначен для работы вне закрытых щитов - степень защиты IP20 не защищает от влаги, пыли и внешних воздействий. Не рекомендуется использовать в местах с постоянными брызгами, паром или агрессивной химической средой. Характеристика “C” не подходит для нагрузок с очень высоким пусковым током (например, крупные асинхронные двигатели >5 кВт без мягкого пуска). Также не следует применять в системах с постоянным током (DC) - выключатель рассчитан только на переменный ток 50 Гц.

Примеры использования

• Щитовая в многоквартирном доме - защита трёхфазной группы розеток и кондиционеров
• Производственный цех - управление и защита станков с трёхфазным двигателем
• Объект торговли - отключение питания всей торговой зоны с холодильными установками
• Административное здание - защита группового освещения и серверного оборудования

Практические советы

• При выборе автомата проверьте, чтобы посадочные размеры соответствовали вашему щиту - ширина 4 модуля требует свободного места 70 мм
• Для цепей с двигательными нагрузками убедитесь, что пусковые токи не превышают 5–7×Iн (100–140 А); если выше - рассмотрите вариант с характеристикой D
• При подключении проводов сечением более 16 мм2 используйте наконечники типа ШВИ для лучшего контакта
• Не забудьте правильно подписать цепь через окно маркировки - это экономит время при диагностике
• Проверяйте состояние автомата визуально по окну контактов перед работой - если он включен, но не держит нагрузку, возможно, внутренний механизм изношен
• Для сложных систем рекомендовано использовать дополнительные аксессуары: сигнализатор положения или блокировку для запирания в выключенном состоянии
