Выключатель автоматический ВА-103 Dekraft 4P 20А C 6кА DEKraft 12322DEK

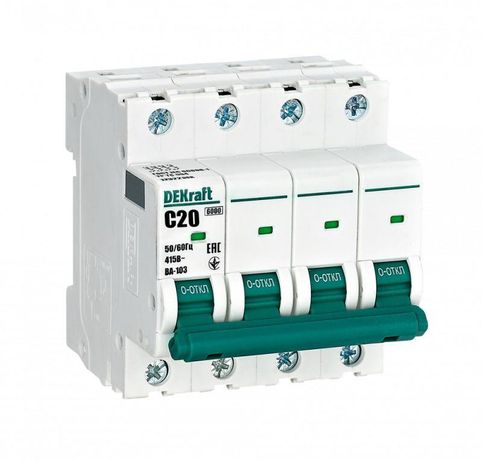

Автоматический выключатель ВА-103 от DEKRAFT - четырёхполюсный устройство на 20 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты распределительных цепей переменного тока в промышленных и коммерческих объектах. Устройство совместимо с DIN-рейкой и корпусами систем DEKRAFT и SE.

Назначение и область применения

ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что важно для трёхфазных сетей. Номинальная отключающая способность 6 кА делает его подходящим для использования в качестве вводного автомата в щитах зданий, производственных линий, насосных станциях и других объектах с умеренной нагрузкой. Подходит для помещений с нормальными условиями эксплуатации - офисов, мастерских, складов.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без срабатывания;
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазной сети 400 В (L-L);
• Напряжение изоляции Ui: 500 В - предельное напряжение, которое не вызывает пробоя изоляции;
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для смешанных нагрузок (электродвигатели, освещение, бытовые приборы);
• Отключающая способность: 6 кА - максимальный ток КЗ, который автомат может безопасно отключить;
• Количество полюсов: 4 - защищает три фазы и ноль одновременно;
• Частота: 50/60 Гц - работает в сетях России и Европы;
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды;
• Модульная ширина: 4 модуля - занимает 72 мм по ширине на DIN-рейке;
• Глубина монтажа: 78,5 мм - требует соответствующего места внутри шкафа;
• Тип напряжения: AC - только для переменного тока;
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления;
• Способ монтажа: DIN-рейка - стандартный крепёж для электрощитов.

Совместимость и монтаж

ВА-103 легко устанавливается на стандартную DIN-рейку типа TS35. Ширина 4 модуля обеспечивает плотное расположение в щите. Устройство полностью совместимо с корпусами и оболочками DEKRAFT и SE (Systeme Electric) - можно использовать оригинальные крышки, дверцы и комплектующие этих серий. На левой стороне предусмотрены крепления для установки дополнительных аксессуаров: блокировок, расцепителей, сигнализационных контактов. Монтаж выполняется без инструментов - защёлкиваются на рейке до характерного щелчка.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Отключение происходит при превышении тока выше порога характеристики C, что исключает случайные срабатывания при пуске двигателей. Конструкция обеспечивает надёжную изоляцию при напряжении до 500 В. Индикатор состояния контактов через окошко позволяет визуально определить, открыт контакт или замкнут - даже если рукоятка находится в промежуточном положении.

Преимущества

• Повышенная механическая прочность благодаря 5 монолитным заклёпкам - снижена вероятность деформации корпуса при ударах или вибрации;
• Боковые каналы охлаждения обеспечивают лучший теплообмен - устройство стабильно работает при повышенных температурах окружающей среды (до +40 C);
• Индикатор состояния контактов - удобство диагностики без вскрытия шкафа;
• Поддержка боковой установки аксессуаров - гибкость адаптации под задачи автоматизации;
• 100%-я совместимость с корпусами DEKRAFT и SE - упрощает сборку и обслуживание щитов.

Ограничения применения

• Не предназначено для использования во взрывоопасных зонах - степень защиты IP20 недостаточна;
• Не подходит для постоянных нагрузок свыше 20 А - возможен выход из строя или частые срабатывания;
• Не применяется в цепях постоянного тока (DC) - только для переменного тока (AC);
• Не рекомендуется для установки в условиях с высокой запылённостью, влагой или химически активной средой - IP20 не обеспечивает защиту от пыли и жидкостей;
• Не следует использовать вместо УЗО - не имеет функции защиты от утечек тока.

Примеры использования

• Вводной автомат в распределительном щите торгового центра;
• Защита трёхфазного двигателя насосной станции с пуском по схеме “звезда-треугольник”;
• Щит питания конвейера на пищевом производстве;
• Распределительный автомат в цехе с несколькими станками и осветительными группами;
• Общий рубильщик в административном здании с трёхфазным питанием.

Практические советы

• При проектировании щита учтите глубину монтажа - 78,5 мм - и оставьте минимум 10 мм свободного пространства вокруг для вентиляции;
• Для увеличения функциональности используйте аксессуары (например, блокираторы или AUX-контакты), которые крепятся слева;
• Проверяйте соответствие номинального тока нагрузки - не превышайте 20 А на один автомат;
• Если требуется защита от утечек тока - параллельно установите УЗО или выберите дифференциальный автомат;
• При замене старых автоматов проверьте, чтобы новые имели ту же характеристику C - другие типы (B, D) могут давать ложные срабатывания или не сработать при КЗ.
