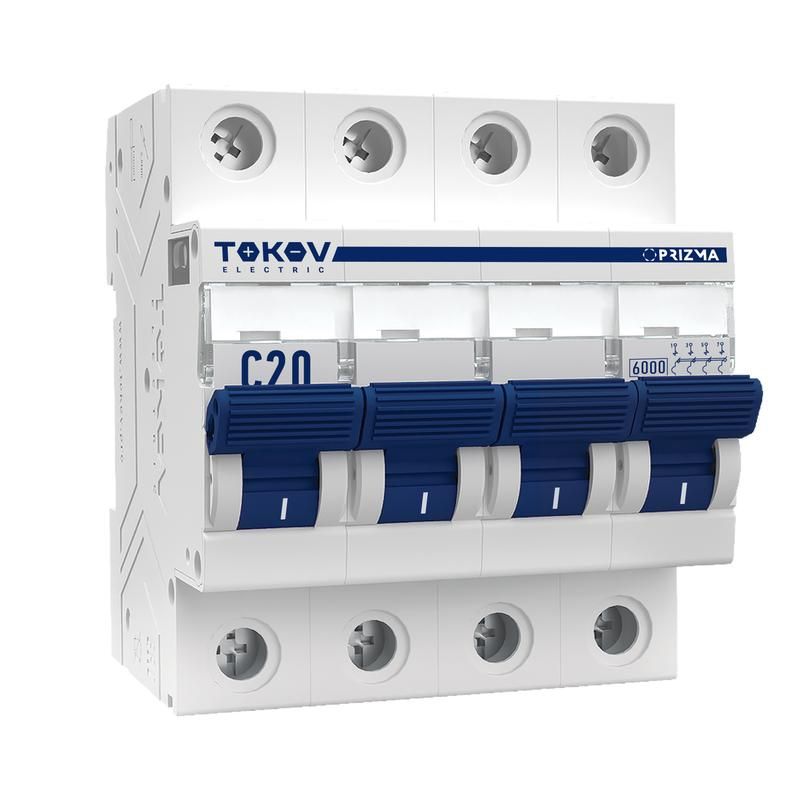

Выключатель автоматический модульный 4п C 20А 6кА PRIZMA TOKOV Electric TKE-PZ60-MCBI-4-20-C

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-20-c - четырёхполюсное устройство для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в щитках жилых, коммерческих и промышленных объектах с нагрузкой до 20 А.

Назначение и область применения

Этот автомат предназначен для защиты четырёхпроводных сетей переменного тока на напряжение до 400 В. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий в трёхфазных системах. Применяется в распределительных щитах для защиты групповых линий, оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, конвейеров и других промышленных потребителей.

Технические характеристики

• Тип тока: переменный (AC), частота 50 Гц
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Количество полюсов: 4 (все четыре защищаются)
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (например, двигатели, освещение, бытовые приборы)
• Отключающая способность: 6 кА при 230 В и 400 В - способен безопасно отключить цепь даже при серьёзном КЗ
• Напряжение изоляции: 500 В
• Импульсное напряжение: 6 кВ - устойчив к кратковременным скачкам напряжения
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Максимальное сечение провода:
  • Жёсткий одножильный: 1–25 мм2
  • Гибкий многожильный: 1–16 мм2
• Ширина по модулю: 4 модуля (72 мм)
• Глубина установки: 50 мм
• Рабочая температура: от –25 C до +60 C

Совместимость и монтаж

Автоматический выключатель TOKOV ELECTRIC tke-pz60-mcbi-4-20-c устанавливается на DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением. Убедитесь, что сечение проводов соответствует допустимому диапазону - особенно важно для многожильных кабелей, которые требуют предварительной опрессовки контактными наконечниками. Монтаж возможен в любом положении, но рекомендуется вертикальное расположение для лучшего теплоотвода.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898. Номинальная отключающая способность 6 кА гарантирует соответствие нормам для использования в распределительных щитах жилых и общественных зданий. Конструкция исключает случайное прикосновение к токоведущим частям благодаря корпусу класса IP20.

Преимущества

• Защита всех четырёх полюсов - повышает безопасность трёхфазных цепей
• Характеристика C позволяет использовать при наличии пусковых токов, характерных для электродвигателей
• Высокая отключающая способность (6 кА) снижает риск повреждений при аварии
• Поддержка широкого диапазона сечений проводов - удобно при использовании различных типов кабеля
• Работает в широком температурном диапазоне - подходит для неотапливаемых помещений

Ограничения применения

• Не предназначена для использования во влажных помещениях или на улице - степень защиты IP20 не обеспечивает защиту от влаги
• Не подходит для цепей с очень высокими пусковыми токами (например, крупные тяжёлые двигатели); для них требуется характеристика D
• Не используется в постоянном токе - только для переменного тока 50 Гц
• Не рекомендован для установки рядом с источниками тепла выше +60 C

Примеры использования

• Щитовая на этаже офисного здания - защита трёхфазной группы розеток и светильников
• Производственный участок - питание станка с асинхронным двигателем мощностью до 4 кВт
• Котельная - управление насосами и вентиляторами
• Складские помещения - распределение питания между несколькими фазами

Практические советы

• При подключении многожильных проводов используйте наконечники типа НШВИ - это предотвращает ослабление контакта со временем
• Проверьте совпадение ширины автомата (4 модуля) с местом на DIN-рейке перед покупкой
• Учитывайте глубину установки (50 мм): убедитесь, что в щите достаточно места для свободного монтажа и обслуживания
• Для трёхфазных систем с нулём обязательно подключайте все четыре полюса - игнорирование одного из них нарушает баланс и создаёт опасность
• При замене старого автомата сверьте характеристику C с нагрузкой - если есть частые ложные срабатывания, возможно, нужна характеристика D
