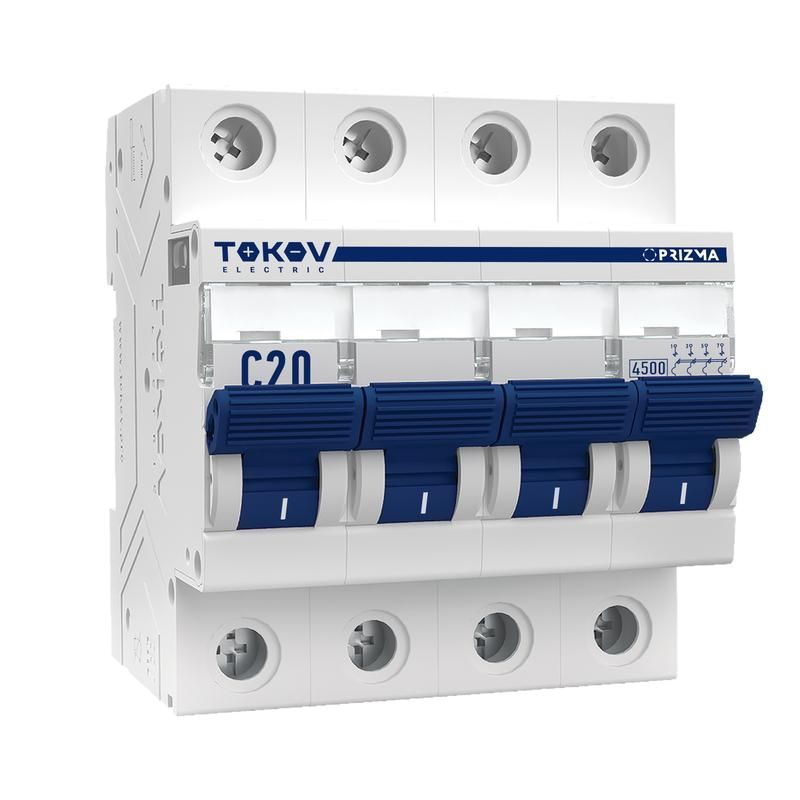

Выключатель автоматический модульный 4п C 20А 4.5кА PRIZMA TOKOV Electric TKE-PZ45-MCBI-4-20-C

Автоматический выключатель модульный 4 полюса 20 А 4.5 кА характеристика C от TOKOV ELECTRIC предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Артикул tke-pz45-mcbi-4-20-c подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Этот автоматический выключатель защищает четырёхпроводные сети переменного тока с напряжением до 400 В. Он используется там, где требуется одновременная отсечка всех фаз при аварии - например, на входе в оборудование, групповые линии трёхфазных потребителей или в системах с глухозаземлённой нейтралью. Подходит для защиты двигателей, нагревательных элементов, освещения и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без отключения.
• Номинальное напряжение: 400 В - рабочее напряжение сети, для которой он рассчитан.
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить.
• Характеристика срабатывания: C - отключение происходит при токе от 5 до 10 кратном от номинального; оптимально для нагрузок с умеренными пусковыми токами (например, двигатели, люминесцентные светильники).
• Количество полюсов: 4 - все четыре полюса отключаются одновременно при срабатывании.
• Ширина: 4 модуля (72 мм) - соответствует стандартному DIN-креплению в щите.
• Изоляционное напряжение: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями и корпусом.
• Импульсное напряжение: 6 кВ - уровень защиты от высоковольтных скачков (например, от грозовых воздействий).
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм, но без защиты от пыли и воды - применяется только внутри закрытых щитов.
• Частота: 50 Гц - предназначено для сетей с промышленной частотой в России и странах СНГ.
• Рабочая температура: от –25 C до +60 C - допустимый диапазон для установки в помещениях с контролируемым микроклиматом.
• Максимальное сечение провода: 25 мм2 (монолитный), 16 мм2 (гибкий) - позволяет подключать медные провода стандартных сечений.
• Глубина монтажа: 50 мм - минимальное расстояние от лицевой панели щита до задней стенки, необходимое для правильной установки.

Совместимость и монтаж

Автоматический выключатель модульный 4 полюса 20 А 4.5 кА характеристика C совместим со всеми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом - требует минимум 4 модуля (72 мм) по ширине и 50 мм по глубине. Для надёжного контакта рекомендуется использовать зажимы с усилием, указанным производителем - затяжка должна быть плотной, но без перегрузки. Многожильные провода необходимо обжимать наконечниками типа НШВИ перед подключением.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60898 и IEC 60898, что гарантирует соответствие европейским нормам безопасности для бытовых и аналогичных применений. Отключение при КЗ происходит гарантированно до 4,5 кА как при 230 В, так и при 400 В. Конструкция обеспечивает механическую блокировку при повреждении и предотвращает случайное включение после срабатывания.

Преимущества

• Полная отсечка всех четырёх полюсов исключает риск сохранения напряжения на одной из фаз при аварии.
• Характеристика C обеспечивает отказ от ложных срабатываний при запуске оборудования с повышенным пусковым током.
• Высокая отключающая способность (4,5 кА) делает её подходящей для большинства современных распределительных щитов в многоэтажках и производстве.
• Поддержка больших сечений проводов (до 25 мм2) снижает необходимость в переходниках и адаптерах.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не подходит для защиты мощных двигателей с очень высоким пусковым током (например, крупные насосы, компрессоры); для них лучше выбрать характеристику D.
• Не работает в сетях постоянного тока - только для переменного тока 50 Гц.
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно установить УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 15 кВт в цеху.
• Входной автомат для группы розеток в офисе с несколькими компьютерами и принтерами.
• Щитовая защита для системы кондиционирования с внешним блоком.
• Распределительный щит в административном здании с трёхфазным освещением и силовой нагрузкой.

Практические советы

• При выборе автомата проверьте, чтобы ширина щита позволяла установить 4 модуля - некоторые старые модели имеют ограниченную вместимость.
• Если в цепи есть чувствительная электроника, обязательно используйте параллельно УЗО - этот автомат не защищает от утечек тока.
• При использовании многожильных проводов всегда применяйте наконечники - они предотвращают ослабление контакта при вибрации.
• Не устанавливайте автомат рядом с источниками тепла (например, возле ТЭНа или термореле) - это может вызвать ложное срабатывание.
• Проверяйте маркировку на корпусе перед монтажом - убедитесь, что указаны именно 20 А и характеристика C, а не другие значения.
