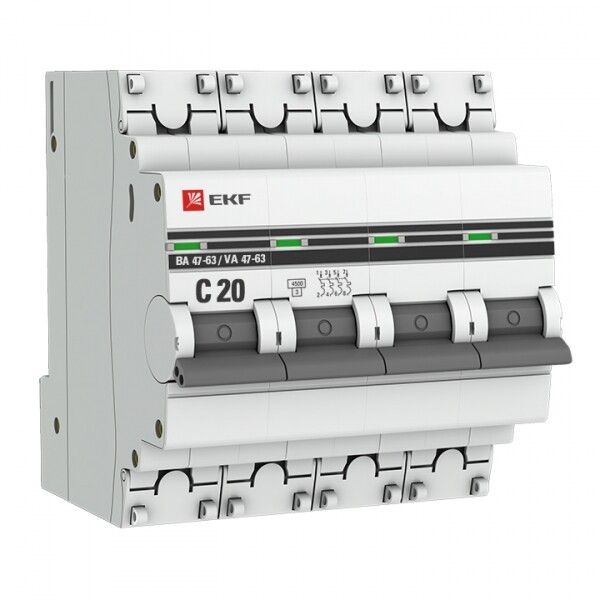

Выключатель автоматический четырехполюсный ВА 47-63 20А C 4,5кА PROxima | mcb4763-4-20C-pro EKF (замена - M634420C)

Автоматический выключатель модульный четырехполюсный 20А C 4.5кА ВА 47-63 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных системах. Этот прибор — часть серий PROxima и ВА 47-63, совмещает надежную конструкцию с простотой монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 20А C 4.5кА ВА 47-63 защищает четырехпроводные сети переменного тока с напряжением до 400 В. Он используется в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры, где требуется одновременная защита всех фаз и нулевого провода. Подходит для питания оборудования с высоким пусковым током — насосов, компрессоров, конвейеров, групп освещения и силовых розеток.

Технические характеристики

• Номинальный ток: 20 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания.
• Характеристика срабатывания: C — срабатывает при токах 5–10 кратном от номинала; подходит для нагрузок с умеренным пуском (электродвигатели, светильники).
• Номинальное напряжение: 400 В AC / 660 В изоляции — рассчитан на трехфазные сети 380/220 В и обеспечивает безопасную изоляцию при повышенных напряжениях.
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины.
• Класс токоограничения: 3 — снижает энергию КЗ, уменьшая повреждения в цепи.
• Сечение проводника: 1–25 мм² — позволяет подключить медные провода любого распространенного сечения.
• Ширина: 4 модуля (72 мм) — занимает четыре ячейки на DIN-рейке.
• Глубина монтажа: 41 мм — требует минимального свободного места внутри щита.
• Потери мощности: 10,3 Вт — энергопотребление при работе, влияющее на нагрев в плотных щитах.
• Частота: 50 Гц — для сетей России и стран СНГ.
• Рабочая температура: от –25°C до +50°C — работает в большинстве климатических условий, включая неотапливаемые помещения.
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги — монтируется только во внутренних щитах.
• Категория перенапряжения: III — предназначено для установки в распределительных устройствах, где возможны скачки напряжения.
• Наличие нейтрали: да — имеет отдельный зажим для N-провода, позволяющий отключать все проводники одновременно.
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки) — двойная защита по обоим типам аварийных режимов.
• Норматив: ГОСТ Р 50345-2010 (МЭК 60898-2-2006) — соответствие международным требованиям к модульным автоматам.

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный 20А C 4.5кА ВА 47-63 устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путем защелкивания — никаких болтов или креплений не требуется. Все четыре полюса имеют одинаковый шаг, поэтому устройство легко сочетается с другими модулями в одном ряду. Для подключения используйте провода сечением 1–25 мм². Нейтральный проводник подключается к отдельному зажиму, помеченному буквой “N”. Убедитесь, что в щите достаточно глубины (минимум 41 мм) и воздушного зазора вокруг аппарата для теплоотвода.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 соответствует ГОСТ Р 50345-2010 и имеет класс токоограничения 3, что снижает риск возгорания при КЗ. Конструкция включает пластиковые крышки на зажимах — они предотвращают случайное прикосновение к токоведущим частям и позволяют опломбировать устройство для контроля доступа. Цветовая индикация (зеленый — включен, красный — отключен) помогает быстро определить состояние автомата без тестирования. Сертифицирован для работы в условиях степени загрязнения 2 — то есть в помещениях с нормальным уровнем пыли, без химически активной среды.

Преимущества

• Усиленный корпус с заклепками — предотвращает деформацию и расхождение деталей при длительной эксплуатации.
• Удобная ручка управления — обеспечивает четкий визуальный и тактильный сигнал положения контакта.
• Цветной индикатор состояния — ускоряет диагностику в щитах с большим количеством автоматов.
• Поддержка нейтрального проводника — необходима для правильного функционирования в TN-S и TN-C-S системах.
• Возможность доп. комплектации — можно установить дополнительные аксессуары (блокировки, сигнализация, дистанционное управление).
• Долгий гарантийный срок — 84 месяца, что свидетельствует о высокой надежности сборки.

Ограничения применения

• Не предназначен для установки на открытом воздухе или в сырых местах — степень защиты IP20 не защищает от влаги.
• Не рекомендован для цепей с очень высоким пусковым током (например, крупные двигатели >10 кВт) — характеристика C может давать ложные срабатывания.
• Не подходит для постоянной работы при температуре выше +50°C — в таких случаях нужен автомат с более широким температурным диапазоном.
• Не следует использовать в качестве основного рубильника — он не рассчитан на частые ручные включения/выключения (более 10 раз в день).

Примеры использования

• Защита группы розеток в квартире с кондиционером, стиральной машиной и микроволновкой.
• Щит на этаже многоквартирного дома — отключение всей трёхфазной линии при аварии.
• Промышленный станок с двигателем 3 кВт — защита от перегрузки и КЗ в цепи 380 В.
• Осветительная группа в торговом зале с люминесцентными и LED-светильниками.
• Распределительный щит на складе с несколькими потребителями по одной фазе и нулю.

Практические советы

• Перед монтажом проверьте, чтобы сечение проводов входило в диапазон 1–25 мм² — слишком тонкий провод вызовет перегрев, слишком толстый — плохо зажмётся.
• Обязательно затяните винты зажимов моментом, указанным в инструкции — недостаточно затянутый контакт греется, переусердствовать нельзя — можно сломать пластик.
• Если щит находится в холодном помещении, убедитесь, что температура не ниже –25°C — при этом время срабатывания теплового расцепителя увеличивается.
• При использовании в щитах с ограниченным пространством учтите глубину 41 мм — не забудьте про зазоры для других элементов.
• Для обслуживания и пломбирования используйте специальные крышки — они не просто декоративны, а препятствуют несанкционированному вмешательству.
• При замене старого автомата — выбирайте аналогичную характеристику C, а не B или D — изменение может привести к ложным отключениям или отказу защиты.
