Автоматический выключатель ВА-101 3P+N 20А C 4.5кА - 11255DEK APC

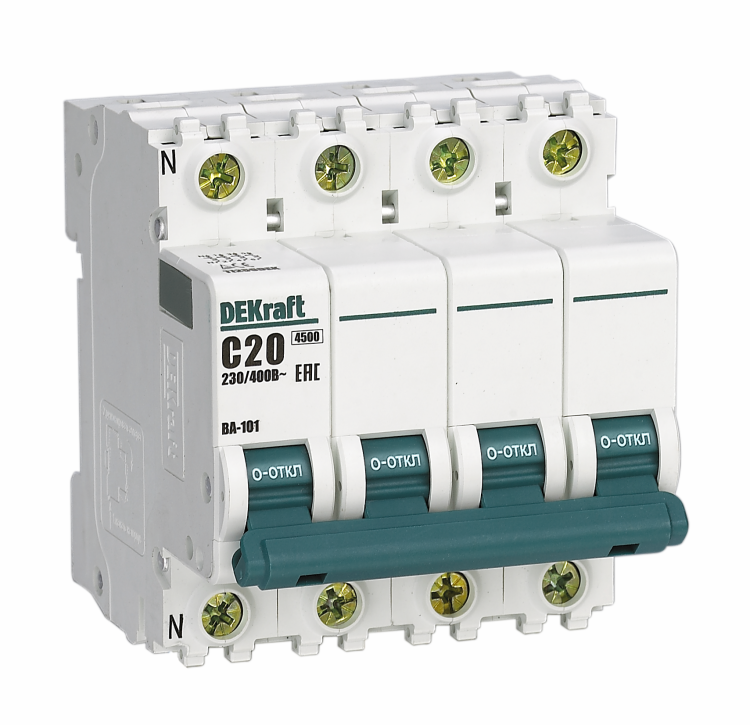

Автоматический выключатель ВА-101 от DEKraft - четырёхполюсный модульный аппарат с коммутируемым нейтралью, предназначенный для защиты электропроводки от перегрузок и коротких замыканий в трёхфазных сетях 400 В. Номинальный ток 20 А и характеристика C делают его подходящим для нагрузок с умеренным пуском, таких как двигатели и освещение. Артикул 11255dek соответствует серийному решению DEKraft ВА-101.

Назначение и область применения

Автоматический выключатель ВА-101 используется для защиты распределительных щитов в трёхфазных цепях переменного тока с нейтралью. Подходит для бытовых, офисных и промышленных объектов, где требуется надёжная защита оборудования. Применяется в системах питания станков, насосов, вентиляторов, кондиционеров и других устройств с активной или слегка индуктивной нагрузкой.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4 (3 фазы + N)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок с пусковыми токами
• Частота: 50 Гц
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на провода
• Степень защиты IP20 - защищён от доступа пальцами, но не от пыли и воды
• Ширина по модулям: 4 М (72 мм)
• Глубина монтажа: 73 мм
• Способ монтажа: на DIN-рейку 35 мм
• Тип напряжения: переменный ток (AC)
• Коммутируемый нейтральный проводник: да - нейтраль размыкается вместе с фазами

Совместимость и монтаж

Выключатель совместим со всеми стандартными DIN-рейками 35 мм. Установка выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требует. Клеммы рассчитаны на медные жилы сечением до 16 мм2. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов положения) только с левой стороны устройства. Обращайте внимание на глубину монтажа - 73 мм - чтобы избежать пересечений с другими элементами в щите.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC/EN 60947-2. Сплошная лицевая панель предотвращает случайный контакт с токоведущими частями. 5 монолитных заклёпок обеспечивают механическую целостность корпуса даже при вибрациях. Класс токоограничения 3 снижает риск возгорания при аварии. IP20 позволяет использовать только внутри закрытых щитов, не во влажных или запылённых помещениях.

Преимущества

• Коммутируемый нейтраль - повышает безопасность при обслуживании, исключая потенциал на нулевом проводе
• Боковые каналы охлаждения - поддерживают стабильную работу при повышенных температурах в щите
• Увеличенная прочность корпуса благодаря монолитным заклёпкам - меньше вероятность деформации при сборке
• Поддержка дополнительных аксессуаров - можно легко расширить функциональность без замены автомата
• Класс 3 токоограничения - минимизирует повреждение кабеля при КЗ

Ограничения применения

• Не предназначен для использования вне закрытых электрощитов - IP20 не защищает от пыли и влаги
• Не рекомендован для мощных двигателей с высоким пусковым током (>10×Iн) - возможны ложные срабатывания
• Не подходит для постоянного тока (DC) - работает только с переменным током 50 Гц
• Дополнительные аксессуары устанавливаются только слева - нельзя использовать правую сторону
• Работает при температуре от -25C до +40C - не для экстремальных условий

Примеры использования

• Защита трёхфазного конвейера с асинхронным двигателем 3 кВт
• Щит управления HVAC-системой с вентиляторами и насосами
• Распределительный щит торгового центра с группой осветительных контуров
• Линия питания станка ЧПУ с контролируемым пуском

Практические советы

• Выбирая автомат ВА-101, проверьте соответствие сечения кабеля - для 20 А оптимально 2,5–4 мм2 меди
• При установке в плотно набитый щит учтите глубину 73 мм - возможно потребуется увеличить размер шкафа
• Если нужна сигнализация срабатывания - используйте аксессуары только с левой стороны, они совместимы с этой серией
• Не затягивайте клеммы слишком сильно - это может повредить пластик и вызвать нагрев контакта
• Для помещений с высокой влажностью или пылью выбирайте автоматы с IP44 и выше - этот модельный ряд не подходит
