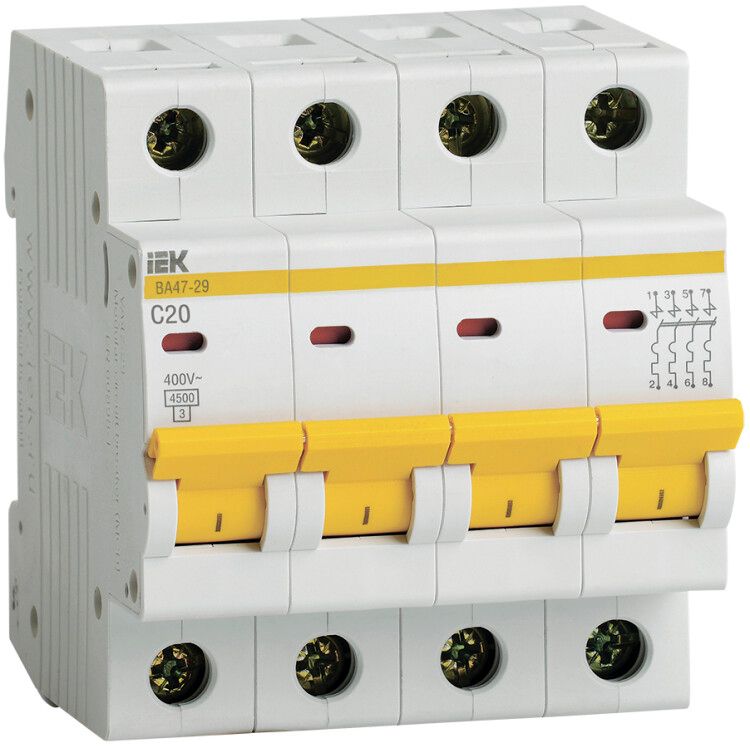

Выключатель автоматический четырехполюсный ВА47-29 20А C 4,5кА KARAT | MVA20-4-020-C IEK

Автоматический выключатель ВА47-29 от IEK — надёжный четырёхполюсный коммутационный аппарат с номинальным током 20 А и характеристикой C, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектов, обеспечивает долгую службу благодаря улучшенной конструкции и соответствует ГОСТ Р 50345.

Назначение и область применения

Автоматический выключатель ВА47-29 используется для защиты четырёхпроводных трёхфазных сетей переменного тока на 400 В. Он отключает питание при возникновении сверхтоков — как от длительной перегрузки, так и от внезапного короткого замыкания. Применяется в вводно-распределительных устройствах (ВРУ), этажных щитах, на производствах, в торговых центрах и многоквартирных домах. Особенно эффективен там, где требуется одновременная защита всех фаз и нулевого провода.

Технические характеристики

• Количество полюсов: 4 — защита всех фаз и нуля в одной единице
• Номинальный ток: 20 А — максимальный постоянный ток, который выдерживается без отключения
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Номинальная отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В AC — рассчитан на трёхфазную сеть 380–400 В
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Класс токоограничения: 3 — быстрое отключение снижает энергию КЗ, защищая оборудование
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Максимальное сечение кабеля: 25 мм² — позволяет подключить мощные провода
• Степень защиты: IP20 — защита от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ4 — работает при температурах от -40 °C до +50 °C, подходит для неотапливаемых помещений
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Ширина по модулям: 4M — занимает 4 стандартных места на DIN-рейке
• Глубина монтажа: 73,6 мм — требует достаточного пространства внутри щита

Совместимость и монтаж

ВА47-29 монтируется на стандартную DIN-рейку 35 мм. Для подключения используются винтовые зажимы, поддерживающие медные провода сечением от 0,5 до 25 мм². Обратите внимание: сечение более 25 мм² не допускается — это может повредить зажимы. Устройство имеет два типа входов: можно одновременно использовать шины с контактами типов PIN и FORK — удобно при организации сборки в щитах. Для подключения дополнительных устройств (блокировок, расцепителей) предусмотрено безвинтовое соединение — достаточно просто вставить модуль в гнездо. При монтаже учтите глубину 73,6 мм — не все щиты подходят, особенно узкие модели. Также проверьте наличие свободных 4 модулей на рейке.

Безопасность и стандарты

Автоматический выключатель ВА47-29 соответствует требованиям ГОСТ Р 50345 и техническим условиям ТУ 2000 АГИЕ.641.235.003. Класс токоограничения 3 гарантирует минимальную энергию, передаваемую в цепь при КЗ, что снижает риск повреждения кабелей и оборудования. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги — не применяйте во влажных помещениях без дополнительной герметизации. Опломбировка выводов возможна через запатентованное решение — важно для энергонадзорных органов и контроля целостности системы.

Преимущества

• Контакты из серебросодержащего композита — увеличивают срок службы и снижают нагрев при больших токах
• Усиленный корпус с двумя дополнительными заклёпками — предотвращает деформацию при затяжке проводов
• Индикатор положения контакта — чётко показывает, включен или отключен выключатель
• Защита теплового расцепителя плексигласовой вставкой — исключает механические повреждения и попадание посторонних предметов
• Поддержка двойного подключения шинами PIN/FORK — экономит время при сборке щитов
• Работа при экстремальных температурах (-40…+50 °C) — подходит для холодных складов, уличных щитов, производственных площадок

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 недостаточна
• Не рекомендуется для цепей с высокими пусковыми токами (например, крупные насосы, компрессоры) — лучше выбрать характеристику D
• Не подходит для однофазных систем без необходимости защиты нуля — тогда достаточно 1P+N или 2P
• Требует точного соблюдения сечения кабеля — использование проводов >25 мм² может вызвать перегрев и выход из строя
• Не является устройством дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Щитовая на этаже многоквартирного дома — защита трехфазной сети для лифта, насосов, общего освещения
• Производственный участок — управление и защита трёхфазного станка с двигателем 3 кВт
• Коммерческий центр — распределение питания между несколькими торговыми точками
• Неотапливаемый щит на улице — благодаря классу УХЛ4 может работать зимой при минусовых температурах

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения кабеля — используйте только 0,5–25 мм²
• При установке в плотном щите убедитесь, что есть место под глубину 73,6 мм и 4 модуля
• Для защиты от утечек тока параллельно установите УЗО — ВА47-29 не реагирует на токи утечки
• Если в цепи есть двигатель с пуском выше 5×Iн — выбирайте характеристику D вместо C
• При использовании в холодных местах (склады, улица) контролируйте конденсат — хотя выключатель выдерживает -40 °C, влага внутри щита может вызвать коррозию
• Проверяйте индикатор после каждого отключения — он показывает, был ли сработан механизм, даже если ручка кажется в положении “ON”
