Выключатель автоматический четырехполюсный 20А С 4.5kA 400В City9 Set - C9F34420 APC

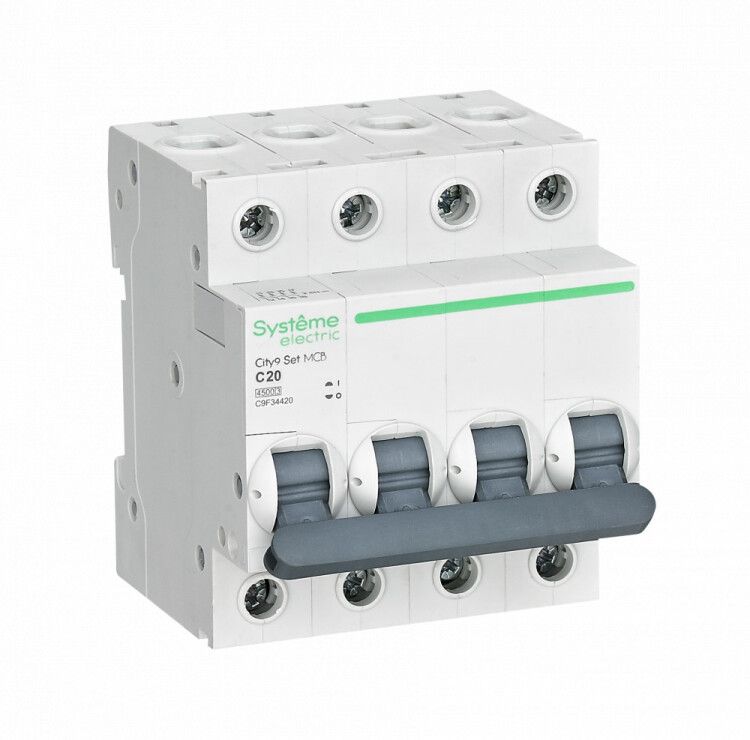

Автоматический выключатель модульный четырехполюсный 20А С 4.5кА 400В от бренда Systeme Electric (артикул c9f34420) предназначен для защиты трёхфазных цепей с нейтралью от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Этот автомат защищает электрические сети переменного тока напряжением до 400 В. Он используется там, где требуется одновременная коммутация всех фаз и нулевого проводника - например, в трёхфазных силовых цепях оборудования, системах освещения, насосах, компрессорах и других устройствах с нейтральной точкой.

Модель подходит для установки в щитах с доступом обслуживающего персонала, так как имеет степень защиты IP20 - не предназначена для открытой улицы или сырых помещений.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выдерживает автомат без срабатывания.
• Количество полюсов: 4 - три фазы + нейтраль, все коммутируются одновременно.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимальна для нагрузок с пусковыми токами (электродвигатели, трансформаторы).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до 4500 А.
• Напряжение изоляции: 440 В - гарантирует надёжную изоляцию между контактами даже при кратковременных скачках напряжения.
• Частота: 50–60 Гц - совместим с сетями России, Европы и большинства стран мира.
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая тепловую нагрузку на оборудование.
• Площадь сечения провода: 1–25 мм2 - позволяет подключать медные кабели от маломощной проводки до мощных линий.
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (18 мм каждый) на рейке.
• Глубина монтажа: 45 мм - требует свободного места внутри шкафа для правильной установки.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов больше 12,5 мм; не защищён от воды и пыли.
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, что повышает безопасность при обслуживании.
• Род тока: AC - работает только с переменным током.
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным уровнем пыли и влаги (например, в административных зданиях).

Совместимость и монтаж

Автоматический выключатель modulnyy chetyrekhpoljusnyy 20A S 4.5kA 400B (c9f34420) устанавливается на стандартную DIN-рейку типа TS35. Монтаж выполняется путём защёлкивания - никаких болтов или инструментов не требуется.

Подключение проводов осуществляется через верхние и нижние клеммы. Все контакты имеют защиту от случайного попадания проводов внутрь - предотвращает короткие замыкания при неквалифицированном монтаже.

Учитывайте глубину монтажа (45 мм): при сборке щита оставьте минимум 50 мм свободного пространства сзади для удобства работы и вентиляции.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-2. Конструкция выполнена с учётом безопасности персонала: ударопрочный корпус из термостойкого пластика и шесть металлических заклёпок обеспечивают механическую прочность. Наличие коммутируемого нуля снижает риск поражения током при ремонте.

Преимущества

• Комбинированная защита: отключаются сразу все четыре полюса - фазы и ноль - при любой аварии.
• Механизм “мгновенной коммутации” - обеспечивает быстрый разрыв цепи, снижая риск возгорания.
• Широкий диапазон сечения проводов (1–25 мм2) - универсальность для различных типов кабелей.
• Класс токоограничения 3 - минимальное воздействие энергии КЗ на подключенное оборудование.
• Компактность: всего 4 модуля DIN - экономия места в щите.

Ограничения применения

• Не применяется вне помещений - IP20 не защищает от влаги и пыли.
• Не подходит для постоянных токов (DC) - только для переменного тока 50–60 Гц.
• Не рекомендован для цепей с высокими импульсными нагрузками (например, сварочные аппараты), если не проверены пусковые токи.
• Не следует использовать в средах с классом загрязнения 3 и выше (промышленные цеха с металлической пылью, химическими испарениями).

Примеры использования

• Защита трёхфазного двигателя насоса в системе водоснабжения.
• Щит управления конвейерной линией на заводе.
• Распределительный щит многоквартирного дома с трёхфазным вводом и нейтралью.
• Питание группы светильников в торговом зале с общим нулевым проводом.

Практические советы

• Выбирая этот автомат, убедитесь, что ваша сеть действительно требует коммутации нуля - в некоторых случаях достаточно 3P автомата.
• Проверьте соответствие сечения кабеля (1–25 мм2) перед подключением - слишком толстый провод не войдёт в клемму, слишком тонкий может плохо зажаться.
• При установке в плотно заполненные щиты следите за температурой - автомат не рассчитан на работу при температурах выше +40C без принудительного охлаждения.
• Для сервисного обслуживания используйте только отвертки с изолированными ручками - хотя клеммы защищены, внешняя часть всё ещё находится под потенциалом.
• Автоматический выключатель модульный четырехполюсный 20А С 4.5кА 400В от Systeme Electric (c9f34420) можно заменить аналогичными изделиями серии City9 SET - они взаимозаменяемы по форме, клеммам и характеристикам.
