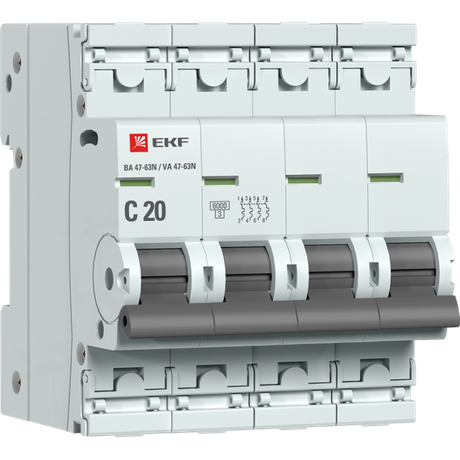

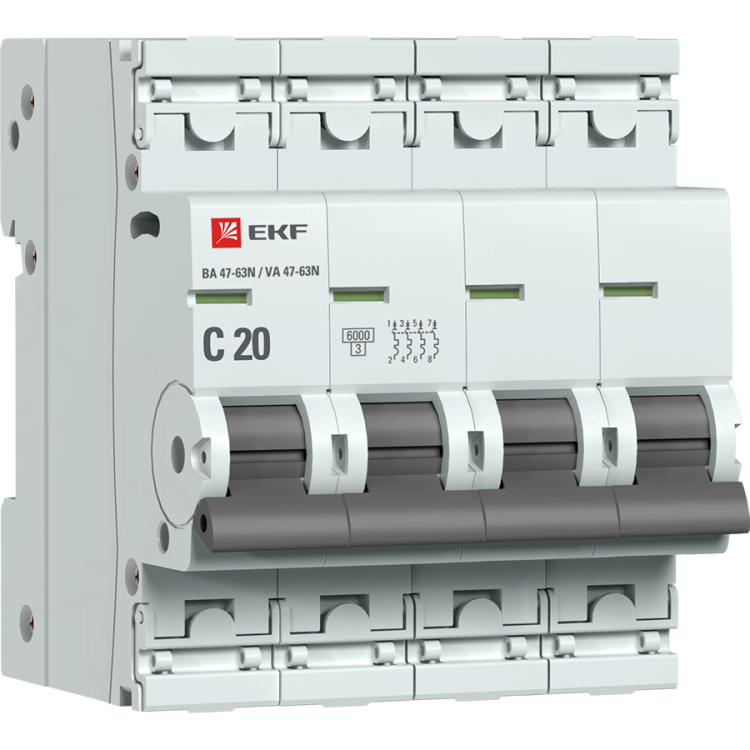

Автоматический выключатель 4P 20А (C) 6кА ВА 47-63N PROxima - M636420C EKF

Автоматический выключатель ВА 47-63N PROxima - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных и коммерческих объектов. Бренд EKF, артикул m636420c.

Назначение и область применения

Автоматический выключатель ВА 47-63N PROxima предназначен для защиты сетей переменного тока с номинальным напряжением до 230 В. Четыре полюса позволяют одновременно отключать все фазы и ноль - это важно для безопасного обслуживания трёхфазных нагрузок. Применяется в распределительных щитах на предприятиях, в офисах, торговых центрах и других объектах с высокой плотностью оборудования. Особенно актуален для групповых линий, где требуется полное отключение всех проводников - например, для питания станков, систем вентиляции или освещения.

Технические характеристики

• Номинальный ток: 20 А - выдерживает постоянную нагрузку до этого значения без срабатывания
• Характеристика срабатывания: C - подходит для нагрузок со средним пусковым током (электродвигатели, люминесцентные светильники, трансформаторы)
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Напряжение: 230 В AC, частота 50 Гц - стандарт для бытовых и промышленных сетей в России
• Изоляционное напряжение: 660 В - гарантирует безопасную работу даже при кратковременных скачках напряжения
• Импульсное напряжение: 4 кВ - защищён от внешних электромагнитных помех и ударов молнии через системы защиты
• Ширина: 4 модуля (72 мм) - занимает стандартное место на DIN-рейке
• Сечение провода: 1–16 мм2 - совместим с большинством медных проводов, используемых в силовых цепях
• Температурный режим: от –25C до +50C - работает в неотапливаемых помещениях и на улице внутри щита
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Глубина монтажа: 50 мм - требует достаточного места в корпусе щита
• Степень загрязнения 2 - рассчитан на нормальные условия эксплуатации без значительного скопления пыли и влаги

Совместимость и монтаж

Устройство устанавливается на стандартную DIN-рейку типа TS35. Монтаж осуществляется путём защёлкивания - никаких дополнительных креплений не требуется. Клеммы выполнены в виде двухпозиционного зажима: можно вставить провод с одной стороны и дополнительно затянуть винт с другой - повышает надёжность соединения. Для работы нужны провода сечением от 1 до 16 мм2. Удобная рукоятка позволяет легко визуально определить состояние аппарата: вверх - включено, вниз - отключено. Цветовая индикация на передней панели показывает реальное положение контактов - красный цвет означает отключение, белый - включение.

Безопасность и стандарты

Автоматический выключатель ВА 47-63N PROxima соответствует требованиям ГОСТ IEC 60898-1 - международному стандарту для квартирных и аналогичных распределительных устройств. Наличие пластиковых крышек над клеммами исключает случайный доступ к токоведущим частям после монтажа. Это особенно важно для соблюдения правил безопасности при обслуживании щитов. Также предусмотрена возможность пломбировки - позволяет запечатывать устройство для предотвращения несанкционированного вмешательства.

Преимущества

• Усиленный корпус с дополнительными заклёпками - снижает риск деформации при длительной эксплуатации
• Цветовая индикация состояния контактов - экономит время при диагностике отказов
• Две точки фиксации провода - минимизирует риск ослабления соединения
• Высокая степень механической прочности - увеличивает срок службы в условиях вибраций и перепадов температур
• Гарантия 84 месяца - один из самых длинных сроков среди аналогов на рынке

Ограничения применения

• Не предназначен для использования вне помещений - IP20 не защищает от влаги и пыли
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные насосы или компрессоры) - лучше выбрать характеристику D
• Подходит только для однофазных и трёхфазных сетей с нулевым проводом - не используется в системах TT или IT без нейтрали
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита трёхфазного станка с двигателем мощностью до 4 кВт
• Отключение группы осветительных приборов в торговом зале
• Щитовое оборудование в административном здании для отключения целой линии
• Распределительный щит на складе с несколькими потребителями, требующими полного отключения всех проводников

Практические советы

• При выборе автомата проверьте, чтобы глубина вашего щита была больше 50 мм - иначе он не войдёт полностью
• Для многожильных проводов используйте наконечники - они предотвращают осыпание жил при затяжке
• Если в цепи есть двигатель, убедитесь, что его пусковой ток не превышает 5–7× от 20 А; если выше - выбирайте характеристику D
• После монтажа обязательно проверьте, что крышка на клеммах плотно закрыта - это обязательное условие для сохранения гарантии
• Для комплексной защиты добавьте УЗО перед этим автоматом, если требуется защита от поражения током
