Выключатель автоматический четырёхполюсный 20A B 6kA City9 | C9F16420 |Systeme Electric APC

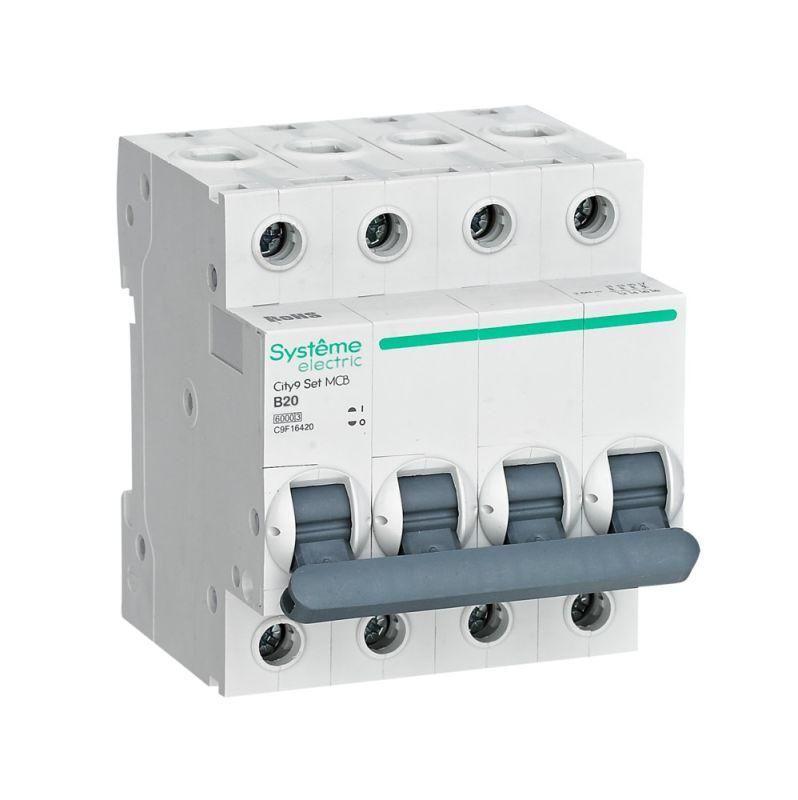

Автоматический выключатель City9 Set от Systeme Electric (артикул c9f16420) - четырёхполюсный аппарат для защиты электрических цепей 380/400 В от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

City9 Set предназначен для защиты электрических цепей переменного тока с напряжением до 400 В. Обеспечивает надёжную работу в условиях частой коммутации и колебаний нагрузки. Применяется в распределительных щитах зданий, на производствах, в системах освещения, кондиционирования и оборудования с умеренным пусковым током - например, насосов, вентиляторов, светильников и малых станков.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может держать без отключения
• Количество полюсов: 4 (3 фазы + N) - защищает все проводники, включая нейтраль
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 × In, подходит для бытовых и слаботочных нагрузок
• Рабочее напряжение: 380 В; номинальное напряжение изоляции: 440 В - обеспечивает запас прочности при скачках напряжения
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Поперечное сечение провода: 1–25 мм2 - позволяет подключить медные кабели от 1 до 25 квадратов
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование после точки отключения
• Степень защиты IP20 - предотвращает случайный контакт с токоведущими частями, но не защищает от воды и пыли
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм шириной), глубина монтажа 45 мм
• С коммутируемым нейтральным проводником - ноль также отключается при аварии, повышает безопасность при обслуживании
• Степень загрязнения 2 - рассчитан на использование в помещениях с умеренной запылённостью (офисы, склады, производственные цеха без агрессивной среды)

Совместимость и монтаж

City9 Set совместим со всеми стандартными DIN-рейками типа TS35. Монтаж выполняется путём защёлкивания на рейку - никаких болтов или инструментов не требуется. Для подключения используйте провода сечением 1–25 мм2. Надёжные клеммы имеют зажим с двойным контактом, что исключает проскальзывание и нагрев. После монтажа проверьте плотность затяжки - рекомендуется использовать крестовую отвёртку с моментом около 0,5–0,7 Нм. Убедитесь, что ширина щита достаточна для 4 модулей (72 мм) и есть свободное место для тепловыделения.

Безопасность и стандарты

Устройство соответствует международному стандарту IEC/EN 60947-2. Конструкция выполнена с учётом требований безопасности: ударопрочный термостойкий пластик, 6 металлических заклёпок усиливают корпус, клеммы спроектированы так, чтобы провода не могли попасть внутрь механизма. Отключение происходит при помощи механизма «мгновенной коммутации» - это гарантирует быстрый разрыв цепи даже при больших токах КЗ.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при ремонте, исключает потенциал на нулевой жиле
• Класс токоограничения 3 - снижает риск повреждения кабеля и подключённого оборудования при КЗ
• Изолированные клеммы - минимизируют риск поражения током при работе рядом с устройством
• Устойчивый к механическим воздействиям корпус - выдерживает удары и вибрацию в промышленной среде
• Чёткая визуальная индикация положения - рычаг легко определяет состояние «вкл/выкл/трип»

Ограничения применения

• Не предназначено для использования во влажных, пыльных или агрессивных средах - степень защиты IP20 не допускает контакта с водой или пылью
• Не подходит для цепей с высокими пусковыми токами (например, мощные двигатели, сварочные аппараты) - характеристика B слишком чувствительна
• Не используется в DC-сетях - работает только с переменным током
• Не рекомендован для установки вне помещений или в щитах без герметизации
• Не следует применять в местах с температурой выше +40 C без принудительного охлаждения

Примеры использования

• Главный входной автомат в квартирном щите с трёхфазным питанием
• Защита группы розеток в офисе с компьютерами, серверами и оргтехникой
• Щит управления конвейерной линией с несколькими двигателями малой мощности
• Распределительный щит на складе с освещением, вентиляцией и зарядными устройствами

Практические советы

• Выбирая City9 Set, убедитесь, что ваша сеть имеет напряжение 380 В - не подключайте его в однофазные сети 220 В без необходимости
• При использовании в щитах с ограниченным пространством - учитывайте глубину монтажа (45 мм) и наличие места для проводов
• Для многожильных проводов используйте наконечники - они обеспечивают лучший контакт в клеммах
• Перед первым включением проверьте, что все полюса работают одинаково - протестируйте отключение по каждому из них
• Не заменяйте этот автомат на более слабый - 6 кА отключающей способности важны для современных сетей с высокой возможностью КЗ
• При замене старого автомата - сравните класс токоограничения: если был класс 2, переход на Class 3 повысит безопасность
