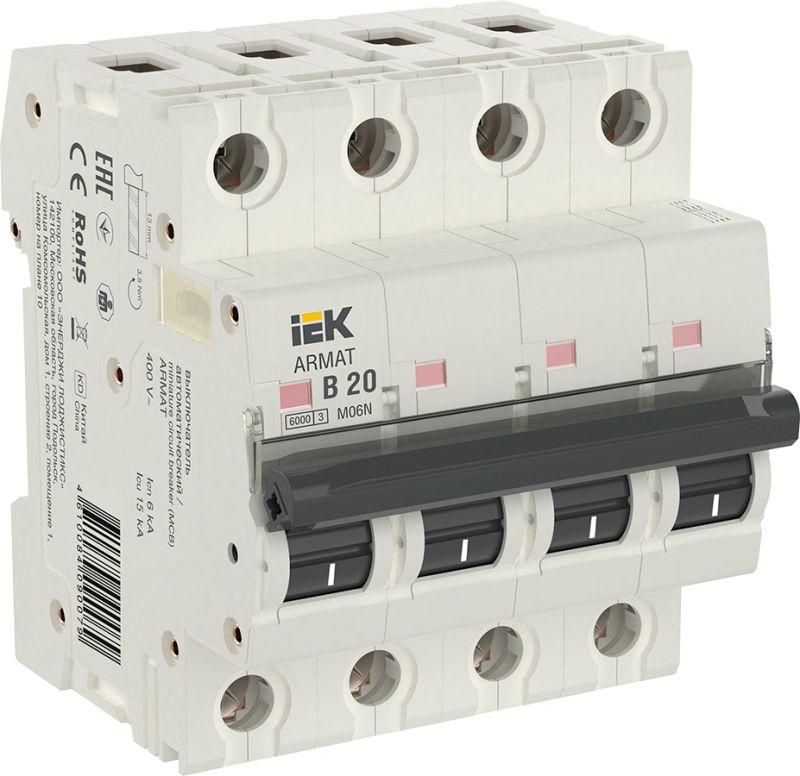

Выключатель автоматический четырехполюсный M06N 4P B 20А 6кА ARMAT | AR-M06N-4-B020 IEK

Автоматический выключатель четырехполюсный B 20А 6кА M06N от IEK предназначен для защиты четырёхпроводных сетей переменного тока от перегрузок и коротких замыканий. Устройство серии ARMAT подходит для бытовых и аналогичных объектов, где требуется надёжная коммутация и защита на 400 В. Артикул ar-m06n-4-b020 соответствует стандартным требованиям монтажа на DIN-рейку.

Назначение и область применения

Автоматический выключатель четырехполюсный B 20А 6кА M06N защищает электрические цепи с четырьмя фазами и нулём - например, питание трёхфазных потребителей с нейтралью: электрокотлы, насосы, системы вентиляции, станки с управлением по сети 380/220 В. Подходит для установки в щитках жилых домов, офисов, малых производственных помещений. Применяется там, где важно отключить все фазы одновременно при аварии.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока; изоляция рассчитана на 500 В;
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который выключатель может безопасно отключить;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (освещение, бытовые приборы);
• Количество полюсов: 4 - отключаются все четыре провода (L1, L2, L3, N) одновременно;
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки);
• Количество модулей DIN: 4 - занимает 4 стандартных модуля на рейке (17,5 мм каждый);
• Максимальное сечение кабеля: 25 мм2 - можно подключать медные провода до этого сечения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - используется только внутри закрытых щитов;
• Рабочий диапазон температур: от –40 C до +70 C - допустимо использование в неотапливаемых помещениях;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижая энергию КЗ;
• Цвет корпуса: белый - стандартизирован для промышленной эстетики;
• Гарантия: 15 лет - один из самых длинных сроков среди аналогов.

Совместимость и монтаж

Автоматический выключатель четырехполюсный B 20А 6кА M06N монтируется на стандартную DIN-рейку типа TS35. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 1–1,5 Нм, чтобы не повредить контакты. Все полюса имеют одинаковые входные и выходные клеммы - порядок подключения фаз не важен, но ноль (N) должен быть подключен именно к полюсу, помеченному как “N”. Устройство совместимо с другими аппаратами серии ARMAT, что позволяет собирать унифицированные щиты. Дополнительно можно установить блоки сигнализации, AUX-контакты или дифференциальные автоматы - функционал расширяемый.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2. Сертифицирован для работы в условиях климатического исполнения УХЛ4 - устойчив к колебаниям температуры и влажности в пределах нормы. Класс токоограничения 3 гарантирует соответствие требованиям безопасности при высоких токах КЗ. Отключение всех полюсов исключает риск сохранения потенциала на одном из проводов после срабатывания.

Преимущества

• Высокая надёжность благодаря двухступенчатой системе расцепления (электромагнитной и тепловой);
• Долгий срок службы - 15 лет гарантии указывает на качество материалов и сборки;
• Широкий температурный диапазон - работает даже в холодных помещениях без подогрева;
• Поддержка расширения - возможность добавления аксессуаров (блоки управления, индикации);
• Совместимость со всей серией ARMAT - легко заменить или дополнить другие автоматы в щите.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от воды, пыли и механических воздействий;
• Не подходит для мощных двигателей с высокими пусковыми токами - характеристика B сработает при старте насосов, компрессоров, лучше использовать C или D;
• Не рекомендован для сетей с постоянным током - только для переменного тока 50 Гц;
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электрокотла 12 кВт в частном доме - отключает все фазы при перегрузке;
• Щитовая на этаже многоквартирного дома - распределение питания на три квартиры через 4-полюсный автомат;
• Оборудование мастерской: станок с ЧПУ, освещение и вентиляция - единое отключение при аварии;
• Вводной автомат в щите с системой TN-C-S - отсекает все проводники при пробое изоляции.

Практические советы

• Выбирая автомат, проверьте, что суммарная мощность подключённых приборов не превышает 8,8 кВт (20 А × 400 В) - это максимум для данной модели;
• При подключении кабеля сечением 25 мм2 используйте специальный наконечник - так контакт будет надёжнее;
• Если планируете подключать двигатели - выбирайте характеристику C или D, а не B - иначе будут ложные срабатывания;
• Для удобства обслуживания оставляйте свободное место рядом - автомат занимает 4 модуля, но требует доступа для тестирования кнопкой “T”;
• Проверяйте маркировку на корпусе перед установкой - артикул ar-m06n-4-b020 должен точно совпадать с заказом.
