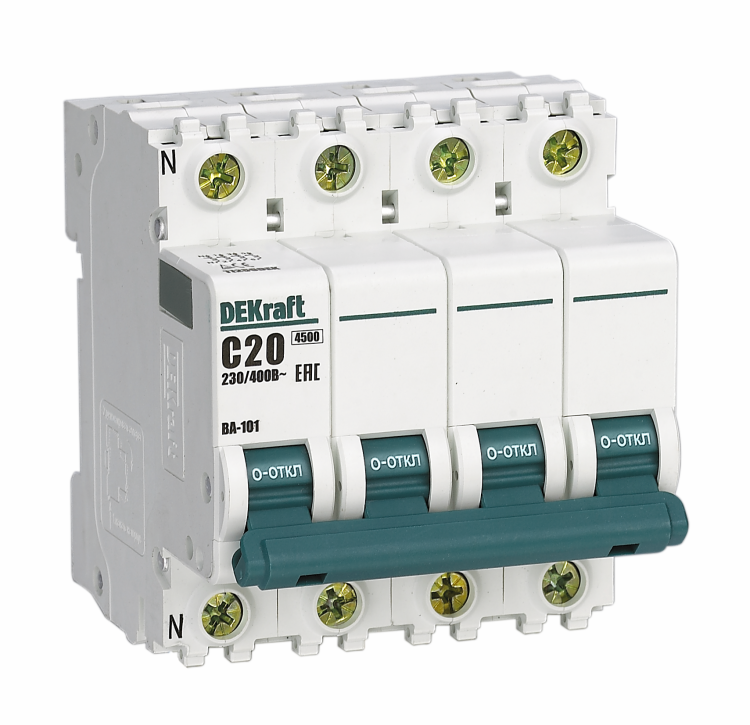

Автоматический выключатель 3P+N 20А характеристика B ВА-101 4.5кА - 11239DEK APC

Автоматический выключатель ВА-101 от DEKraft - четырёхполюсный (3P+N) аппарат на 20 А с характеристикой B и отключающей способностью 4,5 кА. Предназначен для защиты электропроводки от перегрузок и коротких замыканий в промышленных и бытовых сетях переменного тока 400 В, 50 Гц. Установка осуществляется на DIN-рейку.

Назначение и область применения

ВА-101 защищает электрические цепи от сверхтоков: перегрузок и коротких замыканий. Подходит для установки в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита трёх фаз и нейтрали одновременно - например, для питания двигателей, групп розеток, освещения и другого оборудования с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 400 В AC
• Частота: 50 Гц
• Количество полюсов: 4 (3 фазы + N)
• Отключающая способность: 4,5 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой и легкой промышленной нагрузки (например, освещение, компьютеры, малые двигатели)
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование от термических и механических повреждений
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не предназначен для открытой установки вне щита
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 73 мм
• Максимальное сечение кабеля: до 25 мм2
• Способ монтажа: на DIN-рейку 35 мм
• Исполнение: стационарное
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• С коммутируемым нейтральным проводником: да - нейтраль размыкается вместе с фазами, что соответствует требованиям безопасности для некоторых типов нагрузок

Совместимость и монтаж

ВА-101 совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно вставить устройство в рейку и зафиксировать зажимом. Максимальное сечение подключаемого кабеля - 25 мм2, что позволяет использовать медные провода до 16–25 мм2 в зависимости от типа изоляции. Обязательно соблюдайте полярность при подключении нейтрали - она также коммутируется. Не используйте многожильные провода без наконечников - они должны быть запрессованы в контактную часть.

Безопасность и стандарты

ВА-101 соответствует ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2), ГОСТ 9098-78 и техническому регламенту ТР ТС 004/2011. Сертифицирован для использования в России и странах ЕАЭС. Конструкция исключает доступ к токоведущим частям при установленном лицевом элементе. Сплошная передняя панель предотвращает случайное прикосновение к выводам даже при открывании крышки щита.

Особенности конструкции

Новый механизм расцепления обеспечивает мгновенное отключение при аварийных ситуациях. Корпус усилен пятью монолитными заклёпками - это повышает ударопрочность и долговечность. Боковые каналы охлаждения позволяют эффективнее рассеивать тепло при длительной работе под нагрузкой, особенно в плотно укомплектованных щитах. Производство полностью автоматизировано - каждый экземпляр проходит тестирование на срабатывание и герметичность контактов.

Преимущества

• Комбинированная защита фаз и нейтрали - повышает безопасность при работах с оборудованием, требующим отключения всех проводников
• Высокая отключающая способность (4,5 кА) - подходит для сетей с потенциально большими токами КЗ
• Класс токоограничения 3 - снижает риск повреждения кабелей и других устройств при КЗ
• Улучшенная теплостойкость благодаря боковым каналам охлаждения
• Надёжный корпус с заклёпками - меньше вероятность деформации при сборке или внешнем воздействии

Ограничения применения

• Не предназначен для установки во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не рекомендован для цепей с постоянным током (DC) - только для переменного тока 50 Гц
• Характеристика B не подходит для мощных двигателей или оборудования с высокими пусковыми токами - лучше выбрать характеристику C или D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита группы розеток в производственном цеху с трёхфазным питанием
• Щитовая защита для конвейерной линии с двигателями 3 кВт
• Распределительный щит жилого дома с трёхфазным вводом и коммутируемой нейтралью
• Оборудование с системой управления, требующей полного отключения всех проводников (включая N)

Практические советы

• Выбирая ВА-101, проверьте глубину вашего щита - устройство занимает 73 мм, и важно, чтобы хватило места для проводов и других модулей
• Если в вашей сети часто происходят ложные срабатывания - возможно, нужна характеристика C вместо B. Характеристика B реагирует уже при 3–5× I_n, что слишком чувствительно для старых насосов или компрессоров
• При подключении кабелей сечением 25 мм2 обязательно используйте наконечники (наконечники типа НШВИ или НШКИ), чтобы избежать плохого контакта
• Для увеличения гибкости системы можно дополнительно установить вспомогательные контакты, сигнализацию или расцепители - ВА-101 поддерживает дополнительную комплектацию
• Не забывайте, что нейтральный полюс тоже размыкается - это требует правильной маркировки проводов и учёта при диагностике
