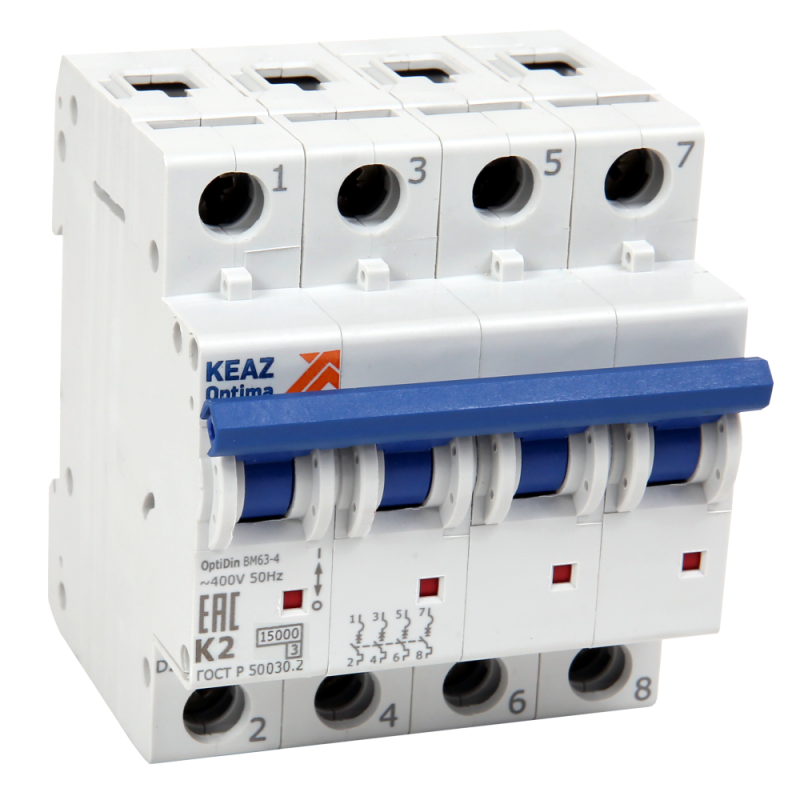

Выключатель автоматический четырёхполюсный OptiDin BM63-4D6-15-УХЛ3 |342007| КЭАЗ

Автоматический четырехполюсный выключатель КЭАЗ BM63-4D6-15 предназначен для защиты электрических цепей с переменным током от перегрузок и коротких замыканий. Он рассчитан на работу в условиях умеренного и холодного климата (УХЛ3), подходит для установки на DIN-рейку и применяется в распределительных щитах промышленного оборудования, где требуется отключение всех фаз и нейтрали одновременно.

Назначение и область применения

BM63-4D6-15 - это четырехполюсный автоматический выключатель, который защищает цепи с тремя фазами и нейтралью. Его основная задача - быстрое отключение питания при аварийных ситуациях: перегрузках или коротком замыкании. Благодаря наличию коммутируемой нейтрали, он обеспечивает полную изоляцию нагрузки, что важно для безопасности обслуживания и соответствует требованиям нормативов для промышленных объектов.

Подходит для установки в силовых щитах станков, конвейеров, систем вентиляции, насосных групп и другого оборудования с высокими пусковыми токами. Применяется там, где необходимо гарантированное отключение всех проводников, включая ноль.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, частота 50 Гц)
• Номинальный ток: 6 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальная отключающая способность: 15 кА - способен безопасно прервать ток короткого замыкания до 15 тысяч ампер
• Характеристика срабатывания: D - предназначена для защиты цепей с высокими пусковыми токами (например, двигатели, трансформаторы)
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого гашения дуги, повышает надежность защиты
• Категория перенапряжения: IV - допущен для установки на входе в здание или в местах с высоким уровнем импульсных перенапряжений
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах
• Модульная ширина: 4 модуля (72 мм по стандарту DIN)
• Глубина монтажа: 75 мм - требует достаточного свободного пространства внутри шита
• Способ монтажа: на DIN-рейку 35 мм
• С коммутируемым нейтральным проводником: да - нейтраль также отключается при срабатывании автомата
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренным количеством пыли и неагрессивными условиями

Совместимость и монтаж

BM63-4D6-15 совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется путем защелкивания на рейку - никаких болтов или инструментов не требуется. Для правильной работы необходимо соблюдать рекомендованную глубину монтажа (75 мм): недостаточно места может затруднить открывание крышки щита или вызвать механическую нагрузку на контакты.

Выключатель можно дополнительно оснастить аксессуарами: блокировками, расцепителями, сигнализацией - благодаря функции «возможна дополнительная комплектация». Все дополнения должны соответствовать спецификациям КЭАЗ.

Безопасность и стандарты

BM63-4D6-15 соответствует российским стандартам и внесен в Реестр промышленной продукции РФ (№10385134). Произведен в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную отказоустойчивость в условиях сетевых помех и скачков напряжения.

Преимущества

• Коммутируемый нейтральный проводник - исключает риск оставления нулевого провода под напряжением после отключения
• Характеристика D позволяет использовать выключатель с оборудованием, имеющим большие пусковые токи (электродвигатели, сварочные аппараты)
• Высокая отключающая способность (15 кА) гарантирует надежную защиту даже в мощных распределительных системах
• Конструкция обеспечивает долгий срок службы при регулярных операциях включения/выключения
• Изготовлен на заводе КЭАЗ - один из лидеров рынка автоматических выключателей в России

Ограничения применения

• Не предназначен для установки на улице или во влажных средах - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для постоянной работы при температуре ниже -40C - класс УХЛ3 допускает эксплуатацию до -40C, но не ниже
• Номинальный ток 6 А ограничен - нельзя применять для защиты цепей с рабочим током выше этого значения
• Требуется точное соответствие посадочных размеров: ширина 4 модуля, глубина 75 мм - не все щиты подходят

Примеры использования

• Защита трехфазного электродвигателя 4 кВт с пускателем - характерны высокие пусковые токи, которые не вызывают ложного срабатывания благодаря характеристике D
• Щит управления конвейерной линии - отключение всех проводников (включая ноль) обеспечивает безопасность при ремонте
• Распределительный щит производственного цеха - используется как главный вводной автомат с учетом категории перенапряжения IV

Практические советы

• Выбирая BM63-4D6-15, проверьте, чтобы номинальный ток нагрузки был меньше 6 А - лучше иметь запас в 20–30%
• При монтаже в щите убедитесь, что есть место для открытия крышки и доступа к рычагу - глубина 75 мм часто игнорируется, что приводит к проблемам при обслуживании
• Если в вашей сети бывают частые перенапряжения (например, рядом с источниками сварки), этот выключатель - хороший выбор благодаря категории IV
• Для удобства диагностики используйте дополнительные контактные модули - они позволяют удаленно контролировать состояние автомата
• Не смешивайте автоматы КЭАЗ с продукцией других брендов в одном щите без проверки совместимости по габаритам и клеммам
