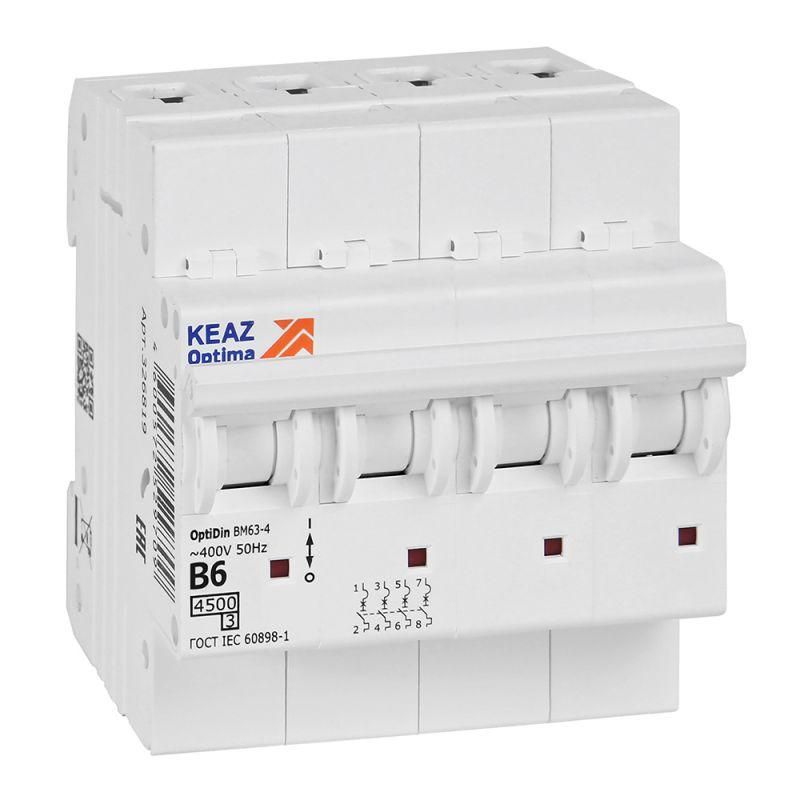

Выключатель автоматический четырехполюсный 6А B 4,5кА AC OptiDin BM63-4B6-4,5-УХЛ3 - 329526 КЭАЗ

Автоматический выключатель OptiDin BM63-4B6-4,5-УХЛ3 - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, квартир и этажных шкафах. Бренд КЭАЗ, артикул BM63-4B6-4,5-УХЛ3.

Назначение и область применения

Автоматический выключатель OptiDin BM63-4B6-4,5-УХЛ3 предназначен для защиты четырёхпроводных сетей переменного тока с напряжением до 400 В и частотой 50 Гц. Он обеспечивает безопасную работу цепей при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку - до 30 раз в сутки. Устройство оптимально для использования в жилищном секторе: в квартирных, этажных и вводных распределительных щитах.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Количество полюсов: 4 - защищает все четыре фазы и ноль одновременно, что важно для трёхфазных систем с нулевым проводником.
• Номинальное напряжение: 400 В - работает в сетях с линейным напряжением до 400 В (например, 380/220 В).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А.
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеально подходит для бытовых нагрузок (освещение, розетки, бытовая техника).
• Тип тока: AC - предназначен только для переменного тока, не используется в цепях постоянного тока.
• Сечение провода: 1–25 мм2 - совместим с медными проводами этого сечения, в том числе многожильными.
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (по 17,5 мм каждый), требует места в щите.
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и воды; подходит только для внутренней установки в закрытых щитах.
• Рабочий температурный диапазон: от –70 C до +60 C - выдерживает экстремальные условия, включая холодные помещения (например, неотапливаемые подвалы).
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как грозовые импульсы.
• Класс токоограничения: 3 - быстро ограничивает ток при КЗ, снижая тепловую и механическую нагрузку на проводку.
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими переходными процессами, например, на входе в здание.
• Глубина монтажа: 75 мм - требуется свободное пространство за DIN-рейкой для правильной установки.

Совместимость и монтаж

Автоматический выключатель OptiDin BM63-4B6-4,5-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или креплений не требуется. Подключение проводов осуществляется через винтовые зажимы сверху и снизу. Все полюса имеют одинаковый контактный зажим, позволяющий подключать провода сечением от 1 до 25 мм2. Устройство совместимо со всеми элементами серии OptiDin BM63 и BM125, включая дополнительные модули (блокировки, сигнализацию, расцепители).

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 и ГОСТ Р 50345. Применяет класс токоограничения 3, что повышает надёжность при аварийных ситуациях. Конструкция исключает доступ к токоведущим частям при установленном лицевом экране. Наличие категории перенапряжения IV делает его подходящим для установки на вводе в здание, где возможны значительные импульсные перенапряжения.

Преимущества

• Высокая отключающая способность (4,5 кА) обеспечивает безопасность даже при серьёзных КЗ.
• Характеристика B гарантирует точное срабатывание при типичных бытовых перегрузках - без ложных срабатываний от пусковых токов.
• Широкий диапазон рабочих температур (-70…+60 C) позволяет использовать в неотапливаемых помещениях.
• Поддержка большого сечения проводов (до 25 мм2) упрощает подключение мощных групп нагрузки.
• Совместимость с другими изделиями серии OptiDin даёт возможность легко расширять щит.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц.
• Защита IP20 запрещает установку во влажных, пыльных или открытых местах - только внутри закрытых щитов.
• Не рекомендован для частого ручного включения/отключения более 30 раз в день - это может сократить срок службы механизма.
• Имеет глубину 75 мм - требует достаточного пространства за DIN-рейкой, особенно в компактных щитах.
• Не имеет функции дифференциального тока - для защиты от утечек необходимо дополнительно устанавливать УЗО.

Примеры использования

• Главный автомат в квартире - защищает всю внутреннюю проводку от перегрузок и КЗ.
• Щит на этаже многоквартирного дома - управляет питанием нескольких квартир через одну линию.
• Вводной автомат в частном доме - перед УЗО и групповыми автоматами, обеспечивает базовую защиту сети.
• Цепи питания трёхфазных приборов: вентиляторы, насосы, электрокотлы - когда нужна защита всех фаз и нуля.

Практические советы

• Перед монтажом проверьте соответствие сечения провода - используйте кабель 1–25 мм2, не меньше и не больше.
• При установке в щит с ограниченной глубиной учтите, что OptiDin BM63-4B6-4,5-УХЛ3 требует минимум 75 мм свободного пространства за рейкой.
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО - он сам не реагирует на токи утечки.
• Если планируете много модулей в одном щите - выбирайте серию OptiDin BM63, так как она стандартизована и хорошо сочетается с другими элементами КЭАЗ.
• При работе в условиях низких температур (например, в подвале) убедитесь, что щит герметичен и не продувается - хотя выключатель выдерживает –70 C, внешние факторы могут влиять на контакты.
