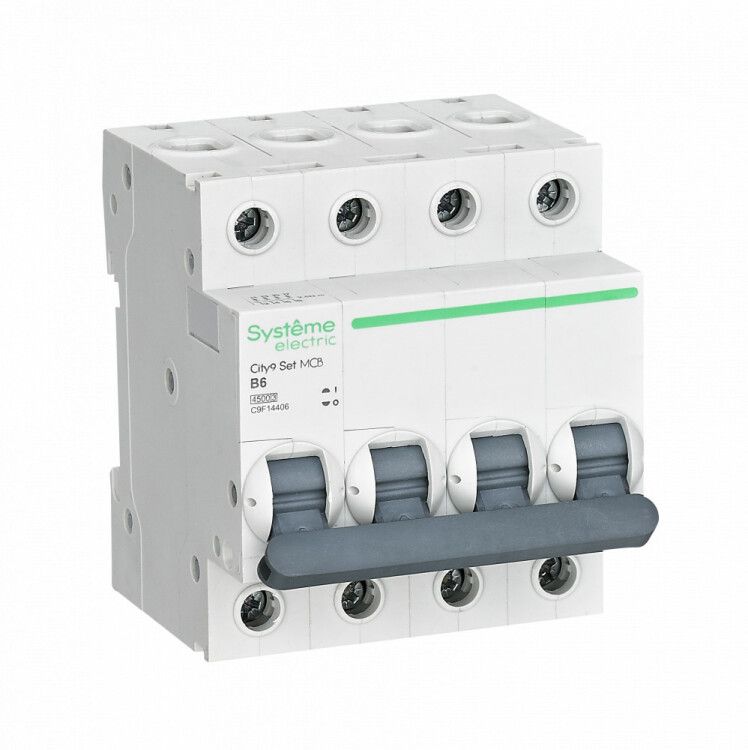

Выключатель автоматический четырехполюсный 6А B 4.5kA 400В City9 Set - C9F14406 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети 400 В от перегрузок и коротких замыканий. Модель C9F14406 с номинальным током 6 А и характеристикой B подходит для слаботочных цепей в промышленном и коммерческом оборудовании.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для защиты электрических цепей переменного тока с напряжением до 400 В. Четыре полюса позволяют одновременно отключать все фазы и нейтраль - важно для систем TN-S и TT, где требуется гарантированное отключение нулевого проводника. Подходит для питания групп освещения, малых станков, систем управления, кондиционирования и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 440 В (изоляция)
• Номинальный ток: 6 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, идеален для бытовых и офисных нагрузок
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Тип тока: переменный (AC), частота 50–60 Гц
• Максимальное сечение провода: 1–16 мм2 - совместим с медными жилами от 1 до 16 квадратов
• Ширина: 4 модуля (стандарт DIN 43880)
• Глубина монтажа: 45 мм - требует минимум места за рейкой
• Степень защиты: IP20 - защита от прикосновений пальцев, не предназначена для открытых или влажных мест
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает термические и механические воздействия на сеть
• С коммутируемым нейтральным проводником: да - ноль отключается вместе с фазами
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 4 модуля позволяет установить его в распределительном щите рядом с другими автоматами. Для подключения используйте провода сечением 1–16 мм2 - зажимы рассчитаны на плотное соединение без необходимости предварительной опрессовки. Наличие коммутируемого нейтраля требует правильного подключения: ноль должен быть подведён к соответствующему контакту, указанному на корпусе. Установка возможна только в сухих, хорошо вентилируемых шкафах - IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

Автоматический выключатель City9 SE соответствует международным требованиям IEC/EN 60898-1 для аппаратов защиты бытовых и аналогичных установок. Конструкция включает ударопрочный корпус с шестью металлическими заклёпками - повышает прочность при внешних воздействиях. Безопасные клеммы предотвращают случайное попадание проводов в заклеммное пространство, снижая риск пробоя и возгорания. Класс токоограничения 3 гарантирует минимальное тепловое воздействие на кабели при КЗ.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при обслуживании и ремонте
• Высокая отключающая способность (4,5 кА) - обеспечивает надёжность даже в сетях с высоким потенциалом КЗ
• Механизм “мгновенной коммутации” - быстрое отключение при аварии, снижает риск повреждения оборудования
• Удобная форма клемм - легко затянуть провод без инструментов, исключает контакт с токоведущими частями
• Совместимость с сериями City9 - можно использовать в комплекте с другими элементами системы

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях - степень защиты IP20 недостаточна
• Не подходит для мощных двигателей или сварочных аппаратов - характеристика B реагирует слишком рано при пусковых токах выше 5–7×Iн
• Работает только с переменным током - не используется в постоянном токе (DC)
• Не рекомендован для цепей с высоким коэффициентом гармоник - возможны ложные срабатывания
• Максимальное сечение провода - 16 мм2; более толстые кабеля не подходят

Примеры использования

• Защита группы освещения в офисе с 4-проводной схемой (3 фазы + N)
• Щит управления конвейера с питанием от трёхфазной сети 400 В
• Распределительный щит торгового центра - защита розеточных групп и маломощных насосов
• Электрошкаф холодильного оборудования с коммутируемым нулём

Практические советы

• Выбирая автомат City9 SE, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 16 мм2
• При монтаже в щитах с ограниченным пространством учтите глубину 45 мм - обеспечьте свободный доступ к задней части устройства
• Обязательно подключайте нейтраль к помеченной клемме - игнорирование этого правила нарушает нормы безопасности
• Используйте City9 SE только в паре с другими изделиями серии City9 - это гарантирует совпадение габаритов и цветовой маркировки
• Не устанавливайте в щитах без вентиляции - перегрев снижает срок службы и может вызвать ложные срабатывания
