Выключатель автоматический четырехполюсный AV-6 6А B 6кА AVERES | mcb6-4-06B-av EKF

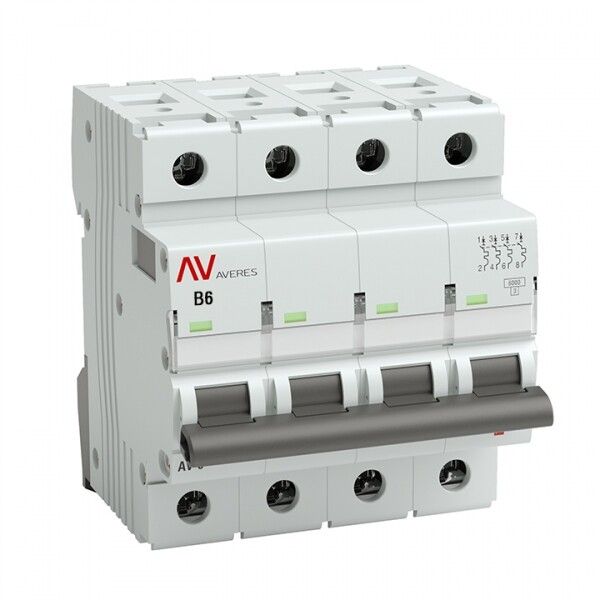

Автоматический выключатель модульный четырехполюсный 6А 6кА тип B AV-6 от EKF предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и административных помещениях. Этот выключатель серии AV-6 обеспечивает надежную работу при номинальном токе 6 А и совместим с DIN-рейкой, что упрощает установку в щитках.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный 6А 6кА тип B AV-6 используется для защиты четырехпроводных сетей переменного тока 230/400 В. Подходит для защиты групповых линий в квартирах, офисах, торговых центрах и других объектах с нагрузкой до 6 А. Четыре полюса позволяют одновременно отключать все фазы и нейтраль - важно для систем с коммутируемым нулевым проводником.

Технические характеристики

• Номинальный ток: 6 А
• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для освещения и бытовой техники
• Номинальное напряжение изоляции: 660 В
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Номинальное импульсное напряжение: 6,2 кВ - устойчив к скачкам напряжения
• Тип расцепителя: электромагнитный + тепловой - защищает от КЗ и длительных перегрузок
• Поперечное сечение провода: 1–25 мм2 - поддерживает медные и алюминиевые жилы
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, не герметичен
• Ширина по модулям: 4 модуля (72 мм)
• Глубина монтажа: 50 мм
• Рабочая температура: от –25 C до +50 C
• Климатическое исполнение: УХЛ3 - рассчитан на умеренные и холодные регионы с повышенной влажностью
• Серия: AV-6 (AVERES)
• Способ монтажа: на DIN-рейку 35 мм
• Гарантия: 10 лет (120 месяцев)

Совместимость и монтаж

Выключатель AV-6 легко устанавливается на стандартную DIN-рейку. Ширина 4 модуля требует свободного места в распределительном щите. Коммутируемый нейтральный проводник позволяет полностью отключить цепь - безопаснее для обслуживания. Для подключения используйте провода сечением 1–25 мм2; затяжка клемм должна выполняться с усилием, соответствующим нормам (не переусердствуйте!).

Подключение: три фазы (L1–L3) и ноль (N) - каждый полюс имеет собственные входные и выходные клеммы. Наличие защитных шторок предотвращает случайное прикосновение к токоведущим частям при установленном устройстве.

Безопасность и стандарты

Автоматический выключатель AV-6 соответствует международному стандарту IEC 60898 и российскому ГОСТ Р 50345-2010. Это гарантирует соответствие требованиям безопасности для бытовых и аналогичных применений. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, повышая безопасность оборудования и людей. Категория перенапряжения III указывает на возможность работы в местах с возможными импульсными перенапряжениями (например, рядом с двигателями или сварочным оборудованием).

Преимущества

• Механизм мгновенной коммутации (ММК) обеспечивает быстрое и надежное отключение даже при больших токах КЗ
• Жесткий корпус с 9 заклепками увеличивает механическую прочность и долговечность
• Литая лицевая панель и удобное окно для маркировки упрощают идентификацию цепей
• Окно реального состояния контактов показывает положение (включен / отключен) без вскрытия устройства
• Защитные шторки на клеммах исключают риск поражения током при работе с щитком
• Поддерживается дополнительная комплектация - можно установить блоки сигнализации, расцепители минимального напряжения и другие аксессуары

Ограничения применения

Не применяйте автоматический выключатель AV-6 во взрывоопасных зонах, на открытых площадках без защиты от атмосферных воздействий или в условиях постоянной влажности выше 90%. IP20 не обеспечивает защиту от брызг воды - не устанавливайте в ванных комнатах, на улице или в сырых подвалах без дополнительной защиты. Также не рекомендуется использовать для защиты мощных двигателей - характер срабатывания типа B слишком чувствителен к пусковым токам.

Примеры использования

• Щитовая в многоквартирном доме - защита группы розеток на кухне и в ванной
• Офисный этаж - питание компьютеров, принтеров и оргтехники
• Магазин - группа светильников и точек продаж
• Производственный цех - управление освещением и слаботочными цепями

Практические советы

• Выбирая автомат, проверьте, чтобы суммарная мощность всех подключенных устройств не превышала 1,4 кВт (при 230 В и 6 А)
• При замене старого автомата убедитесь, что новый тоже имеет четыре полюса и коммутируемый ноль - иначе нарушится принцип безопасности
• Используйте маркировочные этикетки - окно на передней панели специально для этого
• Не забудьте про посадочный диаметр: глубина монтажа 50 мм требует минимум 60 мм свободного пространства в щите
• Для систем с высокими пусковыми токами (например, насосы, вентиляторы) лучше выбрать тип C - AV-6 типа B может ложно срабатывать
