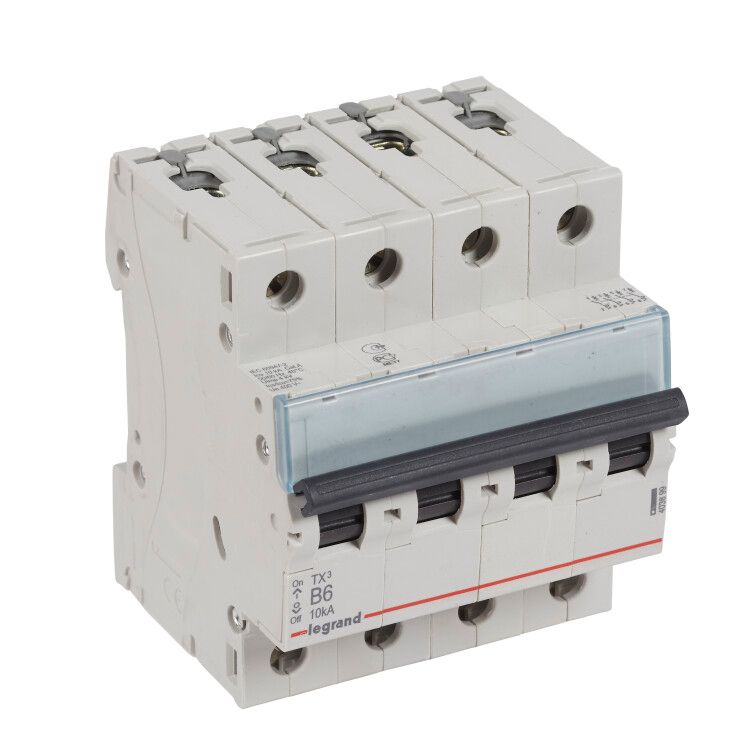

Выключатель автоматический модульный 4п B 6А 10кА TX3 6000 4мод. 400В Leg 403899 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403899 - четырёхполюсный коммутационный аппарат на 6 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и аналогичных системах. Устройство устанавливается на DIN-рейку, имеет класс токоограничения 3 и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand TX3 используется для защиты электрических цепей переменного тока в сетях с напряжением до 400 В. Он обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при аварийных ситуациях - перегрузках и коротких замыканиях. Применяется в жилых домах, квартирах, офисах и других объектах с однофазной или трёхфазной сетью, где требуется защита всех проводников, включая нейтральный. Особенно актуален там, где есть чувствительная техника или необходима высокая надёжность отключения.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 4 - защищает все четыре проводника (L1, L2, L3, N);
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: B - срабатывает при токе 3–5 кратном от номинала, подходит для бытовой техники и освещения;
• Способ монтажа: на DIN-рейку (стандарт 35 мм);
• Количество модулей: 4 - занимает 4 стандартных модуля на рейке;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки;
• Рабочая температура: от -25 до +70 C - допустимый диапазон для эксплуатации в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Гарантия: 24 месяца;
• Соответствие стандартам: МЭК 60898-1 / МЭК 60947-2 - международные требования к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand TX3 403899 устанавливается на стандартную DIN-рейку глубиной 44 мм. Для монтажа достаточно зафиксировать его защёлкой - для демонтажа отведите её отверткой через специальное отверстие. Все клеммы винтовые, рассчитаны на провода сечением до 35 мм2. Обратите внимание: нейтральный проводник коммутируется - он тоже отключается при срабатывании, что важно для безопасности в TN-S и TT системах заземления. Убедитесь, что ширина щита позволяет разместить 4 модуля. Совместим со всеми комплектующими Legrand серии TX3.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленных применений). Класс токоограничения 3 обеспечивает минимальную энергию, передаваемую в цепь при КЗ, снижая риск повреждения оборудования. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от попадания воды или пыли - поэтому использовать его вне закрытых щитов нельзя. Категория перенапряжения 0 указывает на то, что устройство не предназначено для защиты от внешних импульсных перенапряжений - для этих целей требуются дополнительные устройства (например, УЗИП).

Преимущества

• Коммутация нейтрали - повышает безопасность при обслуживании и ремонте;
• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в современных сетях;
• Класс токоограничения 3 - минимизирует термические и электромагнитные воздействия на проводку;
• Широкий температурный диапазон (-25…+70 C) - подходит для установки в холодных чердачных или подвальных щитах;
• Простая и надёжная система фиксации на DIN-рейке - удобен для монтажа и замены;
• Подтверждённое соответствие европейским стандартам - гарантированная долговечность и безопасность.

Ограничения применения

• Не предназначен для установки в условиях повышенной влажности, запылённости или на улице - степень защиты IP20 исключает такие условия;
• Не защищает от импульсных перенапряжений (молнии, скачки в сети) - необходимо дополнительно устанавливать УЗИП;
• Характеристика “B” не рекомендована для мощных двигателей или сварочных аппаратов - возможны ложные срабатывания;
• Не подходит для цепей постоянного тока - только для переменного тока 50/60 Гц;
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО.

Примеры использования

Автоматический выключатель Legrand TX3 403899 применяется:

• Как главный входной автомат в квартирном щитке с трёхфазным питанием;
• Защита группы розеток в гараже или мастерской с трёхфазным оборудованием;
• Щитовая защита для системы кондиционирования с трёхфазным компрессором;
• Обеспечение отключения всех фаз и нуля при ремонте электрооборудования в производственной зоне.

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение подводящих кабелей не превышало 35 мм2 - иначе невозможно плотное соединение;
• При подключении нулевого провода соблюдайте полярность: ноль должен идти именно на помеченную клемму N;
• Если планируете использовать в помещении с колебаниями температуры (например, на балконе), убедитесь, что средняя температура остаётся выше -25 C;
• Для увеличения надёжности используйте только оригинальные кабели и клеммные наконечники - особенно при работе с многожильными проводами;
• При замене старого автомата - сравните характеристики: новый должен иметь равную или более высокую отключающую способность (не ниже 10 кА).
