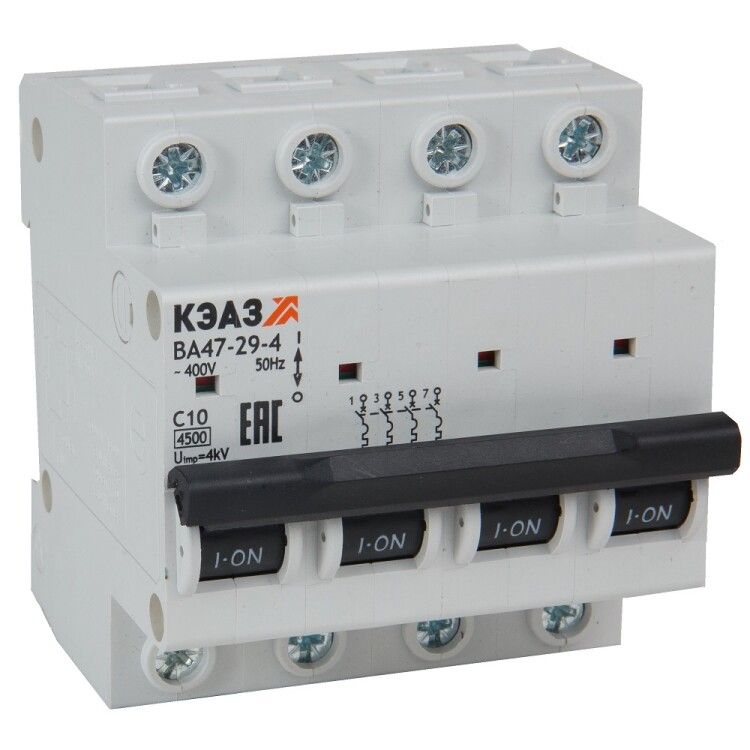

Выключатель автоматический четырехполюсный ВА47-29-4D20-УХЛ3 (4,5кА)| 318348 | КЭАЗ

Автоматический выключатель ВА47-29-4D20-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в щитах с DIN-рейкой, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

ВА47-29-4D20-УХЛ3 предназначен для защиты четырёхпроводных сетей переменного тока 400 В, таких как трёхфазные потребители с нулевым проводом. Устройство обеспечивает отключение при превышении допустимой нагрузки (перегрузка) или аварийном токе (короткое замыкание). Применяется в распределительных щитах жилых домов, производственных линий, объектов торговли и общественного питания, где требуется одновременная коммутация всех фаз и нуля.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - работает в сетях с напряжением до 400 В между фазами
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) коммутируются одновременно
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Характеристика срабатывания: D - предназначена для защиты оборудования с высокими пусковыми токами (например, двигатели, насосы, компрессоры)
• Сечение провода: 1,5–25 мм2 - совместим с медными проводами этого сечения
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами, но не от воды и пыли
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, уменьшая повреждения оборудования
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и улицы (при условии герметизации щита)
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (72 мм шириной)
• Глубина монтажа: 71 мм - требует достаточного места внутри шкафа
• Частота: 50 Гц - рассчитан на работу в сети с частотой 50 Гц (стандарт РФ и Европы)
• Имеет коммутируемый нейтральный проводник - ноль также отключается при срабатывании

Совместимость и монтаж

ВА47-29-4D20-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть корпус на рейке - никаких болтов или сверления не требуется. Все клеммы расположены спереди, что позволяет легко подключать провода без демонтажа устройства. Нулевой проводник подключается через специальную клемму, которая также разъединяется при срабатывании. Убедитесь, что глубина шкафа минимум 71 мм, чтобы выключатель свободно входил и не задевал за внутренние элементы.

Безопасность и стандарты

Выключатель соответствует требованиям IEC/EN 60947-2. Категория перенапряжения IV указывает на возможность работы в местах прямого подключения к распределительному оборудованию (например, в главных щитах зданий). Степень загрязнения 2 означает, что устройство рассчитано на использование в помещениях с умеренным уровнем пыли и влаги - не для сырых или запылённых сред без дополнительной защиты.

Преимущества

• Коммутируемый ноль - исключает опасность сохранения потенциала на нейтрали после отключения
• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при серьёзных авариях
• Характеристика D - идеально для двигателей и другого оборудования с большими пусковыми токами
• Широкий диапазон рабочих температур - можно использовать в неотапливаемых помещениях и на улице (в закрытых щитах)
• Поддержка проводов до 25 мм2 - позволяет подключать мощные линии без переходников

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP20 не защищает от влаги и пыли; требует установки в закрытый щит
• Не рекомендован для цепей постоянного тока - только для переменного тока 50 Гц
• Не подходит для частых операций включения/выключения - не является контактором, предназначен для защиты, а не для регулярной коммутации
• При температуре ниже –60 C возможны изменения механических свойств материалов - не используется в экстремальных условиях без проверки

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем (например, токарный или фрезерный станок)
• Щитовая защита для системы вентиляции с тремя вентиляторами и нулевым проводом
• Распределительный щит торгового центра с несколькими группами освещения и розеток
• Оборудование на складе с конвейерной линией и насосами

Практические советы

• Выбирая ВА47-29-4D20-УХЛ3, убедитесь, что ваша сеть имеет именно 4 провода (L1, L2, L3, N); если ноль не нуждается в отключении - лучше взять 3P+PE вариант
• При подключении проводов используйте наконечники (штыревые или трубчатые) для сечений более 10 мм2 - это повысит контакт и долговечность
• Не устанавливайте рядом с источниками тепла - нагрев может вызвать ложное срабатывание
• Проверьте соответствие номинального тока нагрузки: суммарная мощность подключённых приборов не должна превышать 8,8 кВт (20 А × 400 В / √3 ≈ 8,8 кВт для трёхфазной нагрузки)
• Для сложных систем рекомендуется применять координированные защиты - сочетать этот автомат с другими уровнями (например, вводным автоматом на 63 А)
