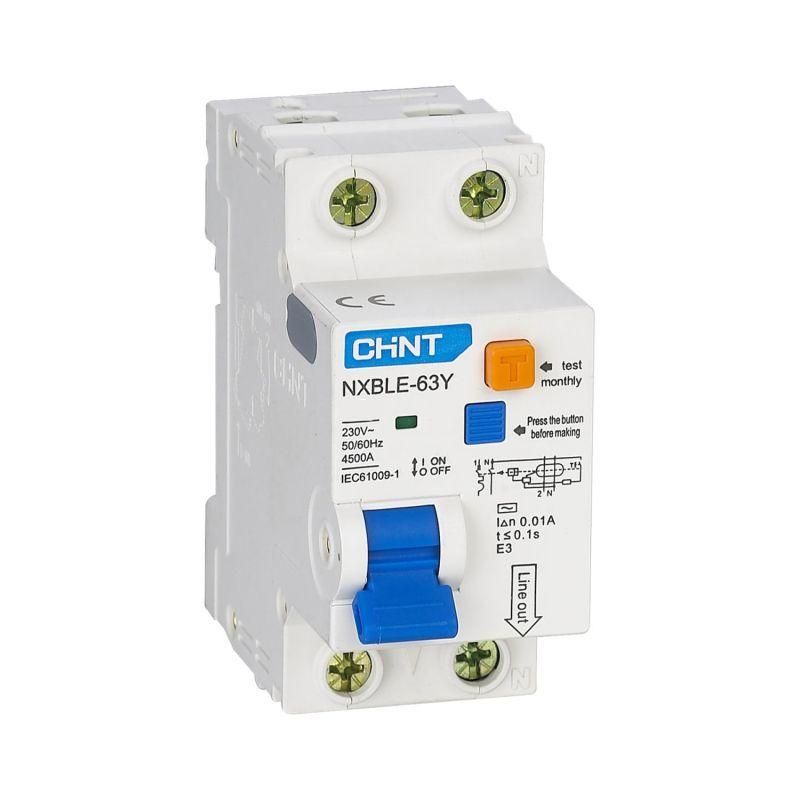

Выключатель автоматический дифференциального тока 1п+N C 16А 10мА электрон. тип AC 4.5кА NXBLE-63Y (R) CHINT 105524

Автоматический выключатель дифференциального тока NXBLE-63Y (R) — это двухполюсное устройство 1P+N с номинальным током 16 А и чувствительностью 10 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Бренд CHINT обеспечивает надежность и соответствие международным стандартам, а артикул 105524 указывает на конкретную модель с электронной схемой и характеристикой C.

Назначение и область применения

Автоматический выключатель дифференциального тока NXBLE-63Y (R) защищает человека от поражения электрическим током при косвенном прикосновении к поврежденному оборудованию, а также предотвращает возгорания, вызванные утечками тока. Устройство сочетает функции автоматического выключателя (защита от перегрузки и КЗ) и устройства защитного отключения (УЗО). Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230 В.

Технические характеристики

• Номинальный ток: 16 А — максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 10 мА — порог срабатывания при появлении дифференциального тока (например, при пробое изоляции);
• Номинальное напряжение: 230 В — рассчитано на работу в сети 220–240 В переменного тока;
• Номинальная отключающая способность: 4,5 кА — способность безопасно отключить цепь при коротком замыкании с током до 4500 А;
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не срабатывает на постоянный или импульсный);
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, светильники, насосы, малые двигатели);
• Частота: 50/60 Гц — совместим с сетями России и Европы;
• Напряжение изоляции: 500 В — гарантирует безопасную работу при повышенных напряжениях;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски);
• Степень защиты: IP20 — защищен от прикосновения пальцами и твердыми предметами, но не от воды и пыли;
• Ширина: 2 модуля — занимает два стандартных места на DIN-рейке (17,5 мм каждый);
• Рабочая температура: от -35°C до +70°C — допустимо использование в неотапливаемых помещениях и на улице внутри щита;
• Степень загрязнения: 2 — подходит для помещений с умеренной запыленностью (без проводящей пыли, конденсата и химических паров).

Совместимость и монтаж

Автоматический выключатель дифференциального тока NXBLE-63Y (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение входных проводов — сверху, выходных — снизу. Для правильной работы требуется подключение фазы и нуля через оба полюса (1P+N): ноль обязательно проходит через аппарат, чтобы обеспечить контроль дифференциального тока. Нельзя использовать с системами TN-C (объединённый PEN-проводник) — необходимо применять только в сетях TN-S или TT, где ноль и земля разделены. Монтаж возможен в любую сторону, но рекомендуется вертикальное расположение с выводом вниз для лучшей теплоотдачи.

Безопасность и стандарты

Устройство соответствует требованиям EN 61009-1 (стандарт для АВДТ) и IEC 60947-2. Произведено в соответствии с сертифицированными технологиями CHINT. Электронная схема обеспечивает высокую точность срабатывания даже при колебаниях напряжения. Отличается от более простых механических УЗО большей стабильностью при перепадах питания, но требует наличия рабочего напряжения для функционирования — при отключении всей сети устройство не будет работать до восстановления питания.

Преимущества

• Электронный тип срабатывания — выше точность и стабильность по сравнению с электромеханическими аналогами;
• Индикация положения контактов — окно показывает, выключен ли автомат механически (красный цвет = отключено);
• Высокая износостойкость — 20 000 механических и 10 000 электрических циклов включения/выключения;
• Совместимость с дополнительными модулями — можно подключить вспомогательные контакты (AX-X1), сигнал аварии (AL-X1) или расцепители (SHT-X1, OUVT-X1) для удалённого управления и контроля;
• Узкий форм-фактор — всего 2 модуля, экономит место в щите.

Ограничения применения

• Не работает при отсутствии напряжения в сети — электронная схема требует питания для определения утечки;
• Только для переменного тока утечки (тип AC) — не защищает от постоянного тока утечки (например, от выпрямителей, LED-драйверов, солнечных инверторов);
• IP20 — нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты корпуса;
• Не применяется в сетях TN-C — обязательна система TN-S или TT с отдельным PE-проводником;
• Не подходит для мощных двигателей с высоким пусковым током — для них лучше выбрать характеристику D.

Примеры использования

Автоматический выключатель дифференциального тока NXBLE-63Y (R) используется для защиты:

• розеточных групп в квартире (кухня, ванная, детская);
• освещения и бытовой техники в офисах;
• электрооборудования на производстве: станки, компрессоры, насосы с мощностью до 3,5 кВт;
• систем кондиционирования и тепловых насосов в частных домах.

Практические советы

• Обязательно проверяйте исправность устройства ежемесячно — нажимайте кнопку «Тест». Это имитирует утечку и проверяет срабатывание механизма;
• При установке в щиток соблюдайте полярность: L — на фазу, N — на ноль. Перепутанные провода могут сделать защиту некорректной;
• Посадочный диаметр клемм — 6 мм. Используйте медные провода сечением 0,5–16 мм²;
• Если нужна сигнализация срабатывания или дистанционное управление — выбирайте версию с дополнительными модулями (AX-X1, AL-X1);
• Не используйте этот автомат вместо обычного автомата в цепях без риска утечки — он дороже и не имеет преимуществ там, где нет опасности поражения током.
