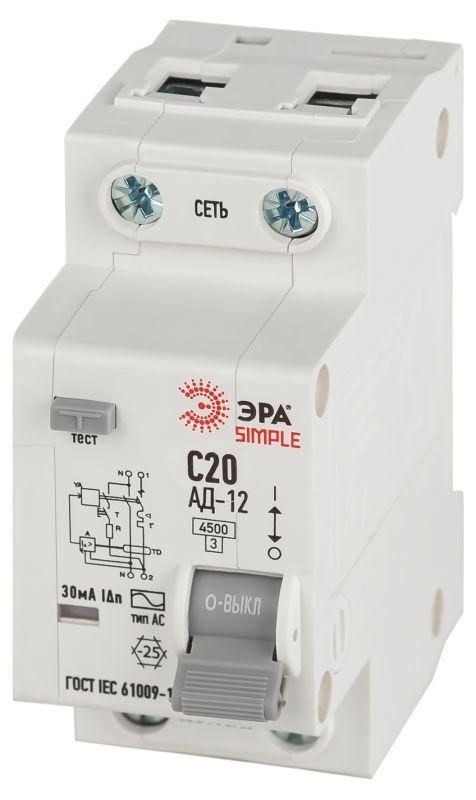

Выключатель автоматический дифференциального тока 1P+N C 20А 30мА тип АС АВДТ 4.5кА SIMPLE D12E2C20AC30 АД-12 электронное Эра Б0058921

Автоматический выключатель дифференциального тока АД-12 от ЭРА предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжного отключения при перегрузках и КЗ. Этот прибор сочетает функции УЗО и автомата в одном устройстве, что делает его удобным решением для групповых линий в жилых и хозяйственных помещениях.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-12 защищает от поражения электрическим током при повреждении изоляции - например, при контакте с оголёнными проводами или неисправной бытовой техникой. Он также предотвращает возгорание из-за утечек тока на землю и отключает цепь при перегрузке или коротком замыкании.

Подходит для защиты:

• розеточных групп в ванных комнатах, подвалах, гаражах;
• наружных розеток и освещения;
• групповых линий, где требуется одновременная защита от утечек и перегрузок.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 20 ампер без отключения.
• Дифференциальный ток: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человеческой жизни.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовой техники).
• Напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 ампер.
• Характеристика срабатывания: C - оптимальна для бытовых нагрузок с высокими пусковыми токами (например, двигатели, компрессоры).
• Монтаж: на DIN-рейку, занимает 2 модуля (36 мм каждый).
• Глубина монтажа: 72,9 мм - требует достаточного места в распределительном щите.
• Сечение провода: 1–25 мм2 - совместим с большинством медных проводов в домашней проводке.
• Защита IP20: защищён от доступа пальцев и твёрдых предметов, но не от воды - устанавливается внутри помещений.
• Рабочая температура: от –25C до +50C - подходит для холодных и жарких условий внутри зданий.
• Тип устройства: электронное - работает от сети, не зависит от магнитных катушек; требует наличия напряжения для контроля утечки.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-12 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки необходимо место глубиной не менее 72,9 мм. Подключение выполняется через верхние/нижние клеммы: фаза - L, ноль - N. Оба проводника должны проходить через устройство, так как он имеет коммутируемый нейтральный проводник - ноль отключается вместе с фазой.

Не допускается подключение к сетям постоянного тока. Нельзя использовать в качестве основного рубильника - только как защитное устройство.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет класс защиты IP20, что гарантирует безопасность при случайном прикосновении к токоведущим частям. Отключение происходит без выдержки времени - реакция на утечку более 30 мА происходит менее чем за 0,3 секунды.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите.
• Коммутируемый ноль снижает риск остаточного напряжения после отключения.
• Электронная схема обеспечивает точное срабатывание даже при слабых утечках.
• Индикатор состояния (обычно есть на корпусе) показывает, было ли отключение из-за утечки или перегрузки.

Ограничения применения

• Не подходит для сетей постоянного тока (DC).
• Не защищает от импульсных токов утечки (тип А) - не рекомендуется для оборудования с выпрямителями (например, компьютеры, светодиодные драйверы).
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, боксы).
• Электронный тип требует питания - при обрыве нуля или фазы устройство не будет работать, хотя механическая часть остаётся исправной.
• Не применяется в системах TN-C - нужна система TN-S или TT с отдельным PE-проводом.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы.
• Линия питания гаража - защищает от утечек при работе болгарки, зарядки аккумуляторов.
• Освещение подвала - снижает риск возгорания при старой изоляции проводов.
• Групповая линия на кухне - совмещает защиту от перегрузки плиты и утечки микроволновки.

Практические советы

• Проверяйте соответствие сечения провода - используйте провода 1,5–4 мм2 для розеток, 6–10 мм2 для мощных приёмников.
• При установке в щитке соблюдайте порядок: сначала вводной автомат, затем УЗО, потом групповые автоматы.
• Тестируйте устройство ежемесячно кнопкой «Т» - это проверяет работу внутреннего механизма.
• Если устройство часто отключается - проверьте изоляцию подключенной техники и состояние проводки.
• Не заменяйте АД-12 обычным автоматом - потеряете защиту от утечек.
• Для оборудования с электроникой (ПК, Wi-Fi маршрутизаторы) лучше выбрать тип А - АД-12 не подходит.
