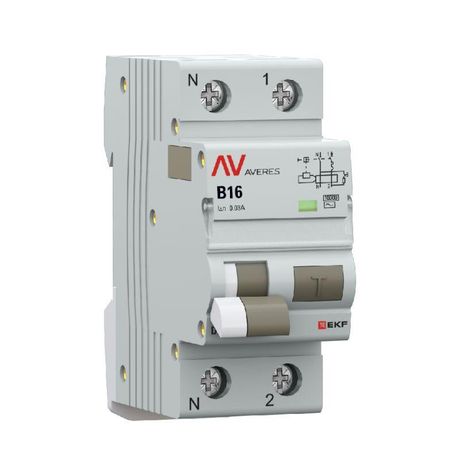

Дифференциальный автомат (УЗО) DVA-10 1P+N 16А (B) 30мА (AC) 10кА AVERES |rcbo10-1pn-16B-30-ac-av| EKF

Автоматический выключатель дифференциального тока DVA-10 от EKF - устройство защиты от утечек тока и перегрузок для однофазных сетей 230 В. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах.

Назначение и область применения

DVA-10 защищает человека от удара током при прикосновении к металлическим частям оборудования, а также предотвращает пожары, вызванные утечками тока через поврежденную изоляцию. Устройство одновременно выполняет функции УЗО и автоматического выключателя - отключает цепь при утечке более 30 мА, перегрузке или коротком замыкании.

Применяется в бытовых и коммерческих сетях: кухни, ванные комнаты, розеточные группы, оборудование на производстве, где есть риск поражения током или повреждения изоляции.

Технические характеристики

• Номинальный ток: 16 А - выдерживает нагрузку до 3,7 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для людей
• Тип тока утечки: AC - реагирует на синусоидальные переменные утечки (стандарт для бытовых сетей)
• Характеристика срабатывания: B - подходит для смешанных нагрузок (освещение, бытовые приборы, электроника)
• Номинальное напряжение: 230 В - для однофазных сетей
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 10 кА - выдерживает высокие токи КЗ
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри щита
• Сечение провода: 0–16 мм2 - подходит для медных и алюминиевых жил
• Рабочая температура: –40…+50 C - работает в холодных и жарких помещениях
• Ширина: 2 модуля - занимает место в щите аналогично двум обычным автоматам
• Глубина монтажа: 50 мм - требуется свободное пространство за DIN-рейкой

Совместимость и монтаж

DVA-10 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж возможен как в новых, так и в существующих распределительных щитах. Для подключения используются винты с усилием 3 Нм - достаточно плотно затянуть рукой, без инструментов.

Клеммы позволяют подключать провода как сверху, так и снизу - удобно при сложной маршрутизации кабелей. Поддерживаются медные и алюминиевые проводники без переходников.

Обязательно соблюдайте полярность: фаза подключается к входу L, ноль - к N. После монтажа проверьте работу кнопкой «Т» - она имитирует утечку тока и должна вызвать отключение.

Безопасность и стандарты

DVA-10 соответствует требованиям ГОСТ IEC 61009-1 и международному стандарту IEC 61009. Номинальное напряжение изоляции - 500 В, импульсное напряжение - 6 кВ, что обеспечивает надежную изоляцию даже при скачках напряжения.

Степень загрязнения 3 - допустима установка в помещениях с умеренным уровнем пыли и влаги (например, мастерские, подвалы, технические этажи).

Преимущества

• Индикаторное окно показывает реальное состояние контактов - видно, сработал ли аппарат или он просто выключен
• Двойная рукоятка позволяет отличить причину отключения: механический сброс - при перегрузке/КЗ, автоматическое отключение - при утечке
• Маркировочное окно с защитной крышкой - можно легко подписывать группу защиты, крышка предохраняет от случайного стирания
• Подключение шин PIN и FORK сверху и снизу - упрощает сборку распределительных систем
• Возможность дополнительной комплектации - можно установить блоки сигнализации, расцепители, модули управления

Ограничения применения

DVA-10 нельзя использовать в сетях постоянного тока - только переменный ток 50 Гц. Также не предназначен для установки вне закрытых щитов из-за низкой степени защиты IP20. Не рекомендуется применять там, где возможны частые ложные срабатывания от помех (например, рядом с мощными преобразователями частоты без фильтров).

Не подходит для защиты цепей с большой емкостной составляющей (например, длинные кабельные линии > 100 м), где фоновые утечки могут превышать 30 мА.

Примеры использования

• Защита розеток в ванной комнате и на кухне
• Щитовая группа для стиральной машины, бойлера, духового шкафа
• Электрооборудование на производстве: насосы, конвейеры, светильники в сыром помещении
• Распределительные щиты в многоквартирных домах, офисах, торговых центрах

Практические советы

• Выбирая DVA-10, убедитесь, что посадочный диаметр кабеля попадает в диапазон 0–16 мм2 - слишком толстый провод не войдет в клемму
• Проверяйте работоспособность устройства каждый месяц кнопкой «Т» - это обязательное условие безопасности
• Не используйте один DVA-10 для нескольких ответвлений с суммарной утечкой выше 30 мА - будет ложное срабатывание
• При использовании алюминиевых проводов обязательно обработайте контактную поверхность антиоксидантной пастой
• Для больших щитов с несколькими УЗО используйте маркировочные этикетки - это экономит время при диагностике
