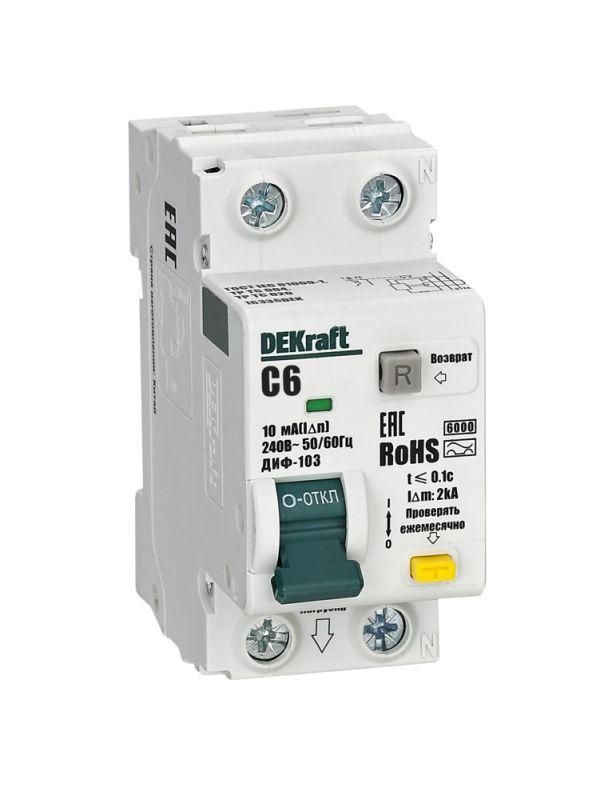

Выключатель автоматический дифференциального тока АВДТ 1P+N 6А 10мА A х-ка C ДИФ-103 6кА | 16336DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16336dek.

Назначение и область применения

ДИФ-103 защищает цепи от опасного тока утечки (до 10 мА), что особенно важно там, где есть риск прикосновения к токоведущим частям - в ванных комнатах, кухнях, на производстве, в детских учреждениях. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО): отключает питание при перегрузке, коротком замыкании и утечке тока. Применяется в ВРУ, ГРЩ, распределительных щитах, осветительных сетях и на участках с повышенной влажностью.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает устройство без срабатывания
• Количество полюсов: 1P+N - один фазный и один нулевой контакт, оба коммутируемые
• Номинальный ток утечки: 10 мА (0,01 А) - чувствительность к утечкам, достаточная для защиты жизни человека
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей, зарядных устройств)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы, насосы)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Номинальное импульсное напряжение: 4 кВ - устойчивость к высоковольтным скачкам (молнии, коммутационные броски)
• Напряжение изоляции: 500 В - гарантия электроизоляции между токоведущими частями
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки внутри закрытого щита
• Монтажная глубина: 69,3 мм - необходимый запас места в щите
• Ширина: 35,4 мм - занимает два модуля (2M) на DIN-рейке
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной степенью запыления

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется подключение фазы и нуля - оба провода проходят через аппарат и коммутируются одновременно. Нельзя использовать с системами TN-C (где PEN-провод совмещён); требуется система TN-S или TT с отдельным PE-проводом. Совместим с аксессуарами серии ВА-101 - например, с дополнительными контактами или блокировками. Монтаж выполняется после отключения питания и проверки отсутствия напряжения.

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит вредных веществ, разрешено применение в ЕС
• Электронный тип дифференциального расцепителя - работает даже при отсутствии напряжения сети (не зависит от внешнего питания)
• Индикация срабатывания: красная кнопка “R” выступает при отключении от утечки - позволяет отличить причину срабатывания от перегрузки
• Окошко-индикатор состояния контактов - показывает механическое положение (вкл./выкл.)

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, повышают надёжность
• Унифицированные аксессуары - можно легко заменить или доработать устройство без замены всего аппарата
• Яркая индикация срабатывания - ускоряет диагностику причины отключения
• Компактная форма - экономит место в щите при использовании двух модулей

Ограничения применения

• Не предназначен для установки вне закрытых щитов - IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендован для цепей с высоким уровнем постоянного тока утечки (например, светодиодные светильники с плохим фильтром)
• Не используется в системах TN-C - требует отдельного защитного проводника PE
• Номинальный ток 6 А ограничен - не подходит для мощных приёмников (электрокотлы, сплит-системы выше 1,5 кВт)

Примеры использования

• Защита розеток в ванной комнате
• Линия освещения в коридоре многоквартирного дома
• Питание маломощных станков (фрезеров, точилок) на производстве
• Распределительный щит этажа в офисном здании
• Цепь питания холодильника или посудомоечной машины в квартире

Практические советы

• Перед установкой проверьте соответствие системы заземления - обязательна схема TN-S или TT
• При монтаже соблюдайте полярность: L - фаза, N - ноль, не меняйте местами
• Проверяйте работу кнопкой “T” (тест) ежемесячно - она имитирует утечку тока
• Если ДИФ-103 часто срабатывает - проверьте изоляцию проводки и подключённых приборов
• Для групповой защиты нескольких розеток используйте этот аппарат как входной в подгруппу - он не заменяет основной автомат в ГРЩ
• Учитывайте габариты: 35,4 мм ширины и 69,3 мм глубины - планируйте место в щите заранее
