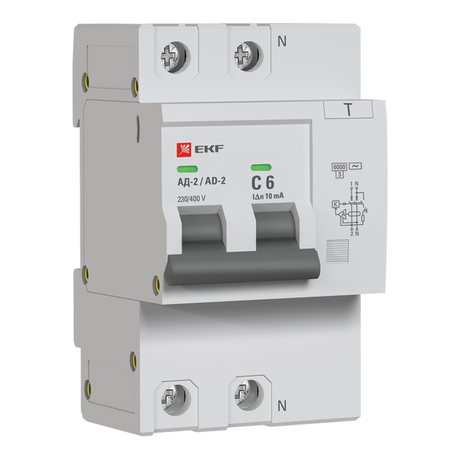

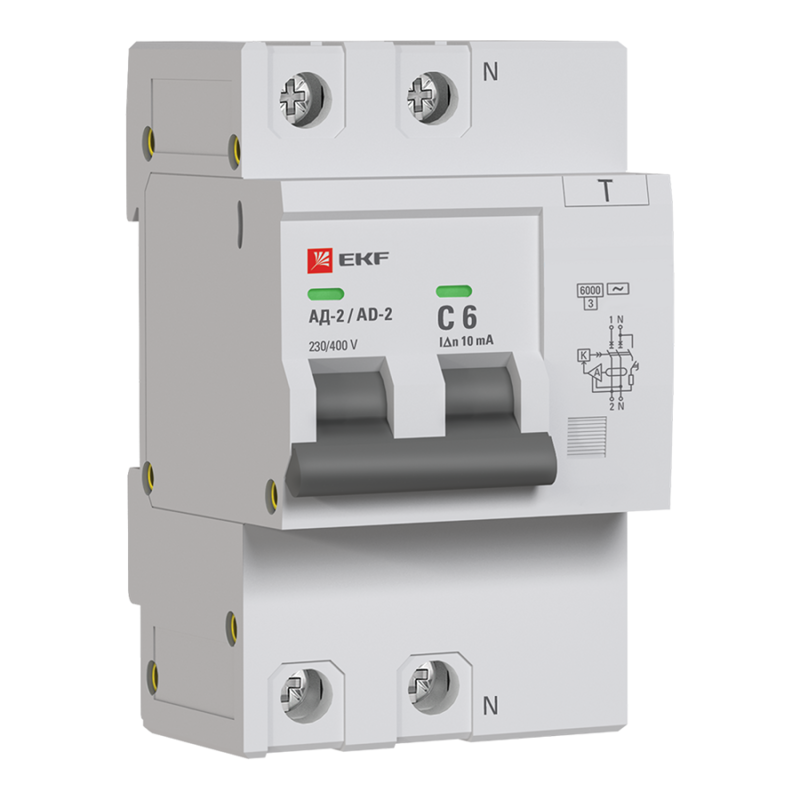

Дифференциальный автомат АД-2 6А/10мА (х-ка C, АС, электронный) 6кА EKF PROxima | DA2-6-06-10-pro

Автоматический выключатель дифференциального тока АД-2 - двухполюсный (1P+N) дифавтомат от EKF серии PROxima, предназначенный для защиты человека от поражения током и предотвращения пожаров при утечках, перегрузках и КЗ в сетях 230 В, 50 Гц. Артикул da2-6-06-10-pro обеспечивает надёжную работу в бытовых и коммерческих установках.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-2 сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от удара током при прикосновении к металлическим частям оборудования, а также предотвращает возгорания, вызванные утечками тока, замыканиями на корпус или землю. Применяется в распределительных щитах жилых домов, офисов, мастерских и производственных помещений, где есть риск поражения электрическим током или повреждения изоляции.

Технические характеристики

• Номинальный ток: 6 А - подходит для групп освещения, розеток малой мощности, бытовой техники;
• Номинальное напряжение: 230 В - для однофазной сети 220–240 В;
• Номинальный дифференциальный ток: 10 мА - чувствителен даже к слабым утечкам, безопасен для людей;
• Характеристика срабатывания: C - реагирует на кратковременные импульсы тока, подходят для нагрузок с пусковыми токами (например, двигатели, насосы);
• Номинальная отключающая способность: 6 кА - способен отключить цепь при больших токах КЗ;
• Тип тока утечки: переменный (AC) - защищает только от синусоидальных утечек, не реагирует на постоянные или импульсные;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, исключает опасность сохранения потенциала на нулевом проводе;
• Частота: 50 Гц - совместим с сетями России и стран СНГ;
• Напряжение изоляции: 500 В - повышенная изоляция между контактами и корпусом;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли - устанавливается внутри щита;
• Ширина: 4 модуля - занимает 72 мм в щите (стандарт DIN 43880);
• Глубина монтажа: 45 мм - требует достаточного места в щите назад от лицевой панели;
• Сечение провода: до 25 мм2 - позволяет подключать медные провода любого распространённого сечения;
• Способ монтажа: на DIN-рейку - стандартный крепёж для современных щитов;
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных устройств.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АД-2 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется сверху: входные провода - к верхним клеммам, выходные - к нижним. Ноль обязательно подключается через нейтральный полюс - игнорирование этого правила нарушает работу УЗО-функции. Для правильной работы требуется наличие заземления в объекте. Максимальное сечение провода - 25 мм2; более толстые провода не войдут в клеммы. Устройство совместимо со всеми типами щитов, соответствующих стандарту IEC 61439.

Безопатность и стандарты

Автоматический выключатель дифференциального тока АД-2 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2, что гарантирует соответствие европейским нормам безопасности. Сертифицирован для использования в помещениях с уровнем загрязнения 3 - то есть допускает присутствие пыли, влаги и временного конденсата, характерных для производственных и технических помещений. Однако сам прибор не предназначен для открытой установки - IP20 требует герметичного щита.

Преимущества

• Объединяет два устройства (автомат + УЗО) в одном корпусе - экономит место в щите и снижает количество точек подключения;
• Электронный тип срабатывания - работает даже при отсутствии напряжения в сети (не зависит от магнитных катушек);
• Индикатор состояния - визуальное определение причины отключения (перегрузка/КЗ vs утечка);
• Длинная гарантия (7 лет) - указывает на высокую надёжность компонентов;
• Поддержка нулевого проводника - исключает риск оставления фазы под напряжением после отключения.

Ограничения применения

• Не подходит для сетей с постоянным током - только переменный ток (AC);
• Не реагирует на пульсирующий постоянный ток утечки (DC) - не защитит от утечек от солнечных панелей, ИБП, LED-драйверов с выпрямителями;
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Номинальный ток 6 А - недостаточен для мощных нагревателей, кондиционеров, электрокотлов - для них нужны автоматы 16 А и выше;
• Требуется обязательное заземление - без него УЗО-функция будет работать некорректно или вообще не сработает.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании блендеров, миксеров, кофе-машин;
• Щит в гараже - защищает от утечек в инструменте (дрель, болгарка) при работе на сырой поверхности;
• Освещение в подвале - предотвращает пожар при пробое изоляции в старой проводке;
• Распределительный щит квартиры - вместо двух отдельных устройств (автомат 6А + УЗО 10 мА) используется один компактный АД-2.

Практические советы

• Выбирая АД-2, проверьте, чтобы в вашем щите было минимум 72 мм свободного места по ширине и 45 мм глубины;
• Никогда не подключайте ноль к клемме фазы - это сделает УЗО бесполезным;
• Проверяйте кнопку “Тест” ежемесячно - она имитирует утечку и подтверждает исправность;
• Если в системе есть оборудование с высокими пусковыми токами (насосы, компрессоры), характеристика C - правильный выбор;
• Для ванных комнат, бассейнов, улиц - выбирайте модели с IP44 и дифтоком 30 мА, а не этот 10 мА с IP20;
• При замене старого УЗО+автомата - можно сразу установить АД-2, но учтите, что он займёт больше места, чем два отдельных модуля.
