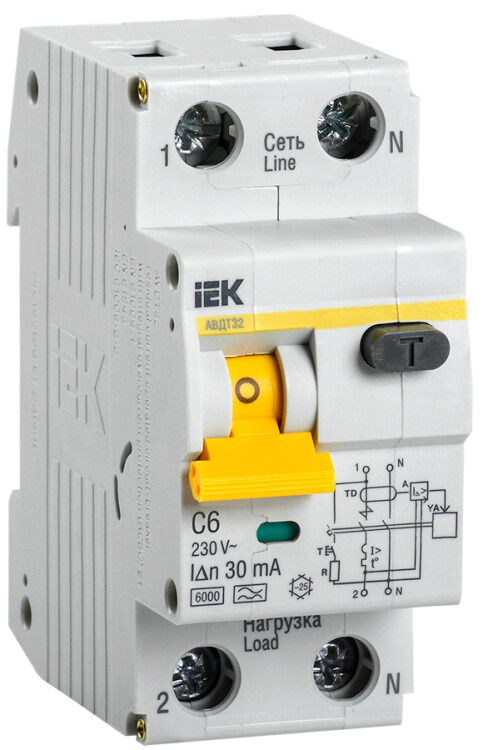

Выключатель автоматический дифференциального тока 2п (1P+N) C 6А 30мА тип A 6кА АВДТ-32 KARAT IEK MAD22-5-006-C-30

Автоматический выключатель дифференциального тока АВДТ-32 от IEK предназначен для защиты людей от поражения электрическим током, предотвращения пожаров из-за утечек тока и защиты цепей от перегрузок и коротких замыканий. Устройство сочетает функции УЗО и автомата в одном корпусе, что делает его удобным решением для монтажа в распределительных щитах. Модель АВДТ-32 с номиналом 6 А и чувствительностью 30 мА подходит для защиты групповых линий в бытовых и промышленных условиях.

Назначение и область применения

АВДТ-32 используется для защиты участков электропроводки, где есть риск утечки тока: розетки на улице, в гаражах, подвалах, на производстве. Он реагирует на переменный ток утечки типа A — то есть как на синусоидальные, так и на пульсирующие постоянные токи, которые возникают при работе современных устройств с импульсными источниками питания (например, компьютеры, зарядки, LED-освещение). Также защищает от перегрузок и коротких замыканий благодаря характеристике срабатывания C.

Технические характеристики

• Тип тока утечки: A — защита от переменного и пульсирующего постоянного тока
• Номинальный ток: 6 А — максимальный длительно допустимый ток нагрузки
• Дифференциальный ток: 30 мА — порог срабатывания при утечке, соответствует требованиям безопасности для человека
• Количество полюсов: 1+N — отключение фазы и нулевого провода одновременно
• Номинальное напряжение: 230 В — для однофазных сетей
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при КЗ с током до 6000 А
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (розетки, освещение, малые двигатели)
• Модульная ширина: 2 модуля — занимает 36 мм в щите
• Глубина монтажа: 71 мм — требует достаточного места внутри шкафа
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, не предназначена для открытого монтажа
• Частота: 50 Гц — для стандартных сетей РФ и стран СНГ
• Климатическое исполнение: УХЛ4 — работает при температуре от -25°C до +40°C
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Нормативные документы: ГОСТ Р 51327.1, ГОСТ Р 31225.2.2

Совместимость и монтаж

АВДТ-32 монтируется на DIN-рейку шириной 35 мм, как стандартные автоматы. Подключение осуществляется через верхние и нижние зажимы. Для надежного контакта можно использовать шины с контактами типа PIN (штыревые) и FORK (вилочные) — устройство поддерживает двойное присоединение. Диаметр входных/выходных кабелей до 25 мм² позволяет подключать медные жилы даже сечением 16–25 мм². Обратите внимание: глубина монтажа 71 мм требует наличия свободного пространства в щите — особенно важно при плотном расположении аппаратов.

Безопасность и стандарты

АВДТ-32 соответствует российским нормам ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2, что гарантирует соответствие требованиям безопасности для защиты от поражения током. Номинальный дифференциальный ток 30 мА соответствует уровню, при котором человек получает лишь болезненный, но не опасный удар. Защита от импульсных перенапряжений реализована встроенным варистором класса D, снижающим риск выхода устройства из строя при скачках напряжения.

Преимущества

• Комбинированный принцип действия: УЗО + автомат в одном устройстве — экономит место в щите
• Повышенная износостойкость контактов благодаря серебросодержащему композиту — увеличивает срок службы при частых коммутациях
• Помехоустойчивая схема — минимизирует ложные срабатывания от помех в сети
• Поддержка двух типов соединений (PIN и FORK) — упрощает сборку шинных систем
• Широкий диапазон температур (-25…+40 °C) — подходит для холодных помещений (гаражи, подвалы)

Ограничения применения

АВДТ-32 не предназначен для работы вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли. Не рекомендуется для установки в местах с высокой влажностью (бани, бассейны) без дополнительной герметизации. Температурный диапазон ограничен: выше +40 °C возможны отказы. Не подходит для защиты трехфазных цепей — только для однофазных 230 В. Отказывается работать при отсутствии нулевого провода — обязательна схема 1+N.

Примеры использования

• Защита розеток на улице (двор, терраса, автостоянка)
• Групповая защита освещения и розеток в подвале или гараже
• Щиты на производственных линиях с оборудованием на базе инверторов (частотники, CNC-станки)
• Объекты с повышенными требованиями к пожаробезопасности — склады, мастерские, ремонтные зоны

Практические советы

• Перед монтажом проверьте целостность изоляции кабелей — АВДТ-32 будет срабатывать при любой утечке, даже слабой
• Не используйте этот выключатель вместо обычного автомата в цепях без розеток — он дороже и не имеет смысла там, где нет риска утечки
• При установке в щит с несколькими АВДТ-32 следите, чтобы ноль от одного устройства не подключался к другому — это вызывает ложные срабатывания
• Рекомендуется тестировать кнопкой “T” ежемесячно — это проверяет работоспособность дифференциальной части
• Для долгой службы избегайте перегрузок: 6 А — это максимум; при постоянной нагрузке 5,5 А и выше срок службы сокращается
