Выключатель автоматический дифференциального тока АВДТ B06S 1P+NP C6 30мА тип AC (18мм) ARMAT IEK | AR-B06S-1N-C06C030

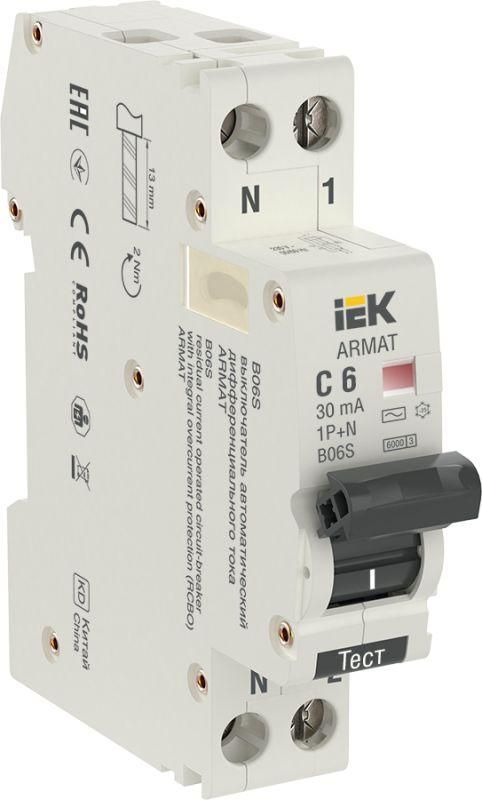

Автоматический выключатель дифференциального тока АВДТ B06S 1P+NP C6 30мА тип AC (18мм) от IEK предназначен для защиты людей от поражения электрическим током, а также для предотвращения возгораний из-за утечек тока. Этот аппарат сочетает функции обычного автомата и УЗО в одном корпусе, что делает его удобным решением для установки в бытовых и промышленных щитках. Артикул ar-b06s-1n-c06c030 соответствует модели серии ARMAT.

Назначение и область применения

АВДТ B06S 1P+NP C6 30мА тип AC используется для защиты электрических цепей с однофазным питанием 230 В. Он защищает от:

• Перегрузок и коротких замыканий - благодаря тепловому и электромагнитному расцепителю;
• Утечек тока на землю - с чувствительностью 30 мА, что соответствует требованиям безопасности для защиты людей.

Подходит для установки в жилых домах, офисах, мастерских, на участках с повышенной влажностью (ванна, кухня, бойлер), а также для питания розеточных групп, освещения и маломощного оборудования.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может выдерживать без срабатывания
• Дифференциальный ток отключения: 30 мА - ток утечки, при котором выключатель отключится за время менее 0,3 сек
• Тип утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовых сетей)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Номинальная отключающая способность: 6 кА - максимальный ток КЗ, который устройство может безопасно отключить
• Количество полюсов: 1+N - отключаются одновременно фаза и ноль
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий риск повреждений в сети
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +70C, подходит для неотапливаемых помещений
• Ширина: 1 модуль DIN (18 мм)
• Глубина монтажа: 76,2 мм - требует достаточного места внутри шкафа
• Максимальное сечение кабеля: 10 мм2 - можно подключать медные провода до этого значения

Совместимость и монтаж

АВДТ B06S 1P+NP C6 30мА монтируется на стандартную DIN-рейку шириной 35 мм. Подключение выполняется через верхние и нижние клеммы. Обязательно соблюдать полярность: фаза подключается к входу L, ноль - к N. Поскольку устройство имеет коммутируемый нулевой проводник, он полностью отключается при срабатывании - это повышает безопасность.

Рекомендуется использовать кабель сечением 1,5–2,5 мм2 для розеточных групп, 4–6 мм2 - для мощных потребителей. Для кабелей больше 10 мм2 требуется переходник или другая модель.

Безопасность и стандарты

АВДТ соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Применяет классическую технологию дифференциального трансформатора для контроля баланса тока между фазой и нулем. Отключение происходит при любых изменениях баланса выше 30 мА - даже при слабой утечке через человека.

Преимущества

• Объединённая защита: вместо двух устройств (автомат + УЗО) - один компактный элемент
• Компактность: занимает всего 1 модуль, экономит место в щите
• Надёжное отключение: класс токоограничения 3 снижает ударные воздействия при КЗ
• Полное отключение нуля: исключает опасность сохранения потенциала на оборудовании после срабатывания
• Долгий срок службы: 15 лет при правильной эксплуатации

Ограничения применения

• Не подходит для цепей с постоянным током или импульсными утечками (например, от ИБП, LED-драйверов, компьютеров) - нужен тип A
• IP20 не обеспечивает защиту от влаги; нельзя устанавливать вне закрытых щитов или в сырых местах без дополнительной герметизации
• Не рекомендован для цепей с токами утечки более 30 мА (например, длинные кабельные трассы, старая изоляция); возможны ложные срабатывания
• Не предназначена для защиты оборудования, а только для защиты людей и предотвращения пожара

Примеры использования

• Защита розеток в ванной комнате - основное применение для 30 мА
• Щиток на этаже многоквартирного дома - отдельный АВДТ на каждую группу розеток
• Система освещения в гараже с металлическими светильниками
• Питание насоса, бойлера, стиральной машины - где есть контакт с водой
• Производственные участки с маломощным оборудованием (конвейеры, контроллеры)

Практические советы

• Перед установкой проверьте целостность изоляции кабелей - плохая изоляция вызывает ложные срабатывания
• После монтажа обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• Не используйте этот АВДТ для защиты группы, которая содержит оборудование с естественной утечкой (например, некоторые инверторы)
• Если в щите уже установлены другие автоматы, следите, чтобы суммарный ток всех подключенных нагрузок не превышал 6 А
• Для больших объектов лучше использовать несколько АВДТ B06S по 30 мА, чем один на всю квартиру - так проще найти причину срабатывания
• При замене убедитесь, что новый АВДТ B06S 1P+NP C6 30мА имеет ту же характеристику C и тип AC - иначе возможны отказы
