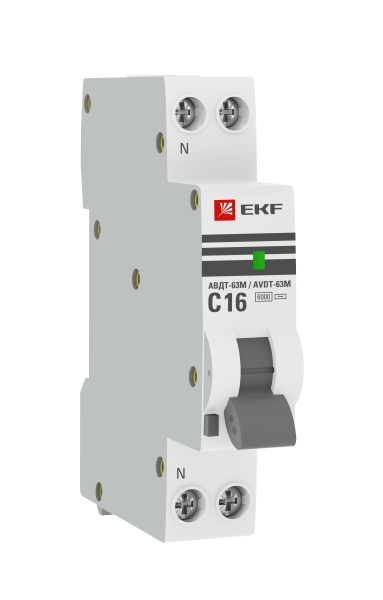

Автоматический выключатель дифференциального тока АВДТ-63M 1P+N (18мм) 6А 30мА характеристика C тип AС электронный 6кА PROXIMA - DA63M-6-30 EKF

Автоматический выключатель дифференциального тока АВДТ-63М 1п+N 6А C 30мА тип AC 6кА электронный от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в бытовых и промышленных распределительных щитах, обеспечивает надёжную защиту людей и оборудования. Артикул da63m-6-30.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ-63М предназначен для защиты электрических цепей от:

• Перегрузок и коротких замыканий - благодаря тепловому и электромагнитному расцепителю;
• Утечек тока на землю - через электронное УЗО с порогом 30 мА, что предотвращает поражение электрическим током;
• Перенапряжений - встроенная защита снижает риск повреждения чувствительного оборудования.

Подходит для использования в жилых домах, офисах, производственных помещениях, на объектах с высокими требованиями к безопасности. Особенно эффективен там, где есть оборудование с электронными платами - стиральные машины, компьютеры, насосы, системы управления.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания.
• Тип тока утечки: AC - реагирует на переменный ток утечки (например, от повреждённой изоляции).
• Дифференциальный ток: 30 мА - порог срабатывания при утечке; соответствует нормам для защиты человека.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасность сохранения потенциала на нулевом проводе.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, люминесцентные светильники).
• Способ монтажа: DIN-рейка - стандартная установка в щитках всех типов.
• Ширина: 1 модуль - экономит место в распределительном щите.
• Поперечное сечение провода: до 25 мм2 - совместим с медными и алюминиевыми жилами.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не от воды и пыли - устанавливается внутри щита.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая кабель и оборудование.
• Номинальное импульсное напряжение: 6 кВ - устойчив к скачкам напряжения, таким как грозовые импульсы.
• Рабочая температура: от -40C до +50C - работает в холодных и жарких условиях.
• Потери мощности: 4,5 Вт - минимальные энергопотери при работе.
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в закрытых помещениях.

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ-63М легко устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите с достаточным свободным местом - глубина монтажа составляет 45 мм. Для подключения используются винтовые зажимы, допускающие провода сечением от 0,5 до 25 мм2 - как медные, так и алюминиевые. Обязательно соблюдайте полярность: вход L и N должны быть подключены к верхним клеммам, выход - к нижним. Ноль обязательно коммутируется - устройство не будет работать, если ноль подключен минуя выключатель.

Безопасность и стандарты

Автоматический выключатель дифференциального тока АВДТ-63М соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-2-2006). Соответствие гарантирует проверенные параметры срабатывания, механическую прочность и электробезопасность. Категория перенапряжения III и класс токоограничения 3 обеспечивают соответствие требованиям к защите в промышленных сетях. Сертифицирован для использования в системах TN-S, TN-C-S, TT.

Преимущества

• Компактность - занимает всего 1 модуль, вместо двух отдельных устройств (AV + УЗО).
• Электронное УЗО - более точное срабатывание при слабых утечках, чем у электромеханических аналогов.
• Защита от перенапряжений - уникальная функция для этой серии, продлевает жизнь подключённой технике.
• Коммутация алюминиевых проводов - позволяет использовать существующую проводку без замены.
• Долгий срок службы - гарантия 84 месяца (7 лет) подтверждает надёжность сборки.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• Не защищает от постоянных утечек тока (тип DC) - не подходит для зарядных станций EV, солнечных инверторов.
• IP20 требует установки только во внутренних щитах - нельзя использовать на улице или в сырых помещениях без дополнительной защиты.
• Не рекомендуется для цепей с высоким уровнем гармоник (частотные преобразователи) - возможны ложные срабатывания.
• При отказе электронного блока УЗО - устройство полностью теряет функцию дифзащиты (не как электромеханические, которые остаются обычными автоматами).

Примеры использования

• Щиток квартиры - защита розеточных групп в ванной, кухне, детской комнате.
• Производственный станок - защита двигателя с частотным преобразователем (при условии отсутствия сильных помех).
• Освещение в офисе - группы люминесцентных и LED-светильников с балластами.
• Система водоснабжения - насосы, контроллеры, датчики уровня в подвале.
• IT-шкафы - питание серверов, маршрутизаторов, где важна защита от импульсных выбросов.

Практические советы

• Выбирая АВДТ-63М, убедитесь, что номинальный ток 6 А соответствует нагрузке - не используйте для плит, кондиционеров или мощных нагревателей.
• Проверьте посадочные размеры перед установкой - глубина 45 мм должна умещаться в вашем щите.
• Обязательно протестируйте устройство кнопкой «T» после монтажа - это проверяет целостность УЗО.
• При использовании алюминиевых проводов - тщательно затяните клеммы, чтобы избежать нагрева.
• Не устанавливайте несколько таких выключателей на одну цепь - это создаёт избыточную защиту и усложняет поиск неисправности.
• Для помещений с повышенной влажностью (бани, прачечные) лучше выбрать модели с IP44 - этот вариант не подходит.
