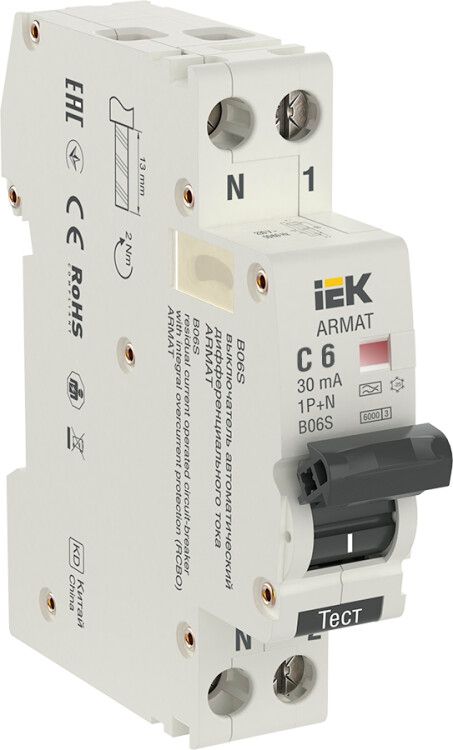

Выключатель автоматический дифференциального тока АВДТ B06S 1P+NP C6 30мА тип A (18мм) ARMAT IEK | AR-B06S-1N-C06A030

Автоматический выключатель дифференциального тока АВДТ B06S 1P+NP C6 30мА тип A (18мм) от IEK предназначен для защиты людей от поражения электрическим током, а также для предотвращения возгораний из-за утечек тока. Этот аппарат сочетает функции обычного автомата и УЗО, что делает его компактным решением для установки в щитках жилых и общественных зданий.

Назначение и область применения

АВДТ B06S 1P+NP C6 30мА тип A защищает от двух видов опасностей: токов перегрузки и короткого замыкания (как обычный автомат), и дифференциальных токов утечки (как УЗО). Подходит для защиты групп розеток, бытовой техники, освещения и других цепей, где есть риск контакта с токоведущими частями. Особенно эффективен там, где используются устройства с импульсными нагрузками - такие как компьютеры, зарядные станции, инверторы, стиральные машины и микроволновые печи.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC), частота 50/60 Гц
• Номинальный ток: 6 А
• Дифференциальный ток отключения: 30 мА - чувствителен даже к слабым утечкам, безопасен для человека
• Тип защиты по току утечки: Type A - реагирует на переменный и пульсирующий постоянный ток утечки
• Характеристика срабатывания: C - подходит для средних пиковых нагрузок, например, от двигателей и светильников
• Количество полюсов: 1+N - отключает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - выдерживает большие токи КЗ
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при аварии
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли
• Ширина: 18 мм - занимает один модуль на DIN-рейке
• Максимальное сечение кабеля: 10 мм2
• Глубина монтажа: 76,2 мм - требует достаточного места внутри шкафа
• Срок службы: 15 лет
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +70C
• Цвет корпуса: белый

Совместимость и монтаж

АВДТ B06S 1P+NP C6 30мА тип A монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной работы требуется свободное место вокруг аппарата - особенно важно соблюдать глубину монтажа 76,2 мм. Обязательно подключать фазу и ноль через устройство, так как он имеет коммутируемый нейтральный проводник. Присоединение кабелей выполняется винтовыми зажимами - максимальное сечение 10 мм2. Не допускается использование многожильных проводов без наконечников. Устройство совместимо со всеми стандартными щитками, используемыми в России и странах СНГ.

Безопасность и стандарты

АВДТ соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Защита типа A гарантирует работу против современной бытовой техники, которая генерирует пульсирующие токи утечки. Отключение происходит менее чем за 0,3 секунды при достижении 30 мА. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, повышая надёжность всей системы.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите
• Защита типа A актуальна для всех современных домашних приборов
• Коммутируемый ноль исключает риск сохранения потенциала на нулевой шине после отключения
• Высокая отключающая способность (6 кА) позволяет использовать в многоэтажных домах и объектах с большой мощностью
• Долгий срок службы (15 лет) и широкий диапазон температур обеспечивают надёжность в любых условиях

Ограничения применения

• Не предназначена для установки во влажных помещениях без дополнительной защиты - степень IP20 не защищает от брызг и пара
• Не подходит для цепей с постоянным током - только переменный (AC)
• Не рекомендуется применять вместо основного входного автомата; лучше использовать как групповое устройство
• Номинальный ток 6 А ограничен - нельзя подключать мощные нагреватели, духовые шкафы или кондиционеры
• Не следует устанавливать рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) без экранирования

Примеры использования

• Защита группы розеток в кухне - холодильник, кофе-машина, микроволновка
• Щитовая группа для ванной комнаты - стиральная машинка, бойлер, фен
• Освещение и розетки в детской комнате
• Комната с компьютером, принтером, зарядными устройствами
• Подстанция в офисном помещении - для защиты IT-оборудования

Практические советы

• Проверьте перед монтажом, чтобы ноль был правильно подключен - неверное подсоединение сделает защиту бесполезной
• После установки обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работоспособность
• Если в щите уже установлены другие автоматы, следите, чтобы суммарная нагрузка не превышала 6 А на этой линии
• Для систем с несколькими УЗО используйте селективные решения - этот аппарат не является селективным, поэтому может вызвать ложные срабатывания при наличии нескольких уровней защиты
• При замене старого УЗО - убедитесь, что новый АВДТ B06S 1P+NP C6 30мА тип A точно соответствует по количеству полюсов и току
