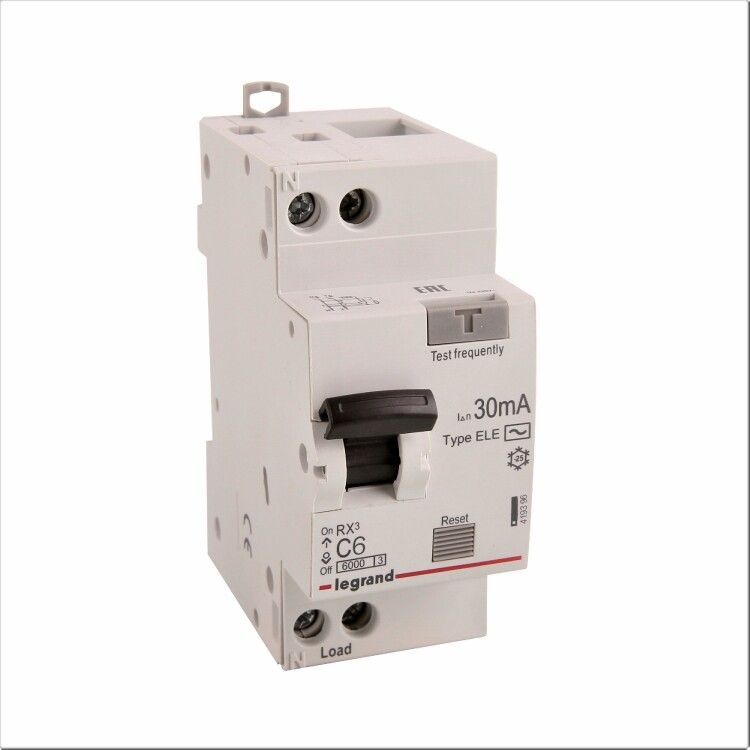

Выключатель автоматический дифференциального тока 2п (1P+N) C 6А 30мА тип AC 6кА RX3 ИЭК Leg 419396 Legrand

Автоматический выключатель дифференциального тока Legrand RX3 419396 обеспечивает защиту от поражения электрическим током и перегрузок в однофазных сетях 230 В. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе шириной 2 модуля, что делает его удобным решением для распределительных щитов жилых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциальный тока Legrand RX3 419396 предназначен для защиты людей от поражения электрическим током при утечках до 30 мА, а также для предотвращения возгораний из-за перегрузок и коротких замыканий. Подходит для установки в бытовых и промышленных электроустановках: квартирах, частных домах, офисах, цехах, на участках с оборудованием, требующим повышенной безопасности — например, в ванных комнатах, кухнях, на производственных линиях с металлообработкой.

Технические характеристики

• Номинальный ток: 6 А — выдерживает нагрузку до 1,38 кВт при 230 В
• Дифференциальный ток: 30 мА — чувствителен к утечкам, опасным для жизни человека
• Тип дифференциального тока: AC — реагирует на переменный ток утечки (стандартно для бытовых сетей)
• Номинальное напряжение: 230 В — для однофазных сетей 220–240 В
• Количество полюсов: 1+N — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C — оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Частота: 50/60 Гц — совместим с сетями России и большинства стран
• Номинальное напряжение изоляции: 500 В — гарантирует надёжную изоляцию внутри устройства
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — защищён от скачков напряжения, например, от грозовых разрядов
• Сечение провода: 0,75–16 мм² — позволяет подключить медные провода от тонких до достаточно толстых
• Степень защиты: IP20 — защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Рабочая температура: -25…+60 °C — работает в неотапливаемых помещениях, в том числе на балконах и в подъездах
• Класс токоограничения: 3 — быстродействующий, снижает энергию КЗ, повышает безопасность оборудования
• Ширина: 2 модуля — занимает минимум места в щите
• Глубина монтажа: 44 мм — требуется свободное пространство за DIN-рейкой

Совместимость и монтаж

Выключатель автоматический дифференциальный тока Legrand RX3 419396 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения важно соблюдать полярность: вход фазы и нуля — сверху, выход — снизу. Нейтральный проводник обязательно проходит через устройство — он отключается вместе с фазой. Подключение проводов осуществляется зажимами с усилием 0,8–1,0 Н·м; не допускается перегиб и оголение более 8 мм. Монтаж возможен в щитах с достаточным запасом глубины (минимум 44 мм). Совместим со всеми комплектующими серии RX3 и аналогичными изделиями других производителей, соответствующих МЭК 60947-2.

Безопасность и стандарты

Выключатель автоматический дифференциальный тока Legrand RX3 419396 соответствует международному стандарту МЭК 60947-2 и требованиям ГОСТ Р 50345. Применяет класс токоограничения 3, обеспечивающий минимальную тепловую и механическую нагрузку на проводку при аварии. Сертифицирован для работы в условиях категории перенапряжения II и степени загрязнения 2 — то есть в нормальных сухих помещениях без выпадения осадков и значительного количества пыли.

Преимущества

• Объединение двух функций (автомат + УЗО) в одном устройстве экономит место в щите
• Отключение фазы и нуля одновременно исключает опасность “заземления” через ноль
• Высокая отключающая способность (6 кА) обеспечивает надёжность даже при серьёзных КЗ
• Характеристика C подходит для современного оборудования с пусковыми токами (например, насосы, холодильники)
• Поддержка широкого диапазона сечений проводов (0,75–16 мм²) упрощает подбор кабеля
• Работает при низких температурах (-25 °C), что актуально для неотапливаемых помещений

Ограничения применения

• Не предназначена для защиты от постоянного тока утечки — не подходит для систем с преобразователями частоты, солнечными панелями или источниками бесперебойного питания (ИБП)
• IP20 не обеспечивает защиту от влаги — нельзя устанавливать во влажных местах без дополнительной защиты (коробки, герметизации)
• Не рекомендуется использовать в качестве основного автомата для мощных нагревательных приборов (>1,5 кВт) — лучше применять отдельный автомат с характеристикой D
• Не подходит для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) — может вызывать ложные срабатывания

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при использовании фена или стиральной машины
• Щитовая в частном доме: один Legrand RX3 419396 на кухню, второй — на детскую комнату
• Цеховой щит: питание станков с металлическим корпусом, где есть риск пробоя изоляции
• Офис: защита компьютеров, принтеров и другой оргтехники от утечек и перегрузок

Практические советы

• Проверяйте работоспособность кнопкой «Тест» ежемесячно — особенно после длительного простоя
• При установке в старый щит убедитесь, что DIN-рейка прочная и не деформирована
• Не используйте этот выключатель для защиты цепей с длинными кабельными трассами (>100 м) — увеличивается естественная утечка, возможны ложные срабатывания
• Если нужна защита от постоянного тока утечки — выбирайте тип A или B, а не AC
• При группировке нескольких УЗО — всегда ставьте селективное (время задержки) УЗО на входе, а 30 мА — на ответвлениях
• При замене — проверяйте соответствие сечения проводов и номинала тока: 6 А слишком мало для мощного бойлера, лучше взять 10–16 А
