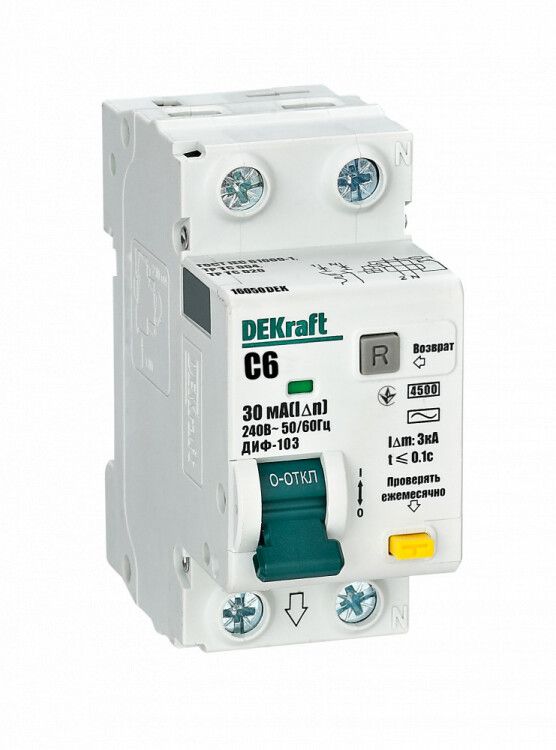

Автоматический выключатель дифференциального тока 1Р+N 6А 30мА тип AC C ДИФ-103 4.5кА - 16050DEK APC

Автоматический выключатель дифференциального тока ДИФ-103 6А 30мА от DEKraft объединяет защиту от перегрузки, короткого замыкания и утечки тока - идеально подходит для бытовых и промышленных щитов, где важна безопасность людей и оборудования.

Назначение и область применения

Этот аппарат - комбинированное устройство, сочетающее функции автомата и УЗО. Он защищает цепи от:

• перегрузки (при длительной нагрузке выше 6 А)
• короткого замыкания (при резком скачке тока)
• утечки тока до 30 мА - например, при прикосновении человека к оголённым проводам или повреждении изоляции.

Подходит для установки в распределительных, учётно-распределительных и телекоммуникационных щитах. Применяется в жилых домах, офисах, на фермах, в малых производствах и других объектах с однофазными сетями 230 В.

Технические характеристики

• Тип устройства: Автоматический выключатель дифференциального тока (АВДТ)
• Номинальный ток: 6 А - максимальная постоянная нагрузка, которую выдерживает аппарат без срабатывания
• Номинальный дифференциальный ток: 30 мА - порог чувствительности к утечке; сработает при превышении этого значения
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (типичен для бытовой техники и освещения)
• Характеристика отключения: C - срабатывает при токе 5–10 крат от номинала; подходит для нагрузок с пусковыми токами (электродвигатели, насосы, люминесцентные лампы)
• Количество полюсов: 2P+N - отключает фазу и ноль одновременно, обеспечивая полную изоляцию цепи
• Номинальное напряжение: 230 В переменного тока
• Отключающая способность: 4,5 кА - максимальный ток КЗ, который аппарат может безопасно прервать
• Частота: 50 Гц - для стандартной сети РФ и стран СНГ
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних компонентов
• Ширина по модулям: 2M - занимает два стандартных модуля на DIN-рейке
• Глубина монтажа: 74,5 мм - важно при проектировании корпуса щита
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов
• Способ монтажа: На DIN-рейку 35 мм

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками 35 мм. Монтаж выполняется в щитах с достаточным свободным местом - глубина 74,5 мм требует минимум 80 мм запаса. Подключение: входные провода - сверху, выходные - снизу. Ноль (N) обязательно подключается через этот аппарат - он отключает и фазу, и ноль одновременно. Не допускается использование с другими УЗО или автоматами на одной линии без согласования с проектом.

Безопасность и стандарты

Соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Сертифицирован для работы в условиях степени загрязнения 2 - то есть в помещениях с нормальной степенью пыли и отсутствием конденсата. Не предназначен для открытых площадок, сырых помещений или внешней установки.

Преимущества

• Объединяет две функции (автомат + УЗО) в одном корпусе - экономит место в щите
• Отключение фазы и нуля одновременно исключает риск оставления одного провода под напряжением
• Характеристика “C” хорошо работает с оборудованием, имеющим высокий пусковой ток - например, с двигателями насосов или компрессоров
• Высокая отключающая способность (4,5 кА) обеспечивает надёжность даже при аварийных режимах в старых сетях

Ограничения применения

• Не подходит для цепей с постоянным током - только переменный (AC)
• Не реагирует на импульсные или пульсирующие постоянные токи утечки - для таких задач нужны типы A или B
• IP20 не позволяет использовать вне герметичных щитов - нельзя устанавливать на улице, в банях, гаражах без защиты
• Номинальный ток 6 А ограничен - не подходит для мощных нагревателей, электрокотлов или сплит-систем

Примеры использования

• Защита розеточных групп в ванной комнате, кухне, детской
• Щит на этаже многоквартирного дома - отдельный АВДТ на каждую зону
• Линия питания насоса для водоснабжения в частном доме
• Осветительные цепи с люминесцентными светильниками в офисе
• Электрооборудование на сельскохозяйственных объектах - кормораздатчики, вентиляторы

Практические советы

• Перед установкой проверьте, что нулевой проводник подключён именно к выводу N на ДИФ-103 - неверное подключение сделает защиту бесполезной
• Проверяйте работоспособность кнопкой “T” ежемесячно - она моделирует утечку и тестирует механизм отключения
• Если в щите уже установлен обычный автомат, а вы хотите добавить защиту от утечки - лучше заменить его на ДИФ-103, чем ставить параллельно УЗО
• Для цепей с частыми ложными срабатываниями (например, с длинными кабелями или старой изоляцией) рассмотрите увеличение номинального тока утечки до 100 мА - но только если это допустимо по правилам ПУЭ
• Артикул 16050dek - единственный в линейке DEKraft с такими параметрами; аналоги от других брендов могут отличаться по форме клемм или глубине - всегда сверьтесь с чертежом перед заказом
