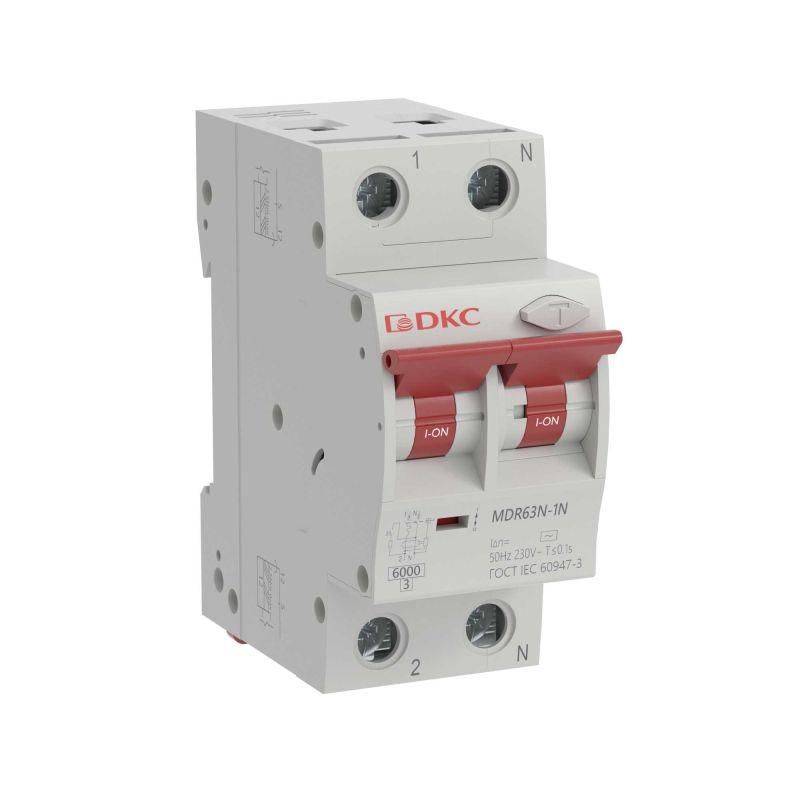

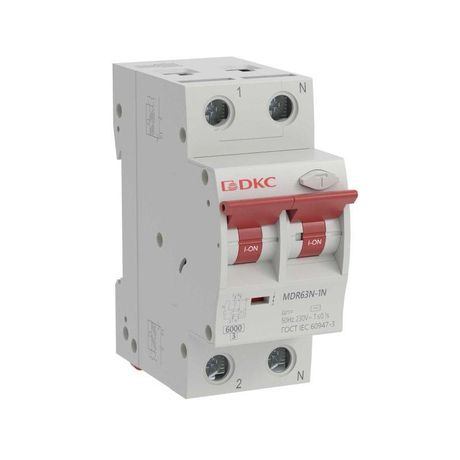

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 6A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C6-A ДКС

Автоматический выключатель дифференциального тока MDR63N от YON (группа DKC) — это двухполюсный (1P+N) устройство для защиты человека от поражения электрическим током, предотвращения пожаров из-за утечек тока и обеспечения надёжной работы электросети в бытовых и общественных зданиях.

Назначение и область применения

MDR63N предназначен для защиты электрических цепей на 230 В переменного тока от трёх основных опасностей: перегрузок, коротких замыканий и утечек тока. Устройство реагирует на ток утечки свыше 30 мА — этого достаточно, чтобы предотвратить травмы при контакте с токоведущими частями. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, магазинов, школ и других объектов, где требуется высокий уровень электробезопасности.

Технические характеристики

• Номинальный ток: 6 А — максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Дифференциальный ток: 30 мА — чувствительность к утечкам; сработает при превышении этого значения
• Тип тока утечки: A — защищает от переменных и пульсирующих постоянных утечек, включая те, что возникают от современной техники (например, ИБП, инверторы, зарядные устройства)
• Характеристика срабатывания: C — оптимальна для бытовых нагрузок с умеренным пусковым током (освещение, розетки, бытовые приборы)
• Номинальная отключающая способность: 6 кА — способность безопасно прервать ток короткого замыкания до этой величины
• Напряжение: 230 В AC, частота 50 Гц — совместим с однофазными сетями в России и странах СНГ
• Количество полюсов: 2 (1P+N) — отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе
• Ширина: 2 модуля — занимает 36 мм на DIN-рейке
• Степень защиты IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Рабочая температура: от -25°C до +40°C — можно использовать в неотапливаемых помещениях, но не на улице
• Импульсное выдерживаемое напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Тип: электронный — требует внешнего питания для работы дифференциального элемента, поэтому не сработает при полном отключении сети

Совместимость и монтаж

MDR63N монтируется на стандартную DIN-рейку шириной 35 мм. Для установки необходимы два свободных модуля (36 мм) в распределительном щите. Обязательно соблюдать правильное подключение: входные клеммы — с верхней стороны, выходные — с нижней. Ноль (N) подключается к соответствующей метке на корпусе. Кабель должен иметь сечение, соответствующее номинальному току 6 А (обычно 1–1,5 мм² медный). Убедитесь, что нейтральный проводник не разрывается другими устройствами до этого автомата — он должен проходить через него полностью.

Безопатность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Электронный тип обеспечивает точное срабатывание даже при слабых утечках, однако не работает при отсутствии напряжения в сети — это важно учитывать при проектировании систем автономного питания.

Преимущества

• Защита от всех видов утечек — включая постоянные, которые часто возникают от электроники (LED-освещение, компьютеры, стиральные машины)
• Отключение фазы и ноля одновременно — снижает риск оставления нулевого провода под напряжением после срабатывания
• Электронный механизм — повышает точность срабатывания и стабильность при колебаниях температуры
• Гарантия 5 лет от производителя — подтверждает надёжность сборки и компонентов

Ограничения применения

• Не применяется вне помещений — степень защиты IP20 не защищает от влаги и пыли
• Не работает при полном отключении напряжения — если питание щита отключено, дифференциальная защита не функционирует
• Не подходит для цепей с постоянным током или смешанными токами (DC+AC) — только для 230 В AC
• Не рекомендован для мощных двигателей или оборудования с высоким пусковым током — лучше выбрать тип B или D

Примеры использования

• Щиток квартиры — защита розеточных групп в ванной, кухне, детской комнате
• Общественный туалет — предотвращение удара током при использовании фена, бритвы
• Коттедж — защита всей группы освещения и розеток первого этажа
• Офис — обеспечение безопасности при работе с компьютерами, принтерами, серверами

Практические советы

• Перед установкой проверьте целостность изоляции проводов — MDR63N не спасёт от пробоя изоляции внутри самого кабеля
• Проверяйте работу кнопки «Тест» ежемесячно — она имитирует утечку и подтверждает исправность механизма
• Не используйте этот автомат вместо обычного УЗО — он сочетает функции автоматического выключателя и УЗО в одном корпусе
• Если в щите установлены несколько таких устройств, убедитесь, что они правильно координированы по времени срабатывания — особенно при наличии старших уровней защиты
• При замене устаревшего УЗО на MDR63N учтите, что новый аппарат имеет меньшие габариты — возможно, потребуется доработка места монтажа
