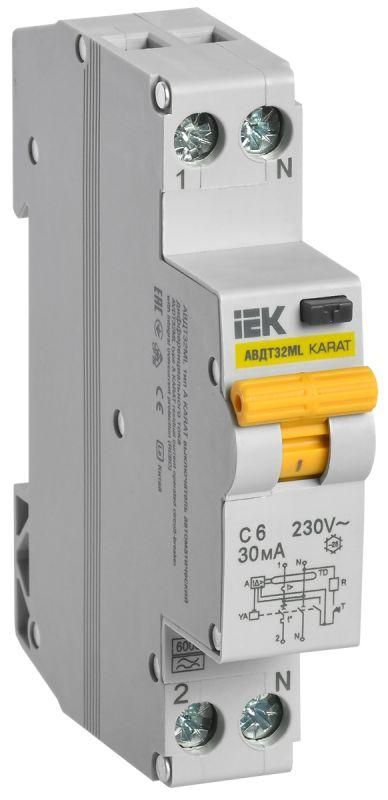

Выключатель автоматический дифференциального тока АВДТ32ML тип A С6 30мА KARAT | MVD12-1-006-C-030-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A С6 30мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных сетях. Этот прибор сочетает функции УЗО и автоматического выключателя в одном модуле, что делает его компактным решением для щитов на DIN-рейке.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32ML тип A С6 30мА защищает от утечек тока, которые могут возникнуть при повреждении изоляции проводов или оборудования. Он сработает при токе утечки 30 мА - уровне, безопасном для жизни человека. Также устройство защищает цепь от перегрузок и коротких замыканий. Подходит для установки в жилых домах, офисах, квартирах, на объектах с бытовой техникой, компьютерами, стиральными машинами, бойлерами и другими приборами, где есть риск контакта с землёй через корпус.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, 50 Гц)
• Номинальный ток: 6 А
• Дифференциальный ток срабатывания: 30 мА
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных приборов с импульсными источниками питания)
• Номинальная отключающая способность: 6 кА
• Характеристика времятоковой зависимости: C - подходит для нагрузок с умеренным пусковым током (освещение, нагреватели, насосы)
• Количество полюсов: 2 (фаза + ноль, ноль коммутируется)
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Срок службы: до 15 лет

Совместимость и монтаж

Автоматический выключатель дифференциального тока АВДТ32ML тип A С6 30мА совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтируется в распределительные щиты с достаточным свободным местом. Благодаря коммутируемому нулевому проводнику обеспечивается полное отключение цепи при срабатывании - это соответствует требованиям безопасности. Для правильной работы требуется подключение фазы и нуля согласно маркировке на корпусе. Нельзя использовать в сетях с постоянным током или напряжением выше 230 В.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс защиты A гарантирует надёжную работу с оборудованием, использующим импульсные преобразователи - такие как LED-светильники, зарядные устройства, компьютеры, СМА. Коммутируемый ноль снижает риск остаточного потенциала после отключения. IP20 позволяет применять только внутри закрытых щитов, не во влажных помещениях.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Защита типа A актуальна для современной техники, в отличие от старых типов AC
• Коммутируемый ноль - повышенная безопасность при обслуживании
• Один модуль - удобен для компактных щитов
• Срок службы 15 лет - долговечность при нормальных условиях эксплуатации

Ограничения применения

• Не применяется в трёхфазных сетях - только в однофазных 230 В
• Не подходит для помещений с высокой влажностью (ванная, баня) без дополнительной защиты корпуса
• Не работает при отсутствии нуля или при подключении к сети постоянного тока
• Не рекомендуется для мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику D
• Не защищает от перенапряжений - требуются отдельные устройства ( surge protectors )

Примеры использования

• Щиток в квартире - защита розеток в кухне и ванной
• Подключение бойлера или теплого пола
• Защита группы освещения с LED-лампами
• Рабочий стол с компьютером, принтером и другим IT-оборудованием
• Групповая защита в малогабаритных щитках на этажах многоквартирных домов

Практические советы

• Перед установкой проверьте соответствие номинала (6 А) нагрузке цепи - не превышайте допустимую мощность (~1,4 кВт)
• При сборке щита соблюдайте полярность: L - фаза, N - ноль, маркировка указана на корпусе АВДТ32ML
• Тестируйте устройство кнопкой «T» ежемесячно - это проверяет работоспособность дифференциальной части
• Если вы выбираете между типом A и B - выбирайте A, если оборудование современное; B нужен для промышленных инверторов и сварочных аппаратов
• АВДТ32ML от IEK (ИЭК) серии KARAT - совместим с другими изделиями этой серии, можно использовать в одной системе защиты
