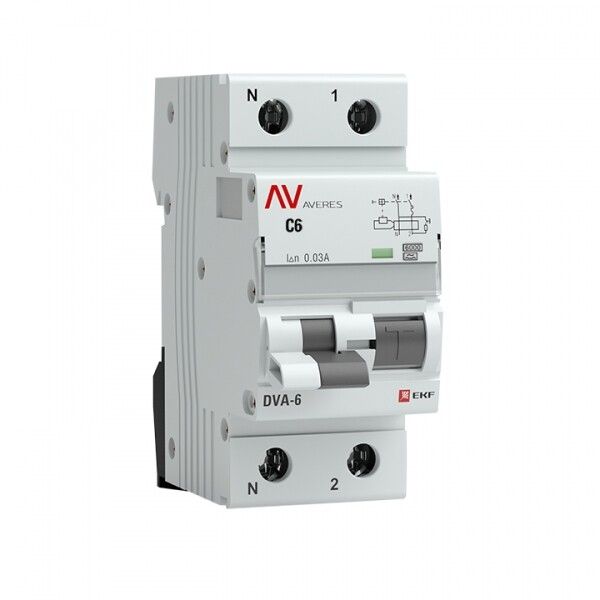

Автоматический выключатель дифференциального тока DVA-6 1P+N 6А (C) 30мА (A) 6кА AVERES - rcbo6-1pn-6C-30-a-av EKF

Автоматический выключатель дифференциального тока DVA-6 6А C 30мА тип A 6кА от EKF предназначен для защиты людей от поражения электрическим током, а также оборудования от перегрузок и коротких замыканий. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО), что делает его компактным решением для бытовых и промышленных сетей. Модель DVA-6 реализована в серии Averes и соответствует международным требованиям.

Назначение и область применения

Автоматический выключатель дифференциального тока DVA-6 защищает электрические цепи от:

• токов утечки (до 30 мА) - предотвращает удар током при контакте с повреждённой изоляцией;
• перегрузок - когда нагрузка превышает допустимый ток (6 А);
• коротких замыканий - при внезапном возрастании тока до аварийных значений.

Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и производственных помещений. Применяется в цепях с переменным током частотой 50 Гц, напряжением 230 В. Особенно эффективен там, где используются электроинструменты, нагревательные приборы, насосы и другое оборудование с возможностью утечки тока через корпус.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; достаточна для защиты человека.
• Тип тока утечки: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от выпрямителей в современной технике).
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (электромоторы, люминесцентные светильники).
• Класс токоограничения: 3 - минимальное время отключения при КЗ, снижающее тепловую нагрузку на провода.
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям и крупному мусору, но не от воды и пыли.
• Рабочая температура: от -25C до +50C - работает в большинстве условий внутри зданий.
• Ширина: 2 модуля - занимает 36 мм в DIN-рейке.
• Сечение проводов: 0–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию внутренних элементов.
• Импульсное напряжение: 6 кВ - выдерживает скачки напряжения (молнии, коммутационные броски).

Совместимость и монтаж

Автоматический выключатель DVA-6 устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа требуется свободное место глубиной не менее 50 мм в щите. Подключение выполняется к верхним зажимам: фаза - L, ноль - N. Оба проводника должны быть плотно затянуты, чтобы избежать нагрева. Ноль обязательно коммутируется - устройство не работает, если ноль подключен минуя него.

Не рекомендуется использовать совместно с удлинителями или переходниками без соблюдения целостности цепи нуля. Все соединения должны быть выполнены в соответствии с ПУЭ.

Безопасность и стандарты

DVA-6 соответствует следующим нормативам:

• IEC 60898 - требования к автоматическим выключателям для бытовых и аналогичных применений;
• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - спецификации для устройств дифференциального тока.

Категория перенапряжения 3 - устройство рассчитано на использование в местах с повышенными рисками перенапряжений (промышленные объекты, здания с длинными вводами). Климатическое исполнение УХЛ4 - допускает работу в помещениях с умеренным климатом и колебаниями влажности.

Преимущества

• Индикация причины срабатывания: рычаг показывает, почему произошло отключение - одна половина опущена (перегрузка/КЗ), обе - утечка тока. Это экономит время при диагностике.
• Отключение нуля: полностью размыкает цепь, исключая опасность остаточного напряжения на оборудовании.
• Высокая надёжность: класс токоограничения 3 и прочная конструкция обеспечивают долгую службу даже при частых срабатываниях.
• Долгий срок службы: гарантия 10 лет (120 месяцев) подтверждает качество сборки и материалов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50 Гц.
• Не защищает от перепадов напряжения выше 6 кВ (для этого нужны дополнительные ограничители).
• Не подходит для открытых площадок или сырых помещений без дополнительной защиты - степень IP20 не предусматривает защиту от влаги.
• Не используется в качестве основного рубильника - не предназначен для частого ручного включения/выключения.
• Требуется точное соблюдение полярности подключения фазы и нуля - неверное подключение может сделать устройство некорректным.

Примеры использования

• Защита розеточных групп в ванной комнате - особенно актуально для стиральных машин и бойлеров.
• Щиток на этаже многоквартирного дома - вместо двух отдельных устройств (автомат + УЗО) установлен один DVA-6.
• Цепь питания сварочного аппарата или компрессора - благодаря характеристике C и току 6 А подходит для пусковых нагрузок.
• Производственные участки с металлообработкой - защита от утечек на корпус станков.

Практические советы

• После каждого срабатывания перед включением необходимо полностью опустить рычаг вниз, а потом вверх - попытки включить из положения “trip” не сработают.
• Проверяйте работоспособность кнопкой “T” ежемесячно - это тестовый режим, имитирующий утечку тока.
• При проектировании щита учтите, что DVA-6 занимает 2 модуля - планируйте место заранее, особенно в малогабаритных щитках.
• Если в системе есть несколько таких устройств, убедитесь, что они согласованы по времени срабатывания - иначе возможны ложные отключения.
• Для старых проводок с плохой изоляцией может происходить частое срабатывание - проверьте состояние кабелей и заземления.
