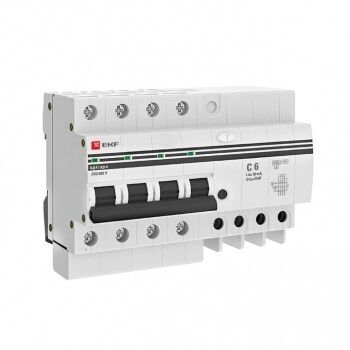

Дифференциальный автомат АД-4 6А/ 30мА (хар. C, AC, электронный, защита 270В) 6кА PROxima | DA4-6-06-30-pro EKF

Дифференциальный автомат АД-4 6А/30мА (хар. C, AC, электронный, защита 270В) 6кА от EKF PROxima сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, обеспечивает надёжную защиту людей и оборудования.

Назначение и область применения

Дифференциальный автомат АД-4 6А/30мА предназначен для защиты электрических цепей переменного тока от:

• утечек тока на землю (например, при повреждении изоляции или контакте человека с токоведущими частями);
• перегрузок - когда нагрузка превышает допустимый ток;
• коротких замыканий - внезапного роста тока до опасных значений.

Используется в однофазных и трёхфазных сетях с рабочим напряжением до 400 В. Применяется в бытовых щитках, на производствах, в торговых помещениях, на станциях зарядки электромобилей и других местах, где требуется высокий уровень безопасности.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который автомат может пропускать без отключения.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Количество полюсов: 4 - защищает три фазы и ноль одновременно, нулевой проводник коммутируется (отключается при срабатывании).
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (например, насосы, вентиляторы).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при мощном КЗ.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на постоянный или импульсный).
• Защита от перенапряжения: встроена - предохраняет оборудование от скачков напряжения до 270 В.
• Монтаж: на DIN-рейку шириной 8 модулей, глубина установки - 45 мм.
• Степень защиты IP20: защита от доступа пальцев и крупных предметов, но не от воды или пыли - требует установки внутри закрытого шкафа.
• Рабочая температура: от -25C до +50C - подходит для неотапливаемых помещений и холодных регионов.
• Сечение провода: от 0 до 25 мм2 - совместим с большинством медных проводов в домашних и промышленных сетях.
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств.

Совместимость и монтаж

Дифференциальный автомат АД-4 6А/30мА устанавливается на стандартную DIN-рейку типа TS35. Для правильной работы важно соблюдать следующие условия:

• Подключение выполняется согласно схеме на корпусе: входные клеммы - сверху, выходные - снизу.
• Фазные провода подключаются к полюсам L1–L3, нейтраль - к N.
• Не допускается подключение к системам TN-C - требуется наличие отдельного PE-проводника (системы TN-S или TT).
• Площадь сечения проводов должна находиться в пределе 0–25 мм2 - слишком толстые провода не войдут в клеммы, тонкие - плохо зажмутся.
• Устройство занимает 8 модулей - планируйте место в щите соответственно.

Безопасность и стандарты

Дифференциальный автомат АД-4 6А/30мА соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1. Устройство классифицируется как:

• Класс токоограничения 3 - минимальное время отключения при КЗ, снижающее риск возгорания;
• Категория перенапряжения III - предназначено для установки в распределительных устройствах вторичного уровня;
• Степень загрязнения 3 - рассчитан на работу в условиях повышенной запылённости (например, на заводах).

Преимущества

• Объединение двух функций - автоматического выключателя и УЗО - в одном устройстве экономит место в щите и упрощает монтаж.
• Встроенная защита от перенапряжения до 270 В снижает вероятность выхода из строя подключённой техники.
• Электронный тип срабатывания обеспечивает точность и стабильность при колебаниях температуры и напряжения.
• Коммутируемый нейтраль гарантирует полное отключение цепи - повышает безопасность при обслуживании.
• Длительная гарантия (7 лет) указывает на высокую надёжность компонентов.

Ограничения применения

• Не подходит для сетей с постоянным током утечки (например, от преобразователей частоты, LED-драйверов, солнечных инверторов) - реагирует только на переменный ток (AC).
• IP20 не позволяет использовать вне закрытых щитов - нельзя устанавливать на улице или во влажных помещениях без дополнительной защиты.
• Не рекомендован для цепей с высокими пусковыми токами (большие двигатели, компрессоры) - лучше выбрать характеристику D.
• Не работает без подключения нулевого провода - требует наличия полноценной четырёхпроводной системы.

Примеры использования

• Щиток квартиры - защита группы розеток в ванной комнате.
• Производственный участок - питание станков с металлообработкой, где есть риск поражения током.
• Офис - группа компьютеров, серверов и оргтехники, нуждающихся в защите от скачков напряжения.
• Котельная - управление насосами и контроллерами, где важна надёжность и защита от перенапряжений.

Практические советы

• При замене старого УЗО+автомата на АД-4 6А/30мА проверьте, хватает ли места в щите - он занимает 8 модулей.
• Перед первым включением обязательно нажмите кнопку «Тест» - она проверяет работоспособность дифференциальной части.
• Если в цепи есть частотные преобразователи, светодиодные светильники или ИБП - выбирайте тип A вместо AC, так как они генерируют пульсирующие утечки.
• Для многоквартирных домов используйте селективную версию АД-4S - она предотвращает ложные отключения всей системы при аварии в одной группе.
• Не соединяйте несколько АД-4 параллельно - это нарушает принцип координации защиты и может привести к отказу.
