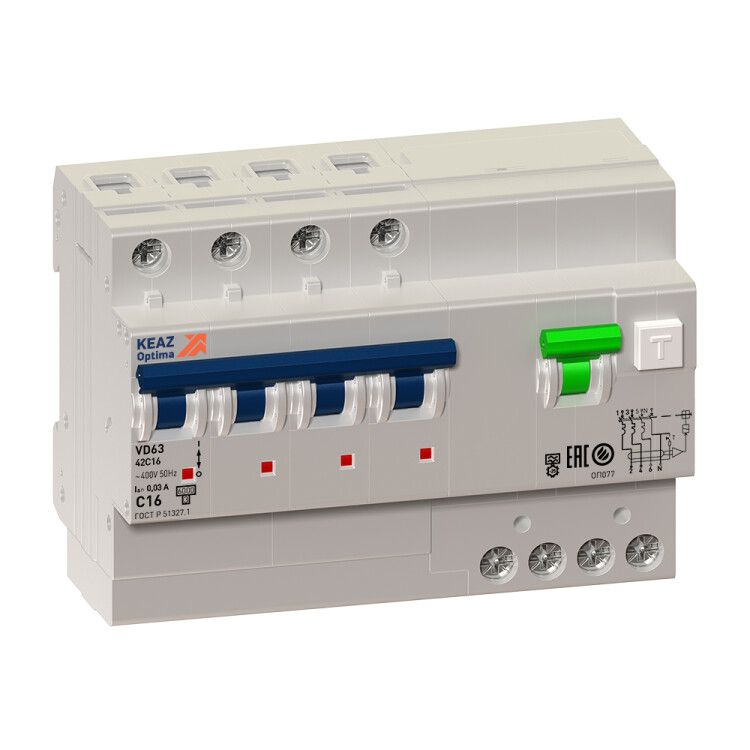

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42C6-A-УХЛ4 4п 6А C 30мА тип A | 228261 КЭАЗ

Автоматический выключатель дифференциального тока OptiDin VD63-42C6-A-УХЛ4 сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном корпусе. Подходит для установки на DIN-рейку в распределительных щитах жилых, общественных и промышленных объектах. Бренд КЭАЗ и артикул VD63-42C6-A-УХЛ4 указывают на серию OptiDin - надёжную линейку устройств для дифференциальной защиты.

Назначение и область применения

VD63-42C6-A-УХЛ4 защищает электрические цепи от двух видов опасностей: токов утечки (например, при прикосновении к токоведущим частям) и сверхтоков (при перегрузках или коротком замыкании). Это делает его универсальным решением для групповых линий, где важна одновременная защита человека и оборудования. Применяется в системах TN-S, TN-C-S, IT с заземлённой нейтралью. Особенно актуален для помещений с повышенной влажностью - кухонь, ванных комнат, подвалов, а также для питания станков, насосов, освещения и других нагрузок с возможными утечками.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может длительно пропускать без срабатывания.
• Дифференциальный ток: 30 мА - порог чувствительности к утечкам; сработает при превышении этого значения, что соответствует требованиям безопасности для защиты людей.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от импульсных блоков питания, инверторов, ЭПРА).
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В.
• Количество полюсов: 4 - защищает все три фазы и нейтраль (нейтраль коммутируется, то есть размыкается при срабатывании).
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном коротком замыкании.
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с высокими пусковыми токами (электродвигатели, лампы накаливания).
• Климатическое исполнение: УХЛ4 - работает при температуре от –40 C до +55 C, подходит для неотапливаемых помещений и улицы (в закрытых щитах).
• Степень защиты: IP20 - защищён от прикосновения пальцев и твёрдых предметов, но не от воды. Устанавливается внутри щита.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера.
• Модульная ширина: 7 модулей - занимает 7 стандартных мест на DIN-рейке (1 модуль = 17,5 мм).
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения (молнии, коммутационные броски).
• Частота: 50 Гц - предназначен для сетей России и стран СНГ.
• Класс токоограничения: 3 - обеспечивает быстрое ограничение тока при КЗ, снижая тепловую нагрузку на проводку.

Совместимость и монтаж

VD63-42C6-A-УХЛ4 монтируется на стандартную DIN-рейку типа TS35. Ширина 7 модулей требует свободного места в щите. Глубина монтажа всего 5,5 мм - компактен, не выступает за пределы корпуса щита. Нейтральный проводник коммутируется - при срабатывании он тоже отключается, что повышает безопасность. Для подключения используйте клеммы с зажимом до 25 мм2. Монтаж выполняется при отключенном питании. После установки проверьте работоспособность кнопкой «Т» (тест). Устройство совместимо со всеми стандартными щитами, где предусмотрена DIN-рейка и достаточная глубина.

Безопасность и стандарты

VD63-42C6-A-УХЛ4 соответствует ГОСТ Р 51327.1-2010 и ТУ3422-046-05758109-2008 - российским нормам на устройства дифференциальной защиты. Соответствие классу токоограничения 3 и типу A гарантирует эффективную работу с современной техникой. Сертифицирован для использования в условиях степени загрязнения 2 - обычные помещения без пылевых выбросов и агрессивных паров.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и упрощает проектирование.
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевом проводе после отключения.
• Тип A - единственное решение для защиты от утечек от современных устройств (LED-освещение, зарядки, инверторы).
• Климатическое исполнение УХЛ4 - надёжная работа в холодных условиях без дополнительного обогрева щита.
• Высокая отключающая способность (6 кА) - подходит для участков с большой мощностью и короткими линиями.

Ограничения применения

• Не предназначено для открытой установки - степень защиты IP20 требует герметичного щита.
• Не рекомендуется для цепей с постоянным током утечки выше 30 мА - будет ложное срабатывание.
• Не подходит для систем TT без отдельного заземления - требуется правильное заземление контура.
• Не используется в качестве основного рубильника - не рассчитан на частые ручные операции.
• Не следует применять в помещениях с химически активной средой - не имеет взрывозащиты и специальной защиты от агрессивных веществ.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины.
• Подключение насоса в подвале - защищает от утечек через износившуюся изоляцию кабеля.
• Линия питания станка с ЧПУ - обеспечивает защиту от импульсных утечек от преобразователей частоты.
• Освещение в торговой зоне с LED-светильниками - тип A точно реагирует на пульсирующие утечки от драйверов.

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть имеет заземление и нейтраль - иначе защита не будет работать.
• При установке в щит с ограниченным пространством учтите ширину 7 модулей - лучше планировать расположение заранее.
• Проверяйте работоспособность кнопкой «Т» ежемесячно - особенно в условиях повышенной влажности.
• Не подключайте к этому устройству другие УЗО или автоматы последовательно - это вызовет ложные срабатывания.
• Для сложных объектов (производственные линии) рекомендуется использовать координированную схему: VD63-42C6-A-УХЛ4 на входе, более чувствительные УЗО на выходе.
