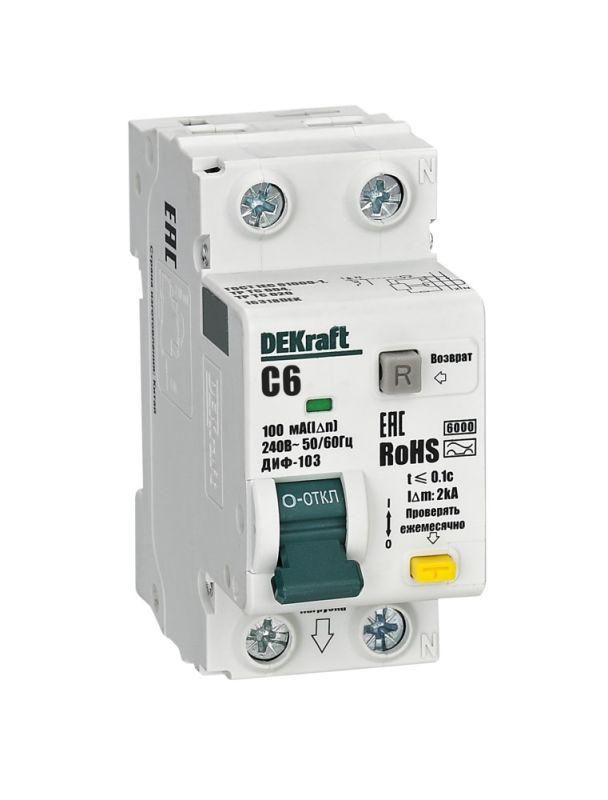

Выключатель автоматический дифференциального тока АВДТ 1P+N 6А 100мА AC х-ка C ДИФ-103 6кА | 16318DEK DEKraft APC

Автоматический дифференциальный выключатель DEKRAFT 16318dek - двухполюсное устройство (1P+N) с номинальным током 6 А и чувствительностью к утечке 100 мА, предназначенное для защиты людей и оборудования от поражения электрическим током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Выключатель автоматический дифференциальный DEKRAFT 16318dek обеспечивает тройную защиту: от сверхтоков (перегрузка и КЗ), от утечек тока и опасного прикосновения к токоведущим частям. Устройство используется там, где требуется высокий уровень безопасности - в распределительных щитах квартир, офисов, школ, больниц, цехов и других помещений с повышенной влажностью или риском повреждения изоляции.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Номинальный ток утечки: 100 мА (0,1 А) - порог срабатывания при появлении тока утечки через корпус или человека;
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (например, от бытовых приборов);
• Характеристика отключения: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые двигатели);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ;
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно, предотвращая сохранение потенциала на нулевом проводе;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное напряжение: 4 кВ - защищён от кратковременных скачков напряжения (молнии, коммутационные броски);
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли - требует установки внутри закрытого щита;
• Монтажная глубина: 69,3 мм - необходимо учитывать при проектировании ширины щита;
• Ширина: 35,4 мм - занимает два модуля на DIN-рейке (стандарт 17,5 мм на модуль);
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления (не в сырых или пыльных условиях вне щита).

Совместимость и монтаж

DEKRAFT 16318dek монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюсти следующее:

• Подключение: фаза - на вход L, ноль - на N; выходные контакты подключаются к нагрузке;
• Обязательно использовать отдельный нулевой проводник - нельзя соединять ноль до и после автомата;
• Не устанавливать в открытых местах - IP20 не защищает от влаги и пыли;
• Проверить соответствие сечения провода: для 6 А рекомендовано медное сечение не менее 1,5 мм2;
• После монтажа обязательно протестировать кнопкой «T» (Test) - при исправном устройстве оно должно отключиться.

Безопасность и стандарты

DEKRAFT 16318dek соответствует требованиям МЭК 61009-1 и ГОСТ Р 50807-2009 для аппаратов дифференциальной защиты. Электронный тип расцепителя обеспечивает стабильную работу при колебаниях сети. Устройство не содержит механических элементов, зависящих от магнитных полей - работает даже при низком напряжении.

Преимущества

• Двухполюсное отключение (1P+N) исключает риск оставления нуля под напряжением при аварии;
• Кривая «C» оптимальна для смешанных нагрузок - свет, бытовая техника, небольшие насосы;
• Отключающая способность 6 кА достаточна для большинства жилых и коммерческих объектов;
• Компактные габариты позволяют экономить место в щите;
• Надёжная защита от утечек снижает риск поражения током и возгорания.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от сварочных аппаратов, ИБП, LED-драйверов) - только для переменного тока (AC);
• Не устанавливается на открытом воздухе или в сырых помещениях без герметичного корпуса - IP20 недостаточно;
• Не рекомендуется для мощных двигателей с высоким пусковым током - лучше выбрать кривую D;
• Не заменяет основной автомат - должен использоваться в паре с групповым или вводным автоматическим выключателем;
• Не защищает от переполюсовки или отсутствия заземления - только от тока утечки.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Осветительные группы в коридорах и лестницах - снижает риск возгорания при пробое изоляции;
• Распределительные щиты в офисах - защищает компьютеры, принтеры и другую оргтехнику;
• Цеховые точки питания малых станков - предохраняет персонал от случайного прикосновения к оголённым контактам.

Практические советы

• Выбирая аналоги, обращайте внимание на тип дифференциального тока - AC ≠ A. Для современной техники с выпрямителями нужен тип A;
• При установке нескольких таких устройств в одном щите - используйте координированную селективность, чтобы избежать массового отключения;
• Проверяйте работоспособность кнопкой Test хотя бы раз в месяц - особенно в детских учреждениях и медицинских пунктах;
• Если устройство часто срабатывает без видимой причины - проверьте изоляцию проводки и состояние подключённых приборов;
• DEKRAFT 16318dek - часть серии ДИФ-103, поэтому все компоненты этой серии взаимозаменяемы по форме и креплению.
