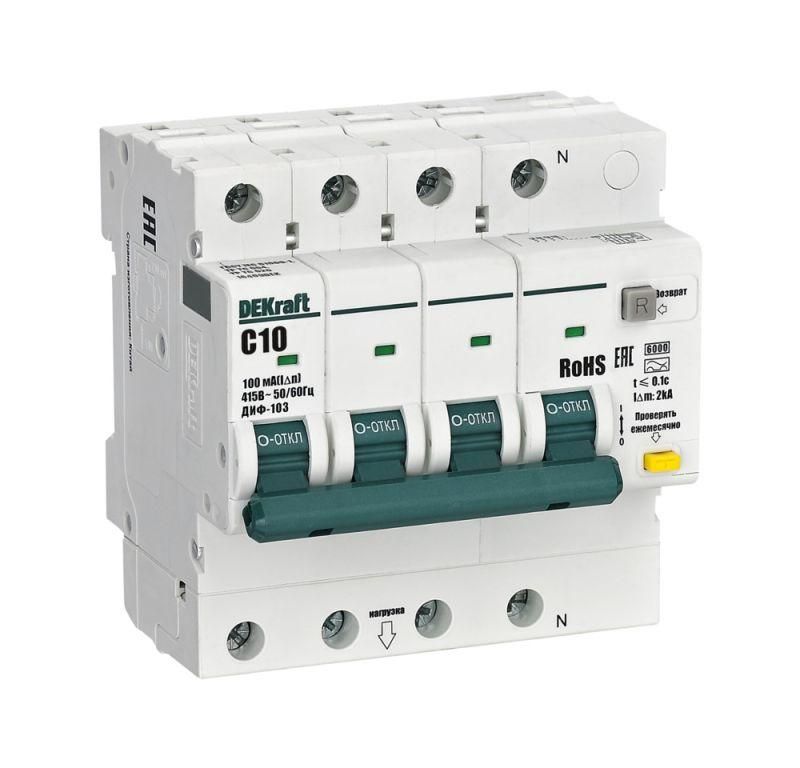

Выключатель автоматический дифференциального тока АВДТ 3P+N 10А 100мА AC х-ка C ДИФ-103 6кА | 16409DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 100 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

ДИФ-103 защищает электрические сети от трёх основных опасностей: перегрузки, короткого замыкания и утечки тока, которая может возникнуть при повреждении изоляции или случайном контакте человека с токоведущими частями. Устройство предназначено для установки в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), а также в групповых и распределительных щитах. Применяется в зданиях с постоянным пребыванием людей - офисах, школах, больницах, производственных помещениях и жилых домах.

Технические характеристики

• Номинальный ток: 10 А - допустимый постоянный ток нагрузки без срабатывания
• Номинальный ток утечки: 100 мА (0,1 А) - порог чувствительности к утечке, при котором происходит отключение
• Тип дифференциального тока: переменный (AC) - реагирует только на синусоидальную утечку, не срабатывает на импульсные или постоянные токи утечки
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• Номинальное напряжение: 415 В - работает в сетях до 415 В между фазами, 230 В между фазой и нулём
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих напряжениях
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, такие как грозовые импульсы
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Монтаж: на DIN-рейку шириной 35 мм
• Ширина модуля: 88,5 мм - занимает 4 модуля (по 22,5 мм каждый)
• Глубина монтажа: 73 мм - требует достаточного места внутри шкафа
• Степень загрязнения: 2 - предназначен для установки в помещениях с нормальной степенью запылённости
• Тип расцепителя: электронный - обеспечивает высокую точность срабатывания, но требует питания от сети
• С коммутируемым нейтральным проводником: да - ноль размыкается вместе с фазами, что соответствует требованиям безопасности

Совместимость и монтаж

ДИФ-103 устанавливается на стандартную DIN-рейку 35 мм. Для правильной работы требуется свободное место вокруг устройства - минимум 10 мм с боков и сверху для теплоотвода. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Нельзя использовать в условиях повышенной влажности, пыли или температур ниже 0 C без предварительного прогрева. Обязательно соблюдайте полярность подключения: входные клеммы обозначены L/N, выходные - T/LT/TN. Нейтраль обязательно подключается через коммутируемый контакт - игнорирование этого правила нарушает работу дифзащиты.

Безопатность и стандарты

ДИФ-103 соответствует требованиям ГОСТ R 51326.1–2018 и МЭК 61009-1. Устройство прошло испытания на механическую прочность, термическую стойкость и срабатывание при утечке тока. Электронный тип расцепителя обеспечивает быстрое отключение (менее 40 мс при 100 мА), что снижает риск поражения электрическим током. Однако устройство не защищает от постоянного тока утечки - для таких ситуаций необходимы устройства типа A или B.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при обслуживании
• Кривая “C” оптимальна для смешанных нагрузок - от освещения до малых двигателей
• Высокая отключающая способность (6 кА) позволяет применять в местах с большой мощностью
• Электронный механизм обеспечивает стабильную работу даже при колебаниях напряжения

Ограничения применения

• Не подходит для цепей с постоянными или импульсными токами утечки - например, с преобразователями частоты, светодиодными драйверами или источниками бесперебойного питания
• Не используется вне помещений или в сырых средах - IP20 не обеспечивает защиту от влаги
• Не рекомендован для систем с высоким уровнем помех - электронный расцепитель может давать ложные срабатывания
• Требует наличия питаемой сети - при отключении нуля или аварийном падении напряжения защита временно не действует

Примеры использования

• Защита группы розеток в офисе или квартире
• Подключение к щиту на этаже в многоквартирном доме
• Защита осветительных цепей с люминесцентными и LED-светильниками
• Питание насосов, вентиляторов и другого оборудования с пусковыми токами до 5…7×Iн
• Вводные автоматы в ГРЩ зданий с потребляемой мощностью до 7 кВт

Практические советы

• Выбирая ДИФ-103, проверьте, чтобы посадочный диаметр кабеля подходил под клеммы - максимальный сечения 16 мм2 медного провода
• Не используйте этот аппарат там, где есть частые перепады напряжения или работа с частотными преобразователями - лучше выбрать УЗО типа A
• Проверяйте работоспособность кнопкой “Тест” ежемесячно - особенно после длительного простоя
• При установке в щит с несколькими ДИФ-103 следите, чтобы нейтрали не были перемешаны - каждая группа должна иметь свою нейтраль
• Для защиты детей и ванных комнат лучше использовать УЗО с током утечки 30 мА - ДИФ-103 с 100 мА подходит только для общей защиты
