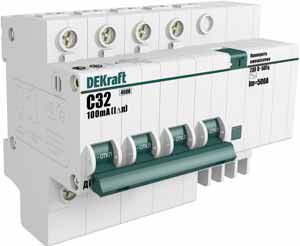

Выключатель автоматический дифференциального тока ДИФ-101 4п 32А C 100мА тип AC (7 мод) | 15032DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - устройство для одновременной защиты цепей от перегрузок, коротких замыканий и утечек тока. Подходит для установки в щитах жилых домов, офисов и промышленных объектах. Артикул 15032dek обеспечивает надежную работу в сетях переменного тока 400 В.

Назначение и область применения

ДИФ-101 защищает электрические сети от двух видов опасностей: сверхтоков (при перегрузках и КЗ) и токов утечки (при повреждении изоляции или контакте человека с токоведущими частями). Устройство предназначено для четырехпроводных систем TN-S и TT с заземлением. Применяется в промышленном и бытовом оборудовании: силовые щиты станков, системы освещения, группы розеток, насосы, вентиляция, тепловые завесы.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может коммутировать без срабатывания;
• Дифференциальный ток утечки: 100 мА - порог чувствительности, при котором происходит отключение (например, при пробое изоляции или случайном контакте с корпусом);
• Количество полюсов: 4 - защищены все фазы и нейтраль (нейтраль коммутируется, что важно для безопасности в системах с заземлением);
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные светильники, компрессоры);
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который устройство может безопасно отключить;
• Род тока: переменный (AC), частота 50/60 Гц - работает только в сетях с синусоидальным током;
• Номинальное напряжение: 400 В - рассчитан на трехфазные сети 380–400 В;
• Ширина: 6,5 модулей (18 мм каждый) - занимает место на DIN-рейке аналогично четырём обычным автоматам;
• Степень защиты IP20 - защищен от доступа пальцев и крупных предметов, но не от пыли и воды;
• Температурный диапазон: от -40 C до +60 C - допустима работа в неотапливаемых помещениях и на улице внутри щита;
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата с повышенной влажностью;
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера;
• Глубина монтажа: 72 мм - требуется свободное пространство за щитом для правильной установки;
• Тип защиты: электронный дифференциальный блок - требует питания от сети, поэтому не сработает при полном отключении напряжения.

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью защелок на задней части корпуса. Нейтральный проводник коммутируется - он проходит через внутренний контакт, что исключает риск сохранения потенциала на нулевой шине при аварии. Подключение кабелей осуществляется на верхние и нижние зажимы (по схеме производителя). Для работы устройства необходимо наличие напряжения на входе - без него дифференциальная защита не активируется. Совместим с аксессуарами серии ВА-101 (например, дополнительными контактами, блокировками, сигнализаторами).

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 / МЭК 61009-1 - общие требования к АВДТ;
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2 - специальные требования для устройств типа AC;
• ГОСТ Р 51329-99 / МЭК 61543 - тестирование на отказоустойчивость.

Устройство имеет сертификат соответствия ЕАЭС и может использоваться в любых странах таможенного союза.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите;
• Коммутируемый нейтраль снижает риск поражения током при повреждении изоляции;
• Электронный блок обеспечивает точное срабатывание даже при слабых утечках;
• Поддерживает широкий диапазон температур - подходит для холодных помещений и неотапливаемых щитовых;
• Совместим с аксессуарами других изделий серии - можно легко расширить функционал.

Ограничения применения

• Не работает при полном отключении напряжения - электронный блок нуждается в питании;
• Не подходит для сетей с постоянным током или импульсными утечками (DC, пульсирующий ток) - только переменный ток AC;
• IP20 не защищает от брызг и пыли - нельзя использовать во влажных местах без дополнительной защиты (корпуса IP54/IP65);
• Не рекомендуется для защиты групп розеток в ванных комнатах - для таких зон требуется чувствительность 30 мА, а не 100 мА;
• При высоких уровнях помех (частотные преобразователи, сварочные аппараты) возможны ложные срабатывания - требуется проверка качества сети.

Примеры использования

• Защита трёхфазного двигателя насоса в канализационной станции - предотвращает удар током при пробое изоляции;
• Щитовая на производстве с несколькими станками - один ДИФ-101 защищает всю группу потребителей;
• Распределительный щит многоквартирного дома - отвечает за этажную группу розеток (не для ванных!);
• Освещение торгового зала с люминесцентными лампами - характеристика C хорошо сочетается с пусковыми токами светильников.

Практические советы

• При монтаже соблюдайте посадочный диаметр - глубина 72 мм требует минимум 80 мм свободного места за рейкой;
• Проверьте соответствие сечения кабеля - не используйте провода больше 25 мм2, чтобы избежать нагрева и плохого контакта;
• Не устанавливайте ДИФ-101 вместо УЗО 30 мА в ванных комнатах, детских и кухонных зонах - 100 мА недостаточно для защиты жизни;
• После установки обязательно протестируйте кнопкой “T” - она имитирует утечку и проверяет работоспособность;
• Если в сети есть частотные преобразователи - рассмотрите возможность установки фильтра или перехода на тип A/B дифференциальных защит.
