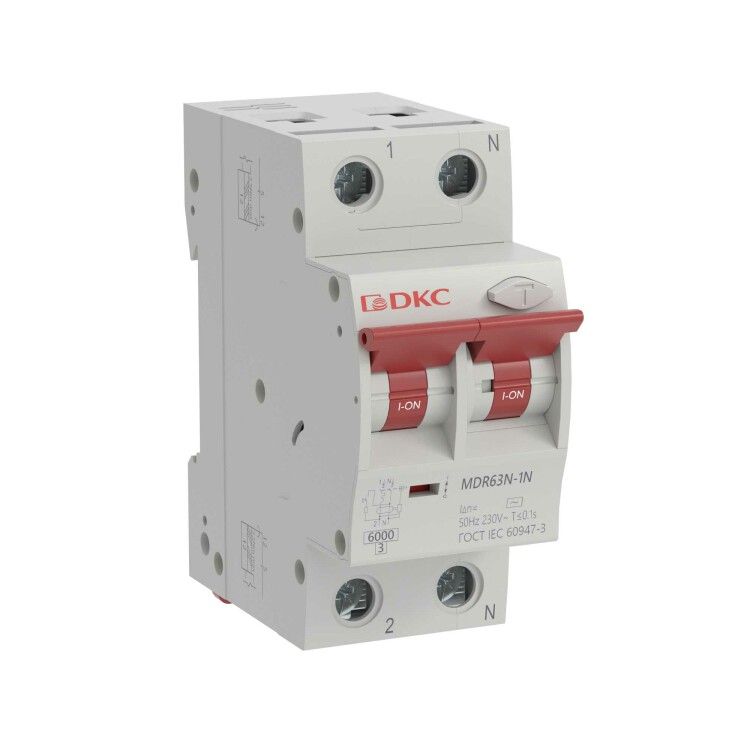

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 50A, 100мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N3C50-A ДКС

Автоматический выключатель дифференциального тока двухполюсный (1P+N) 50А 100мА тип A, C 6кА электронный серии MDR63N YON MAX обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство подходит для установки в распределительных щитах жилых и коммерческих зданий, где важна надежная защита людей и оборудования.

Назначение и область применения

Автоматический выключатель дифференциального тока MDR63N YON MAX предназначен для защиты электрических цепей от опасных токов утечки, которые могут вызвать поражение человека током или возгорание изоляции. Он реагирует на переменный ток утечки типа A - то есть на синусоидальные и импульсные утечки, характерные для современной бытовой техники (стиральные машины, компьютеры, инверторные устройства). Также защищает от перегрузок и коротких замыканий благодаря характеристике срабатывания C.

Подходит для установки в квартирных, частных и общественных щитах: жилые дома, коттеджи, офисы, магазины, школы, больницы. Особенно эффективен там, где используются мощные потребители с электроникой - например, в кухнях, ванных комнатах, мастерских.

Технические характеристики

• Тип: Автоматический выключатель дифференциального тока (АВДТ), двухполюсный (1P+N)
• Номинальный ток: 50 А - позволяет подключать нагрузку до 11,5 кВт при 230 В
• Дифференциальный ток утечки: 100 мА - чувствителен к утечкам выше этого значения, что соответствует требованиям для групповой защиты
• Тип тока утечки: A - реагирует на переменный и выпрямленный импульсный ток утечки
• Номинальное напряжение: 230 В AC
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, освещение, бытовая техника)
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Рабочий диапазон температур: -25...+40 C - подходит для установки в неотапливаемых помещениях, но не на улице
• Способ монтажа: DIN-рейка 35 мм - стандартный крепёж для всех современных щитов
• Электронный тип - работает от сети, не зависит от механических механизмов, точнее реагирует на слабые утечки

Совместимость и монтаж

MDR63N YON MAX совместим с любыми распределительными щитами, имеющими DIN-рейку стандарта EN 60715. Для монтажа достаточно защелкнуть устройство на рейке - никаких болтов или инструментов не требуется. Подключение выполняется через верхние/нижние клеммы: фаза (L) и ноль (N) должны быть правильно подведены согласно маркировке на корпусе. Нейтральный проводник обязательно проходит через аппарат - его нельзя отводить параллельно.

Учитывайте посадочные размеры: ширина 36 мм, высота около 90 мм. Обеспечьте свободное пространство вокруг для теплоотвода и доступа для проверки. Не рекомендуется устанавливать рядом с источниками тепла или в местах с повышенной вибрацией.

Безопасность и стандарты

Автоматический выключатель дифференциального тока MDR63N YON MAX соответствует международному стандарту IEC 61009-1 для АВДТ класса A. Произведен в соответствии с требованиями безопасности ЕС и РФ. Имеет сертификаты соответствия, подтверждающие надежность срабатывания при тестировании током утечки 100 мА. Электронная схема обеспечивает стабильную работу даже при колебаниях напряжения в сети.

Преимущества

• Электронный принцип действия - более точное срабатывание на малые импульсные утечки, чем у электромеханических аналогов
• Характеристика C + тип A - идеальное сочетание для современного жилья с большим числом электроники
• Высокая отключающая способность (6 кА) - гарантирует безопасность даже при аварийных режимах в старых сетях
• Модульная компактная форма - экономит место в щите, легко интегрируется в существующую систему
• Гарантия 5 лет - подтверждает долговечность и качество сборки

Ограничения применения

• Не предназначена для установки вне помещений - степень защиты IP20 исключает использование на улице или во влажных зонах без дополнительного кожуха
• Не защищает от постоянного тока утечки (тип DC) - не подходит для систем с солнечными панелями или светодиодными драйверами с выходом постоянного тока
• Не применяется в трехфазных сетях - только для однофазных цепей 230 В
• Требует исправной работы нулевого провода - обрыв N может сделать защиту некорректной
• Не рекомендуется использовать вместо обычного автомата - это дифференциальное устройство, а не просто защита от перегрузки

Примеры использования

• Защита группы розеток в кухне - где работают микроволновка, блендер, кофе-машина
• Щит в ванной комнате - предотвращает удар током при пробое стиральной машинки
• Общий входной автомат в квартире - снижает риск пожара от изношенной проводки
• Распределительный щит в торговом центре - защищает несколько контуров освещения и розеток
• Индивидуальная система в коттедже - обеспечивает безопасность всей внутренней сети

Практические советы

• Проверяйте маркировку L и N перед подключением - неверное подсоединение нуля делает защиту бесполезной
• Тестируйте кнопкой «T» ежемесячно - это проверяет целостность электронной цепи
• Не используйте этот аппарат как основной автомат - он не рассчитан на управление нагрузкой без дополнительного УЗО или автомата
• Если в щите много таких устройств - размещайте их с запасом по ширине, чтобы можно было легко заменить
• При замене старого аппарата - сравнивайте тип утечки (A/C) и номиналы - не меняйте 100 мА на 30 мА без необходимости
• Для участков с высокой влажностью (бассейны, баня) лучше применять УЗО с типом B и защитой IP44 - MDR63N YON MAX здесь не подойдет
